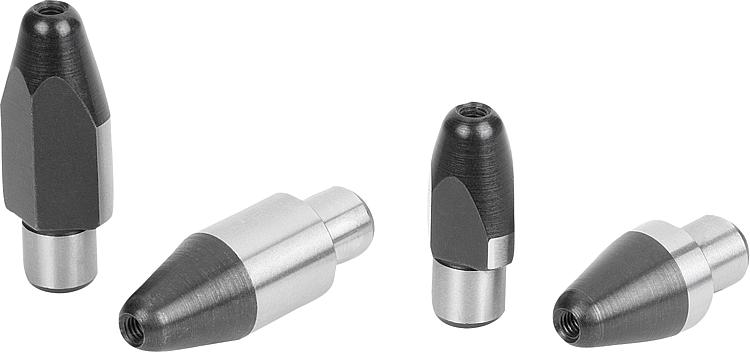

B0181Aufnahmebolzen mit Innengewinde |
zurück |
|
|
BeschreibungWerkstoff:Einsatzstahl.Ausführung:gehärtet und geschliffen (HRC 60 ±2).Hinweis:Die Aufnahmebolzen erleichtern den Fügevorgang da sie fügegerecht gestaltet sind. In Verbindung mit den gehärteten Aufnahmebuchsen B0182 ermöglichen sie einen passgenauen, verschleißarmen und schnellen Werkstückwechsel.
Die Ausführungen D1 = 5 und D1 = 6 besitzen kein Innengewinde.Zeichnungshinweis:Form B: Aufnahmebolzen zylindrisch
Form C: Aufnahmebolzen abgeflacht DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

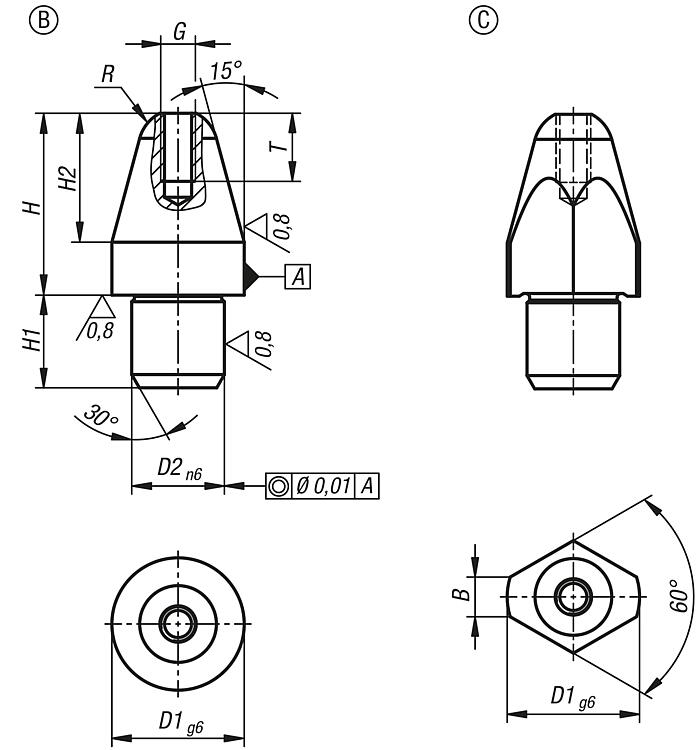

Zeichnungen (Gesamtübersicht) |

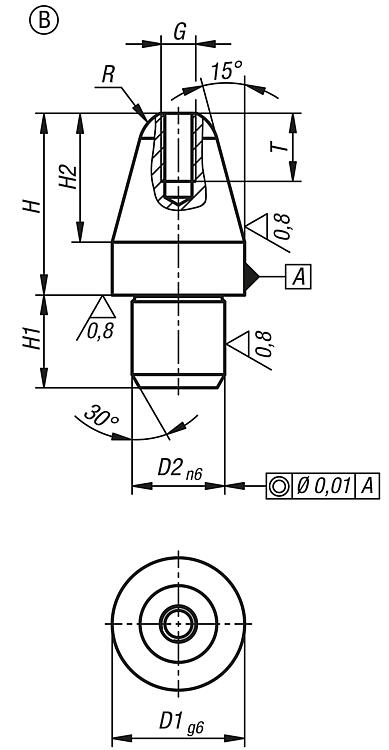

Aufnahmebolzen mit Innengewinde, Form B, zylindrisch |
mehr Info |
| Bestellnummer | Form | Ausführung 1 | D1
| D2 | H | H1 | H2 | G | R | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0181.205 | B | kurze Ausführung | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - |  | | 8,59 € | | | B0181.206 | B | kurze Ausführung | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | | | 8,59 € | | | B0181.208 | B | kurze Ausführung | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | 8,84 € | | | B0181.210 | B | kurze Ausführung | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | 9,25 € | | | B0181.212 | B | kurze Ausführung | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 6 | | | 9,65 € | | | B0181.216 | B | kurze Ausführung | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 8 | | | 11,23 € | | | B0181.220 | B | kurze Ausführung | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 10 | | | 17,47 € | | | B0181.305 | B | lange Ausführung | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | | | 9,00 € | | | B0181.306 | B | lange Ausführung | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | | | 9,00 € | | | B0181.308 | B | lange Ausführung | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 5 | | | 9,25 € | | | B0181.310 | B | lange Ausführung | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 5 | | | 9,65 € | | | B0181.312 | B | lange Ausführung | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 6 | | | 10,03 € | | | B0181.316 | B | lange Ausführung | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 8 | | | 11,64 € | | | B0181.320 | B | lange Ausführung | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 10 | | | 18,06 € | |
|

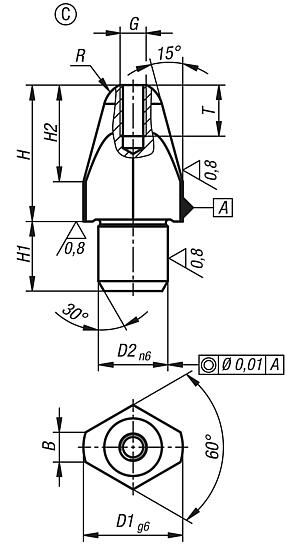

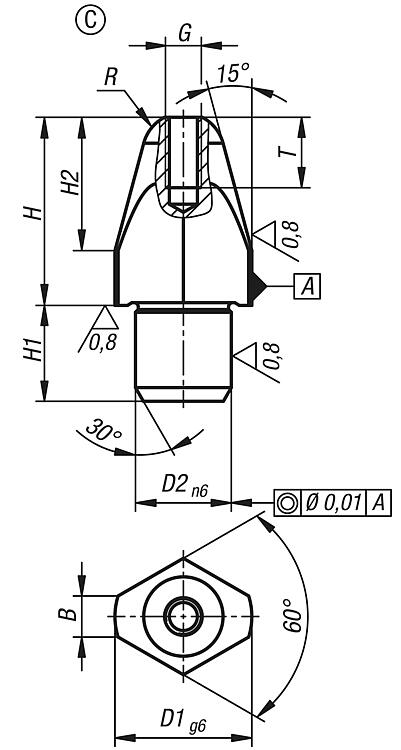

Aufnahmebolzen mit Innengewinde, Form C, abgeflacht |
mehr Info |
| Bestellnummer | Form | Ausführung 1 | D1 | D2 | H | H1 | H2 | G | R | B | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0181.405 | C | kurze Ausführung | 5 | 3 | 8 | 3 | 5 | - | 1,50 | - | - | | | 9,43 € | | | B0181.406 | C | kurze Ausführung | 6 | 4 | 10 | 4 | 6 | - | 1,80 | - | - | | | 9,43 € | | | B0181.408 | C | kurze Ausführung | 8 | 6 | 11,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | 9,65 € | | | B0181.410 | C | kurze Ausführung | 10 | 7 | 13,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | 10,03 € | | | B0181.412 | C | kurze Ausführung | 12 | 8 | 16 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | 10,44 € | | | B0181.416 | C | kurze Ausführung | 16 | 12 | 20 | 12 | 15 | M4 | 5 | 5 | 8 | | | 12,47 € | | | B0181.420 | C | kurze Ausführung | 20 | 14 | 25,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | 18,92 € | | | B0181.505 | C | lange Ausführung | 5 | 3 | 10 | 3 | 5 | - | 1,50 | - | - | | | 9,92 € | | | B0181.506 | C | lange Ausführung | 6 | 4 | 12 | 4 | 6 | - | 1,80 | - | - | | | 9,92 € | | | B0181.508 | C | lange Ausführung | 8 | 6 | 17,4 | 6 | 7,4 | M2,5 | 2,5 | 2,5 | 5 | | | 10,03 € | | | B0181.510 | C | lange Ausführung | 10 | 7 | 21,7 | 7 | 9,7 | M2,5 | 3 | 3,0 | 5 | | | 10,44 € | | | B0181.512 | C | lange Ausführung | 12 | 8 | 24 | 8 | 12 | M3 | 3,5 | 3,5 | 6 | | | 10,86 € | | | B0181.516 | C | lange Ausführung | 16 | 12 | 29 | 12 | 15 | M4 | 5 | 5 | 8 | | | 13,71 € | | | B0181.520 | C | lange Ausführung | 20 | 14 | 35,5 | 14 | 19,5 | M5 | 6 | 6 | 10 | | | 19,78 € | |
|
