B0192

Stützschrauben

zurück

Produkte
- Produktübersicht
  - Positionierelemente, Anschlagelemente, Auflageelemente
    - Aufnahmebolzen, Auflagebolzen
      - Stützschrauben

Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Vergütungsstahl, vergütet.Ausführung:brüniert.Hinweis:Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden.

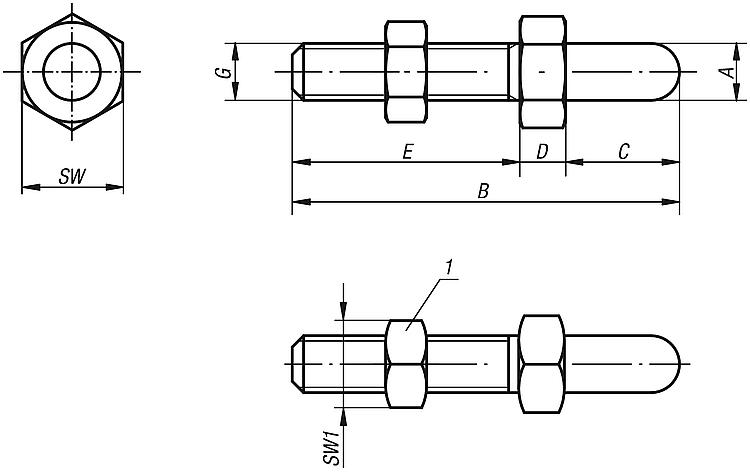

Die Ausführungen B0192.20020 und B0192.20040 haben einen Achtkant.Zeichnungshinweis:

1) Kontermutter

DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.

Datenblatt B0192 Stützschrauben

188 kB

Zeichnungen

Artikelauswahl/-filter

Bestellnummer	A	B	C	D	E	G	SW	SW1	Preis
B0192.06006	6	37	6	6	25	M6	13	10	7,37 €
B0192.06012	6	43	12	6	25	M6	13	10	7,99 €
B0192.08008	8	45	8	7	30	M8	13	13	7,73 €
B0192.08016	8	53	16	7	30	M8	13	13	8,28 €
B0192.10010	10	58	10	8	40	M10	17	17	10,02 €
B0192.10020	10	68	20	8	40	M10	17	17	10,19 €
B0192.12012	12	72	12	10	50	M12	19	19	13,42 €
B0192.12024	12	84	24	10	50	M12	19	19	13,64 €
B0192.16016	16	89	16	13	60	M16	24	24	17,06 €
B0192.16032	16	105	32	13	60	M16	24	24	17,21 €
B0192.20020	20	115	20	15	80	M20	36	30	24,53 €
B0192.20040	20	135	40	15	80	M20	36	30	27,23 €
