B0186Auflagebolzen Stahl, vergütet und brüniert |
zurück |
|
|
BeschreibungWerkstoff:Körper Vergütungsstahl.Ausführung:Körper vergütet und brüniert.Hinweis:Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.
In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde.Zeichnungshinweis:Form A: Planfläche
Form B: Kugelfläche
Form C: Riffelfläche DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

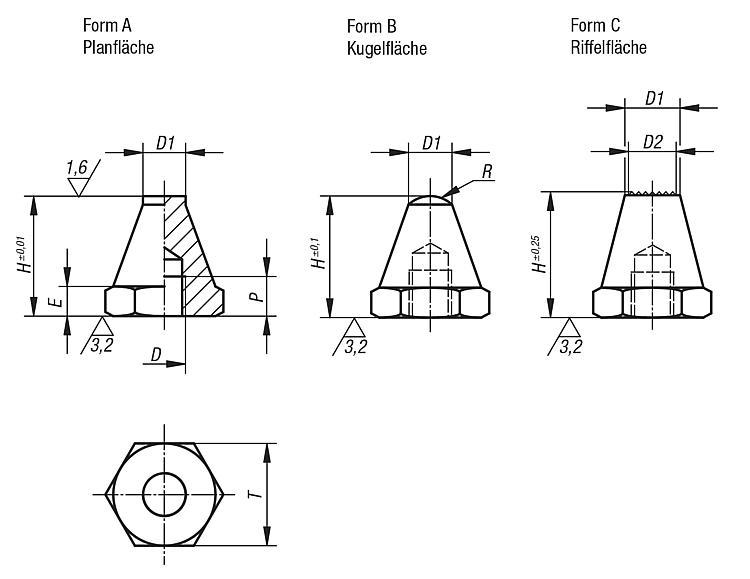

Zeichnungen (Gesamtübersicht) |

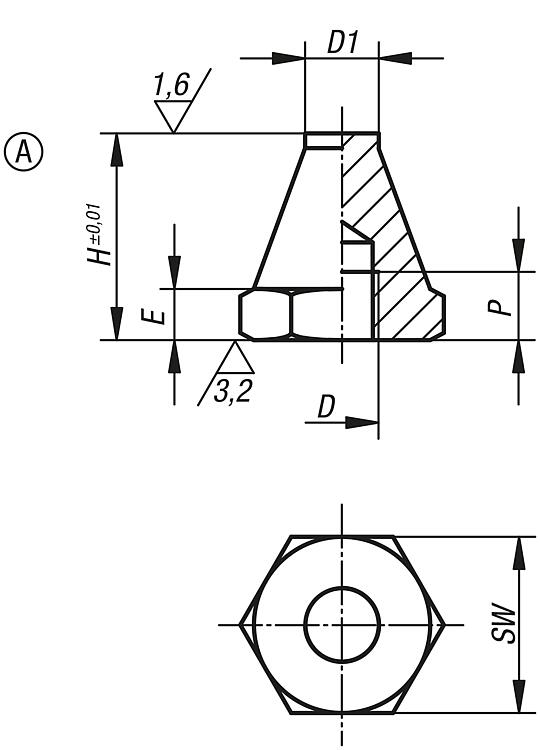

Auflagebolzen Stahl, Form A Planfläche |
mehr Info |
| Bestellnummer | Form | D | D1 | E | H | P | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0186.106012 | A | M6 | 6 | 3 | 12,5 | 4 | 11 |  | | 12,23 € | | | B0186.106025 | A | M6 | 6 | 3 | 25 | 7 | 11 | | | 13,72 € | | | B0186.108015 | A | M8 | 8 | 4 | 15 | 6 | 13 | | | 14,15 € | | | B0186.108030 | A | M8 | 8 | 4 | 30 | 9 | 13 | | | 15,94 € | | | B0186.110020 | A | M10 | 10 | 5 | 20 | 9 | 17 | | | 17,06 € | | | B0186.110040 | A | M10 | 10 | 5 | 40 | 13 | 17 | | | 18,14 € | | | B0186.112025 | A | M12 | 12 | 6 | 25 | 11 | 19 | | | 18,45 € | | | B0186.112050 | A | M12 | 12 | 6 | 50 | 16 | 19 | | | 20,12 € | | | B0186.116030 | A | M16 | 16 | 8 | 30 | 12 | 24 | | | 37,74 € | | | B0186.116060 | A | M16 | 16 | 8 | 60 | 20 | 24 | | | 45,97 € | |
|

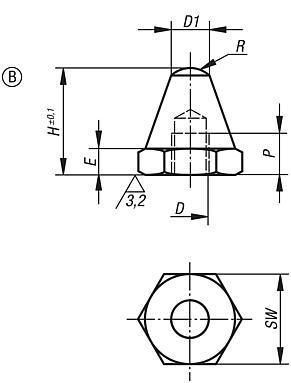

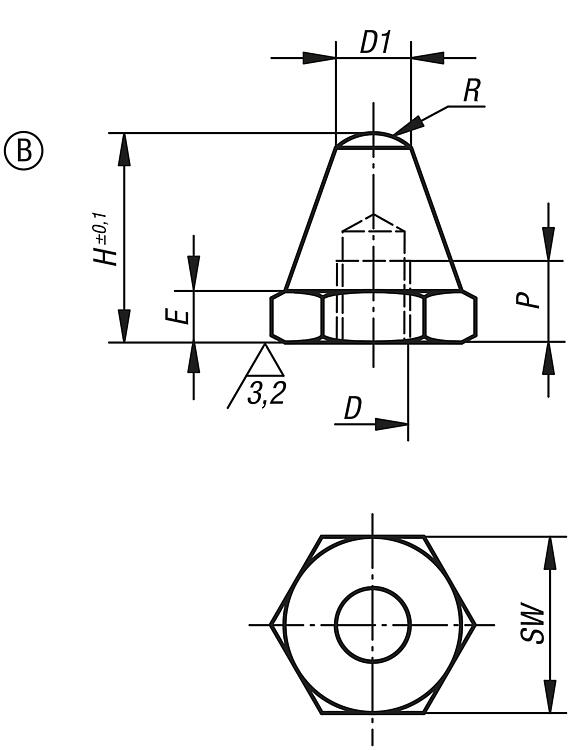

Auflagebolzen Stahl, Form B Kugelfläche |
mehr Info |
| Bestellnummer | Form | D | D1 | E | H | P | R | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0186.206012 | B | M6 | 6 | 3 | 12,5 | 4 | 5 | 11 | | | 10,10 € | | | B0186.206025 | B | M6 | 6 | 3 | 25 | 7 | 5 | 11 | | | 11,83 € | | | B0186.208015 | B | M8 | 8 | 4 | 15 | 6 | 8,5 | 13 | | | 11,55 € | | | B0186.208030 | B | M8 | 8 | 4 | 30 | 9 | 8,5 | 13 | | | 12,30 € | | | B0186.210020 | B | M10 | 10 | 5 | 20 | 9 | 9 | 17 | | | 12,81 € | | | B0186.210040 | B | M10 | 10 | 5 | 40 | 13 | 9 | 17 | | | 14,05 € | | | B0186.212025 | B | M12 | 12 | 6 | 25 | 11 | 12,75 | 19 | | | 14,05 € | | | B0186.212050 | B | M12 | 12 | 6 | 50 | 16 | 12,75 | 19 | | | 15,05 € | | | B0186.216030 | B | M16 | 16 | 8 | 30 | 12 | 17 | 24 | | | 26,93 € | | | B0186.216060 | B | M16 | 16 | 8 | 60 | 20 | 17 | 24 | | | 32,09 € | |
|

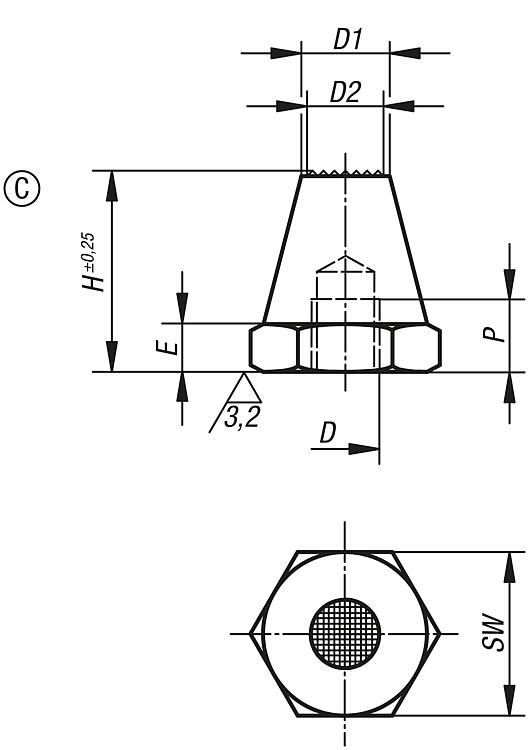

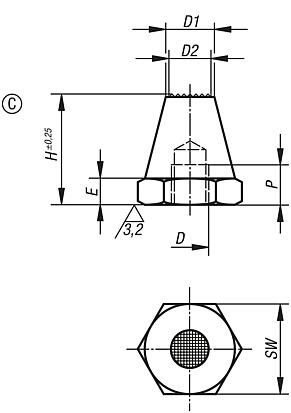

Auflagebolzen Stahl, Form C Riffelfläche |
mehr Info |
| Bestellnummer | Form
| D | D1 | D2 | E | H | P | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0186.306012 | C | M6 | 6 | 5 | 3 | 12,5 | 4 | 11 | | | 13,44 € | | | B0186.306025 | C | M6 | 6 | 5 | 3 | 25 | 7 | 11 | | | 13,99 € | | | B0186.308015 | C | M8 | 8 | 6 | 4 | 15 | 6 | 13 | | | 13,95 € | | | B0186.308030 | C | M8 | 8 | 6 | 4 | 30 | 9 | 13 | | | 14,70 € | | | B0186.310020 | C | M10 | 10 | 8 | 5 | 20 | 9 | 17 | | | 16,35 € | | | B0186.310040 | C | M10 | 10 | 8 | 5 | 40 | 13 | 17 | | | 17,03 € | | | B0186.312025 | C | M12 | 12 | 9,5 | 6 | 25 | 11 | 19 | | | 15,73 € | | | B0186.312050 | C | M12 | 12 | 9,5 | 6 | 50 | 16 | 19 | | | 17,17 € | | | B0186.316030 | C | M16 | 16 | 13 | 8 | 30 | 12 | 24 | | | 34,74 € | | | B0186.316060 | C | M16 | 16 | 13 | 8 | 60 | 20 | 24 | | | 40,58 € | |
|
