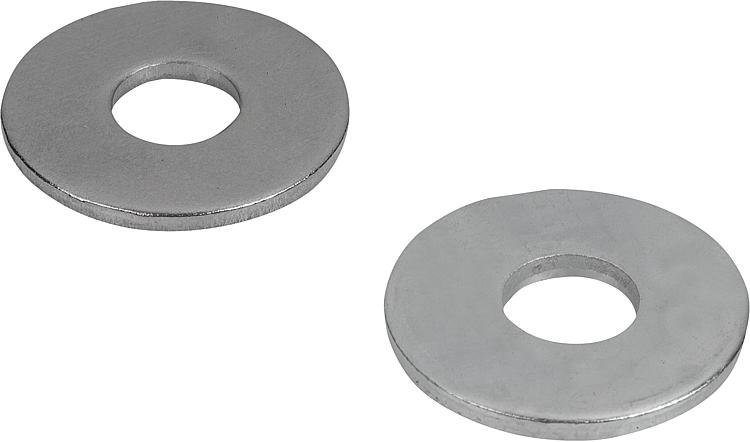

B0113Scheiben mit großem Außendurchmesser DIN 9021 |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl, Edelstahl A2 oder Edelstahl A4.Ausführung:Stahl galvanisch verzinkt, Härte
D1 ≤ 14 = 140 HV.
D1 > 17 = 100 HV.
Edelstahl A2, blank.

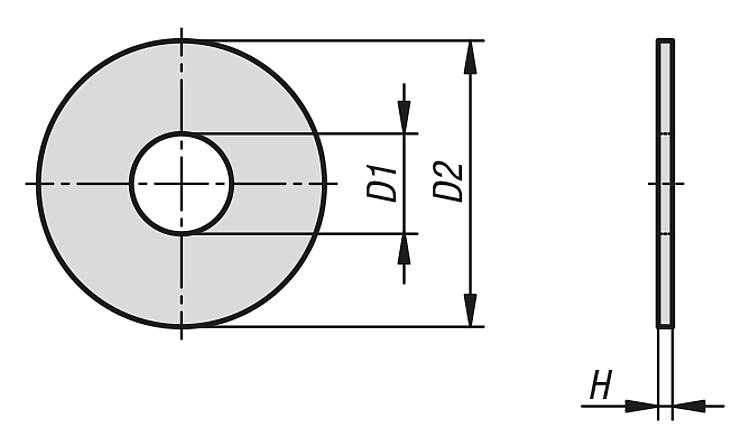

Edelstahl A4, blank.Hinweis:Die Scheiben haben einen Außendurchmesser von D2 = ~3 × D1.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Grundkörper | für
Schrauben
| D1
| D2 | H | CAD | Zub. | Preis | Bestellen |
|---|
| B0113.03 | Stahl | M3 | 3,2 | 9 | 0,8 |  | | 0,13 € | | | B0113.04 | Stahl | M4 | 4,3 | 12 | 1 | | | 0,25 € | | | B0113.05 | Stahl | M5 | 5,3 | 15 | 1,2 | | | 0,28 € | | | B0113.06 | Stahl | M6 | 6,4 | 18 | 1,6 | | | 0,32 € | | | B0113.08 | Stahl | M8 | 8,4 | 24 | 2 | | | 0,37 € | | | B0113.10 | Stahl | M10 | 10,5 | 30 | 2,5 | | | 0,67 € | | | B0113.12 | Stahl | M12 | 13 | 37 | 3 | | | 0,73 € | | | B0113.14 | Stahl | M14 | 15 | 44 | 3 | | | 0,99 € | | | B0113.16 | Stahl | M16 | 17 | 50 | 3 | | | 1,25 € | | | B0113.18 | Stahl | M18 | 20 | 56 | 4 | | | 2,17 € | | | B0113.20 | Stahl | M20 | 22 | 60 | 4 | | | 2,47 € | | | B0113.24 | Stahl | M24 | 26 | 72 | 5 | | | 3,66 € | | | B0113.30 | Stahl | M30 | 33 | 92 | 6 | | | 7,98 € | | | B0113.103 | Edelstahl A2 | M3 | 3,2 | 9 | 0,8 | | | 0,18 € | | | B0113.104 | Edelstahl A2 | M4 | 4,3 | 12 | 1 | | | 0,29 € | | | B0113.105 | Edelstahl A2 | M5 | 5,3 | 15 | 1,2 | | | 0,34 € | | | B0113.106 | Edelstahl A2 | M6 | 6,4 | 18 | 1,6 | | | 0,37 € | | | B0113.108 | Edelstahl A2 | M8 | 8,4 | 24 | 2 | | | 0,43 € | | | B0113.110 | Edelstahl A2 | M10 | 10,5 | 30 | 2,5 | | | 0,81 € | | | B0113.112 | Edelstahl A2 | M12 | 13 | 37 | 3 | | | 1,12 € | | | B0113.114 | Edelstahl A2 | M14 | 15 | 44 | 3 | | | 1,25 € | | | B0113.116 | Edelstahl A2 | M16 | 17 | 50 | 3 | | | 1,53 € | | | B0113.118 | Edelstahl A2 | M18 | 20 | 56 | 4 | | | 2,45 € | | | B0113.120 | Edelstahl A2 | M20 | 22 | 60 | 4 | | | 2,78 € | | | B0113.124 | Edelstahl A2 | M24 | 26 | 72 | 5 | | | 4,33 € | | | B0113.603 | Edelstahl A4 | M3 | 3,2 | 9 | 0,8 | | | 0,24 € | | | B0113.604 | Edelstahl A4 | M4 | 4,3 | 12 | 1 | | | 0,38 € | | | B0113.605 | Edelstahl A4 | M5 | 5,3 | 15 | 1,2 | | | 0,44 € | | | B0113.606 | Edelstahl A4 | M6 | 6,4 | 18 | 1,6 | | | 0,48 € | | | B0113.608 | Edelstahl A4 | M8 | 8,4 | 24 | 2 | | | 0,57 € | | | B0113.610 | Edelstahl A4 | M10 | 10,5 | 30 | 2,5 | | | 1,04 € | | | B0113.612 | Edelstahl A4 | M12 | 13 | 37 | 3 | | | 1,45 € | | | B0113.614 | Edelstahl A4 | M14 | 15 | 44 | 3 | | | 1,61 € | | | B0113.616 | Edelstahl A4 | M16 | 17 | 50 | 3 | | | 2,00 € | | | B0113.618 | Edelstahl A4 | M18 | 20 | 56 | 4 | | | 3,19 € | | | B0113.620 | Edelstahl A4 | M20 | 22 | 60 | 4 | | | 3,61 € | | | B0113.624 | Edelstahl A4 | M24 | 26 | 72 | 5 | | | 5,64 € | |
