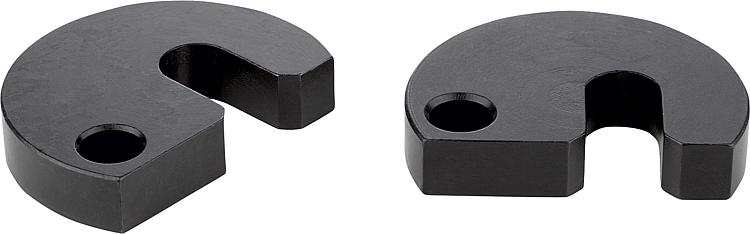

B0116Schwenkscheiben für Vorrichtungen DIN 6371 |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Vergütungsstahl 1.0760.Ausführung:nitriert und brüniert.Hinweis:B0116.14 ist nicht auf dem amtlichen Normblatt vorgesehen. Passende Flachkopfschrauben siehe B0117.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

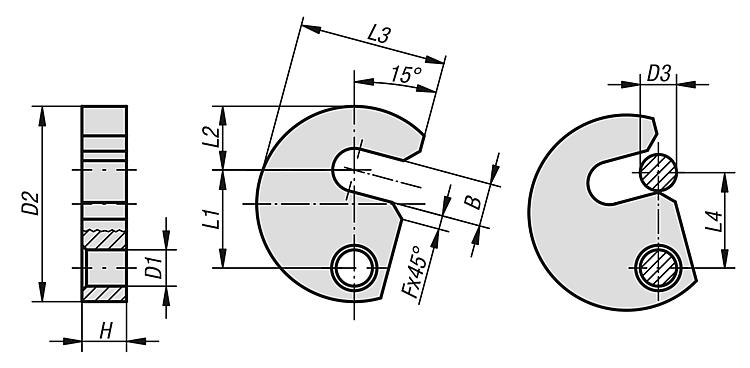

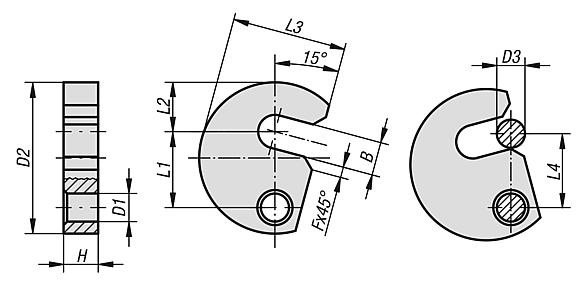

| Bestellnummer | B | D1
| D2 | D3 | F | H | L1 | L2 | L3 | L4 | CAD | Zub. | Preis | Bestellen |
|---|
| B0116.06 | 7,5 | 9 | 38 | 6 | 3 | 9,8 | 19,6 | 11 | 29 | 19 |  |  | 15,41 € | | | B0116.08 | 9,5 | 9 | 43 | 8 | 3 | 9,8 | 21,6 | 14 | 32,5 | 21 | | | 16,18 € | | | B0116.10 | 11,5 | 9 | 48 | 10 | 3 | 9,8 | 23,6 | 17 | 36,5 | 23 | | | 18,13 € | | | B0116.12 | 13,5 | 11 | 61 | 12 | 3 | 11,8 | 29,6 | 22 | 45 | 29 | | | 22,66 € | | | B0116.14 | 15,5 | 11 | 65 | 14 | 3 | 11,8 | 31,6 | 23 | 49 | 31 | | | 24,34 € | | | B0116.16 | 17,5 | 11 | 68 | 16 | 3 | 11,8 | 33,6 | 25 | 50 | 33 | | | 25,71 € | | | B0116.20 | 21,5 | 11 | 74 | 20 | 4 | 11,8 | 36,6 | 28 | 55 | 36 | | | 32,77 € | |
