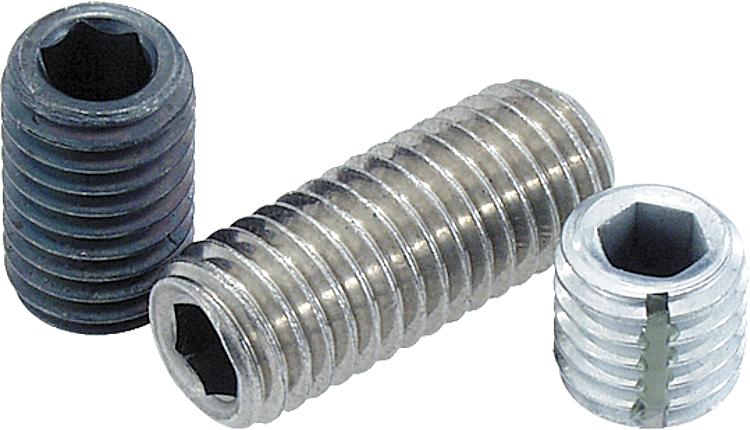

B0120Gewindestifte mit Innensechskant und Kegelkuppe DIN EN ISO 4026 |
zurück |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl (A 2).
Gewindesicherung Nylon.Ausführung:Stahl Festigkeitsklasse 45 H, schwarz.
Edelstahl A2-70, blank.Zeichnungshinweis:L2 = ca. zwei Gewindegänge DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

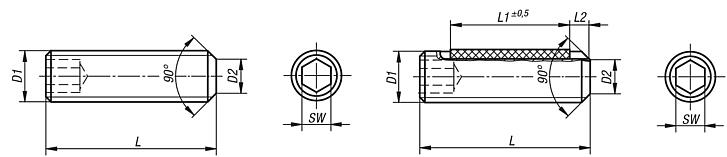

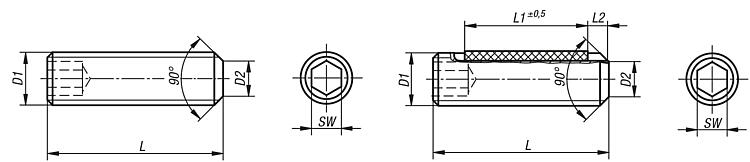

Zeichnungen (Gesamtübersicht) |

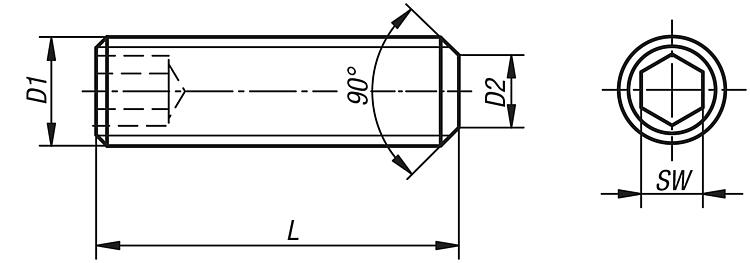

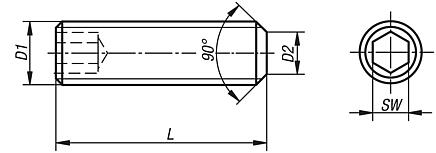

Gewindestifte mit Innensechskant und Kegelkuppe DIN EN ISO 4026, ohne Gewindesicherung |
mehr Info |
| Bestellnummer | Material
Grundkörper | L | D1 | D2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0120.03X5 | Stahl | 5 | M3 | 2 | 1,5 |  | | 0,11 € | | | B0120.03X6 | Stahl | 6 | M3 | 2 | 1,5 | | | 0,11 € | | | B0120.03X8 | Stahl | 8 | M3 | 2 | 1,5 | | | 0,11 € | | | B0120.03X10 | Stahl | 10 | M3 | 2 | 1,5 | | | 0,14 € | | | B0120.03X12 | Stahl | 12 | M3 | 2 | 1,5 | | | 0,14 € | | | B0120.03X16 | Stahl | 16 | M3 | 2 | 1,5 | | | 0,14 € | | | B0120.03X20 | Stahl | 20 | M3 | 2 | 1,5 | | | 0,31 € | | | B0120.04X5 | Stahl | 5 | M4 | 2,5 | 2 | | | 0,11 € | | | B0120.04X6 | Stahl | 6 | M4 | 2,5 | 2 | | | 0,11 € | | | B0120.04X8 | Stahl | 8 | M4 | 2,5 | 2 | | | 0,11 € | | | B0120.04X10 | Stahl | 10 | M4 | 2,5 | 2 | | | 0,11 € | | | B0120.04X12 | Stahl | 12 | M4 | 2,5 | 2 | | | 0,11 € | | | B0120.04X16 | Stahl | 16 | M4 | 2,5 | 2 | | | 0,14 € | | | B0120.04X20 | Stahl | 20 | M4 | 2,5 | 2 | | | 0,25 € | | | B0120.04X25 | Stahl | 25 | M4 | 2,5 | 2 | | | 0,31 € | | | B0120.05X5 | Stahl | 5 | M5 | 3,5 | 2,5 | | | 0,11 € | | | B0120.05X6 | Stahl | 6 | M5 | 3,5 | 2,5 | | | 0,11 € | | | B0120.05X8 | Stahl | 8 | M5 | 3,5 | 2,5 | | | 0,11 € | | | B0120.05X10 | Stahl | 10 | M5 | 3,5 | 2,5 | | | 0,11 € | | | B0120.05X12 | Stahl | 12 | M5 | 3,5 | 2,5 | | | 0,11 € | | | B0120.05X16 | Stahl | 16 | M5 | 3,5 | 2,5 | | | 0,14 € | | | B0120.05X20 | Stahl | 20 | M5 | 3,5 | 2,5 | | | 0,25 € | | | B0120.05X25 | Stahl | 25 | M5 | 3,5 | 2,5 | | | 0,32 € | | | B0120.05X30 | Stahl | 30 | M5 | 3,5 | 2,5 | | | 0,36 € | | | B0120.06X6 | Stahl | 6 | M6 | 4 | 3 | | | 0,11 € | | | B0120.06X8 | Stahl | 8 | M6 | 4 | 3 | | | 0,11 € | | | B0120.06X10 | Stahl | 10 | M6 | 4 | 3 | | | 0,14 € | | | B0120.06X12 | Stahl | 12 | M6 | 4 | 3 | | | 0,14 € | | | B0120.06X16 | Stahl | 16 | M6 | 4 | 3 | | | 0,25 € | | | B0120.06X20 | Stahl | 20 | M6 | 4 | 3 | | | 0,31 € | | | B0120.06X25 | Stahl | 25 | M6 | 4 | 3 | | | 0,34 € | | | B0120.06X30 | Stahl | 30 | M6 | 4 | 3 | | | 0,38 € | | | B0120.06X35 | Stahl | 35 | M6 | 4 | 3 | | | 0,45 € | | | B0120.06X40 | Stahl | 40 | M6 | 4 | 3 | | | 0,50 € | | | B0120.06X45 | Stahl | 45 | M6 | 4 | 3 | | | 0,55 € | | | B0120.06X50 | Stahl | 50 | M6 | 4 | 3 | | | 0,62 € | | | B0120.06X60 | Stahl | 60 | M6 | 4 | 3 | | | 0,64 € | | | B0120.08X8 | Stahl | 8 | M8 | 5,5 | 4 | | | 0,14 € | | | B0120.08X10 | Stahl | 10 | M8 | 5,5 | 4 | | | 0,14 € | | | B0120.08X12 | Stahl | 12 | M8 | 5,5 | 4 | | | 0,14 € | | | B0120.08X16 | Stahl | 16 | M8 | 5,5 | 4 | | | 0,31 € | | | B0120.08X20 | Stahl | 20 | M8 | 5,5 | 4 | | | 0,32 € | | | B0120.08X25 | Stahl | 25 | M8 | 5,5 | 4 | | | 0,38 € | | | B0120.08X30 | Stahl | 30 | M8 | 5,5 | 4 | | | 0,65 € | | | B0120.08X35 | Stahl | 35 | M8 | 5,5 | 4 | | | 0,48 € | | | B0120.08X40 | Stahl | 40 | M8 | 5,5 | 4 | | | 0,59 € | | | B0120.08X45 | Stahl | 45 | M8 | 5,5 | 4 | | | 0,64 € | | | B0120.08X50 | Stahl | 50 | M8 | 5,5 | 4 | | | 0,69 € | | | B0120.08X60 | Stahl | 60 | M8 | 5,5 | 4 | | | 0,83 € | | | B0120.08X70 | Stahl | 70 | M8 | 5,5 | 4 | | | 0,90 € | | | B0120.08X80 | Stahl | 80 | M8 | 5,5 | 4 | | | 0,90 € | | | B0120.10X10 | Stahl | 10 | M10 | 7 | 5 | | | 0,31 € | | | B0120.10X12 | Stahl | 12 | M10 | 7 | 5 | | | 0,31 € | | | B0120.10X16 | Stahl | 16 | M10 | 7 | 5 | | | 0,32 € | | | B0120.10X20 | Stahl | 20 | M10 | 7 | 5 | | | 0,38 € | | | B0120.10X25 | Stahl | 25 | M10 | 7 | 5 | | | 0,48 € | | | B0120.10X30 | Stahl | 30 | M10 | 7 | 5 | | | 0,50 € | | | B0120.10X35 | Stahl | 35 | M10 | 7 | 5 | | | 0,55 € | | | B0120.10X40 | Stahl | 40 | M10 | 7 | 5 | | | 0,65 € | | | B0120.10X45 | Stahl | 45 | M10 | 7 | 5 | | | 0,83 € | | | B0120.10X50 | Stahl | 50 | M10 | 7 | 5 | | | 0,84 € | | | B0120.10X60 | Stahl | 60 | M10 | 7 | 5 | | | 0,90 € | | | B0120.10X70 | Stahl | 70 | M10 | 7 | 5 | | | 1,04 € | | | B0120.10X80 | Stahl | 80 | M10 | 7 | 5 | | | 1,22 € | | | B0120.10X90 | Stahl | 90 | M10 | 7 | 5 | | | 1,43 € | | | B0120.10X100 | Stahl | 100 | M10 | 7 | 5 | | | 1,80 € | | | B0120.103X5 | Edelstahl | 5 | M3 | 2 | 1,5 | | | 0,60 € | | | B0120.103X6 | Edelstahl | 6 | M3 | 2 | 1,5 | | | 0,62 € | | | B0120.103X8 | Edelstahl | 8 | M3 | 2 | 1,5 | | | 0,64 € | | | B0120.103X10 | Edelstahl | 10 | M3 | 2 | 1,5 | | | 0,65 € | | | B0120.103X12 | Edelstahl | 12 | M3 | 2 | 1,5 | | | 0,70 € | | | B0120.104X5 | Edelstahl | 5 | M4 | 2,5 | 2 | | | 0,36 € | | | B0120.104X6 | Edelstahl | 6 | M4 | 2,5 | 2 | | | 0,36 € | | | B0120.104X8 | Edelstahl | 8 | M4 | 2,5 | 2 | | | 0,38 € | | | B0120.104X10 | Edelstahl | 10 | M4 | 2,5 | 2 | | | 0,40 € | | | B0120.104X12 | Edelstahl | 12 | M4 | 2,5 | 2 | | | 0,40 € | | | B0120.104X16 | Edelstahl | 16 | M4 | 2,5 | 2 | | | 0,48 € | | | B0120.104X20 | Edelstahl | 20 | M4 | 2,5 | 2 | | | 0,50 € | | | B0120.105X5 | Edelstahl | 5 | M5 | 3,5 | 2,5 | | | 0,45 € | | | B0120.105X6 | Edelstahl | 6 | M5 | 3,5 | 2,5 | | | 0,45 € | | | B0120.105X8 | Edelstahl | 8 | M5 | 3,5 | 2,5 | | | 0,48 € | | | B0120.105X10 | Edelstahl | 10 | M5 | 3,5 | 2,5 | | | 0,48 € | | | B0120.105X12 | Edelstahl | 12 | M5 | 3,5 | 2,5 | | | 0,48 € | | | B0120.105X16 | Edelstahl | 16 | M5 | 3,5 | 2,5 | | | 0,48 € | | | B0120.105X20 | Edelstahl | 20 | M5 | 3,5 | 2,5 | | | 0,60 € | | | B0120.105X25 | Edelstahl | 25 | M5 | 3,5 | 2,5 | | | 0,62 € | | | B0120.105X30 | Edelstahl | 30 | M5 | 3,5 | 2,5 | | | 0,65 € | | | B0120.106X6 | Edelstahl | 6 | M6 | 4 | 3 | | | 0,48 € | | | B0120.106X8 | Edelstahl | 8 | M6 | 4 | 3 | | | 0,48 € | | | B0120.106X10 | Edelstahl | 10 | M6 | 4 | 3 | | | 0,50 € | | | B0120.106X12 | Edelstahl | 12 | M6 | 4 | 3 | | | 0,53 € | | | B0120.106X16 | Edelstahl | 16 | M6 | 4 | 3 | | | 0,59 € | | | B0120.106X20 | Edelstahl | 20 | M6 | 4 | 3 | | | 0,64 € | | | B0120.106X25 | Edelstahl | 25 | M6 | 4 | 3 | | | 0,69 € | | | B0120.106X30 | Edelstahl | 30 | M6 | 4 | 3 | | | 0,79 € | | | B0120.106X35 | Edelstahl | 35 | M6 | 4 | 3 | | | 0,83 € | | | B0120.106X40 | Edelstahl | 40 | M6 | 4 | 3 | | | 0,84 € | | | B0120.108X8 | Edelstahl | 8 | M8 | 5,5 | 4 | | | 0,60 € | | | B0120.108X10 | Edelstahl | 10 | M8 | 5,5 | 4 | | | 0,62 € | | | B0120.108X12 | Edelstahl | 12 | M8 | 5,5 | 4 | | | 0,64 € | | | B0120.108X16 | Edelstahl | 16 | M8 | 5,5 | 4 | | | 0,70 € | | | B0120.108X20 | Edelstahl | 20 | M8 | 5,5 | 4 | | | 0,83 € | | | B0120.108X25 | Edelstahl | 25 | M8 | 5,5 | 4 | | | 0,88 € | | | B0120.108X30 | Edelstahl | 30 | M8 | 5,5 | 4 | | | 0,90 € | | | B0120.108X35 | Edelstahl | 35 | M8 | 5,5 | 4 | | | 0,90 € | | | B0120.108X40 | Edelstahl | 40 | M8 | 5,5 | 4 | | | 0,94 € | | | B0120.108X45 | Edelstahl | 45 | M8 | 5,5 | 4 | | | 1,04 € | | | B0120.108X50 | Edelstahl | 50 | M8 | 5,5 | 4 | | | 1,08 € | | | B0120.110X10 | Edelstahl | 10 | M10 | 7 | 5 | | | 0,83 € | | | B0120.110X12 | Edelstahl | 12 | M10 | 7 | 5 | | | 0,84 € | | | B0120.110X16 | Edelstahl | 16 | M10 | 7 | 5 | | | 0,90 € | | | B0120.110X20 | Edelstahl | 20 | M10 | 7 | 5 | | | 0,97 € | | | B0120.110X25 | Edelstahl | 25 | M10 | 7 | 5 | | | 0,98 € | | | B0120.110X30 | Edelstahl | 30 | M10 | 7 | 5 | | | 1,07 € | | | B0120.110X35 | Edelstahl | 35 | M10 | 7 | 5 | | | 1,19 € | | | B0120.110X40 | Edelstahl | 40 | M10 | 7 | 5 | | | 1,31 € | | | B0120.110X45 | Edelstahl | 45 | M10 | 7 | 5 | | | 1,43 € | | | B0120.110X50 | Edelstahl | 50 | M10 | 7 | 5 | | | 1,52 € | |
|

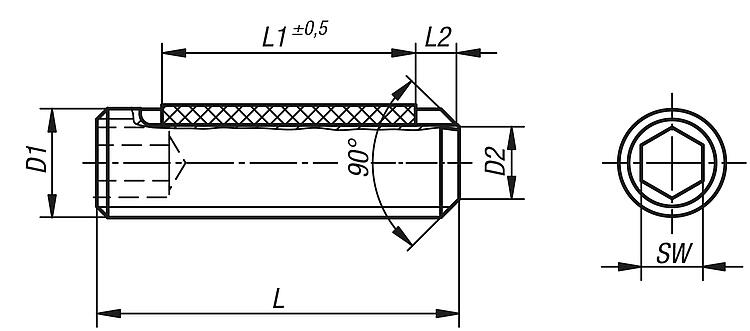

Gewindestifte mit Innensechskant und Kegelkuppe DIN EN ISO 4026, mit Gewindesicherung |
mehr Info |
| Bestellnummer | Ausführung 2 | Material
Grundkörper | L | L1 | D1
| D2 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0120.203X5 | mit Gewindesicherung | Stahl | 5 | 2 | M3 | 2 | 1,5 | | | 0,71 € | | | B0120.203X6 | mit Gewindesicherung | Stahl | 6 | 3 | M3 | 2 | 1,5 | | | 0,71 € | | | B0120.203X8 | mit Gewindesicherung | Stahl | 8 | 4 | M3 | 2 | 1,5 | | | 0,71 € | | | B0120.203X10 | mit Gewindesicherung | Stahl | 10 | 4 | M3 | 2 | 1,5 | | | 0,71 € | | | B0120.203X12 | mit Gewindesicherung | Stahl | 12 | 4 | M3 | 2 | 1,5 | | | 0,71 € | | | B0120.204X5 | mit Gewindesicherung | Stahl | 5 | 2 | M4 | 2,5 | 2 | | | 0,71 € | | | B0120.204X6 | mit Gewindesicherung | Stahl | 6 | 2,5 | M4 | 2,5 | 2 | | | 0,71 € | | | B0120.204X8 | mit Gewindesicherung | Stahl | 8 | 3,5 | M4 | 2,5 | 2 | | | 0,71 € | | | B0120.204X10 | mit Gewindesicherung | Stahl | 10 | 5 | M4 | 2,5 | 2 | | | 0,71 € | | | B0120.204X12 | mit Gewindesicherung | Stahl | 12 | 5 | M4 | 2,5 | 2 | | | 0,71 € | | | B0120.204X16 | mit Gewindesicherung | Stahl | 16 | 5 | M4 | 2,5 | 2 | | | 0,71 € | | | B0120.205X5 | mit Gewindesicherung | Stahl | 5 | 2 | M5 | 3,5 | 2,5 | | | 0,75 € | | | B0120.205X6 | mit Gewindesicherung | Stahl | 6 | 3 | M5 | 3,5 | 2,5 | | | 0,75 € | | | B0120.205X8 | mit Gewindesicherung | Stahl | 8 | 3,5 | M5 | 3,5 | 2,5 | | | 0,75 € | | | B0120.205X10 | mit Gewindesicherung | Stahl | 10 | 3,5 | M5 | 3,5 | 2,5 | | | 0,75 € | | | B0120.205X12 | mit Gewindesicherung | Stahl | 12 | 5 | M5 | 3,5 | 2,5 | | | 0,75 € | | | B0120.205X16 | mit Gewindesicherung | Stahl | 16 | 6 | M5 | 3,5 | 2,5 | | | 0,75 € | | | B0120.206X6 | mit Gewindesicherung | Stahl | 6 | 2,5 | M6 | 4 | 3 | | | 0,75 € | | | B0120.206X8 | mit Gewindesicherung | Stahl | 8 | 3 | M6 | 4 | 3 | | | 0,75 € | | | B0120.206X10 | mit Gewindesicherung | Stahl | 10 | 3,5 | M6 | 4 | 3 | | | 0,75 € | | | B0120.206X12 | mit Gewindesicherung | Stahl | 12 | 5 | M6 | 4 | 3 | | | 0,75 € | | | B0120.206X16 | mit Gewindesicherung | Stahl | 16 | 7 | M6 | 4 | 3 | | | 0,79 € | | | B0120.206X20 | mit Gewindesicherung | Stahl | 20 | 7 | M6 | 4 | 3 | | | 0,79 € | | | B0120.208X8 | mit Gewindesicherung | Stahl | 8 | 3 | M8 | 5,5 | 4 | | | 0,79 € | | | B0120.208X10 | mit Gewindesicherung | Stahl | 10 | 3,5 | M8 | 5,5 | 4 | | | 0,79 € | | | B0120.208X12 | mit Gewindesicherung | Stahl | 12 | 5 | M8 | 5,5 | 4 | | | 0,79 € | | | B0120.208X16 | mit Gewindesicherung | Stahl | 16 | 8 | M8 | 5,5 | 4 | | | 0,79 € | | | B0120.208X20 | mit Gewindesicherung | Stahl | 20 | 8 | M8 | 5,5 | 4 | | | 0,79 € | | | B0120.210X10 | mit Gewindesicherung | Stahl | 10 | 5 | M10 | 7 | 5 | | | 0,82 € | | | B0120.210X12 | mit Gewindesicherung | Stahl | 12 | 5 | M10 | 7 | 5 | | | 0,82 € | | | B0120.210X16 | mit Gewindesicherung | Stahl | 16 | 9 | M10 | 7 | 5 | | | 0,82 € | | | B0120.210X20 | mit Gewindesicherung | Stahl | 20 | 9 | M10 | 7 | 5 | | | 0,82 € | | | B0120.303X5 | mit Gewindesicherung | Edelstahl | 5 | 2 | M3 | 2 | 1,5 | | | 1,22 € | | | B0120.303X6 | mit Gewindesicherung | Edelstahl | 6 | 3 | M3 | 2 | 1,5 | | | 1,22 € | | | B0120.303X8 | mit Gewindesicherung | Edelstahl | 8 | 4 | M3 | 2 | 1,5 | | | 1,22 € | | | B0120.303X10 | mit Gewindesicherung | Edelstahl | 10 | 4 | M3 | 2 | 1,5 | | | 1,22 € | | | B0120.303X12 | mit Gewindesicherung | Edelstahl | 12 | 4 | M3 | 2 | 1,5 | | | 1,22 € | | | B0120.304X5 | mit Gewindesicherung | Edelstahl | 5 | 2 | M4 | 2,5 | 2 | | | 1,22 € | | | B0120.304X6 | mit Gewindesicherung | Edelstahl | 6 | 2,5 | M4 | 2,5 | 2 | | | 1,22 € | | | B0120.304X8 | mit Gewindesicherung | Edelstahl | 8 | 3,5 | M4 | 2,5 | 2 | | | 1,22 € | | | B0120.304X10 | mit Gewindesicherung | Edelstahl | 10 | 5 | M4 | 2,5 | 2 | | | 1,22 € | | | B0120.304X12 | mit Gewindesicherung | Edelstahl | 12 | 5 | M4 | 2,5 | 2 | | | 1,22 € | | | B0120.304X16 | mit Gewindesicherung | Edelstahl | 16 | 5 | M4 | 2,5 | 2 | | | 1,22 € | | | B0120.305X5 | mit Gewindesicherung | Edelstahl | 5 | 2 | M5 | 3,5 | 2,5 | | | 1,26 € | | | B0120.305X6 | mit Gewindesicherung | Edelstahl | 6 | 3 | M5 | 3,5 | 2,5 | | | 1,26 € | | | B0120.305X8 | mit Gewindesicherung | Edelstahl | 8 | 3,5 | M5 | 3,5 | 2,5 | | | 1,26 € | | | B0120.305X10 | mit Gewindesicherung | Edelstahl | 10 | 3,5 | M5 | 3,5 | 2,5 | | | 1,26 € | | | B0120.305X12 | mit Gewindesicherung | Edelstahl | 12 | 5 | M5 | 3,5 | 2,5 | | | 1,26 € | | | B0120.305X16 | mit Gewindesicherung | Edelstahl | 16 | 6 | M5 | 3,5 | 2,5 | | | 1,26 € | | | B0120.306X6 | mit Gewindesicherung | Edelstahl | 6 | 2,5 | M6 | 4 | 3 | | | 1,26 € | | | B0120.306X8 | mit Gewindesicherung | Edelstahl | 8 | 3 | M6 | 4 | 3 | | | 1,26 € | | | B0120.306X10 | mit Gewindesicherung | Edelstahl | 10 | 3,5 | M6 | 4 | 3 | | | 1,26 € | | | B0120.306X12 | mit Gewindesicherung | Edelstahl | 12 | 5 | M6 | 4 | 3 | | | 1,28 € | | | B0120.306X16 | mit Gewindesicherung | Edelstahl | 16 | 7 | M6 | 4 | 3 | | | 1,28 € | | | B0120.308X8 | mit Gewindesicherung | Edelstahl | 8 | 3 | M8 | 5,5 | 4 | | | 1,28 € | | | B0120.306X20 | mit Gewindesicherung | Edelstahl | 20 | 7 | M6 | 4 | 3 | | | 1,28 € | | | B0120.308X10 | mit Gewindesicherung | Edelstahl | 10 | 3,5 | M8 | 5,5 | 4 | | | 1,28 € | | | B0120.308X12 | mit Gewindesicherung | Edelstahl | 12 | 5 | M8 | 5,5 | 4 | | | 1,28 € | | | B0120.308X16 | mit Gewindesicherung | Edelstahl | 16 | 8 | M8 | 5,5 | 4 | | | 1,28 € | | | B0120.308X20 | mit Gewindesicherung | Edelstahl | 20 | 8 | M8 | 5,5 | 4 | | | 1,28 € | | | B0120.310X10 | mit Gewindesicherung | Edelstahl | 10 | 5 | M10 | 7 | 5 | | | 1,30 € | | | B0120.310X12 | mit Gewindesicherung | Edelstahl | 12 | 5 | M10 | 7 | 5 | | | 1,30 € | | | B0120.310X16 | mit Gewindesicherung | Edelstahl | 16 | 9 | M10 | 7 | 5 | | | 1,30 € | | | B0120.310X20 | mit Gewindesicherung | Edelstahl | 20 | 9 | M10 | 7 | 5 | | | 1,30 € | |
|
