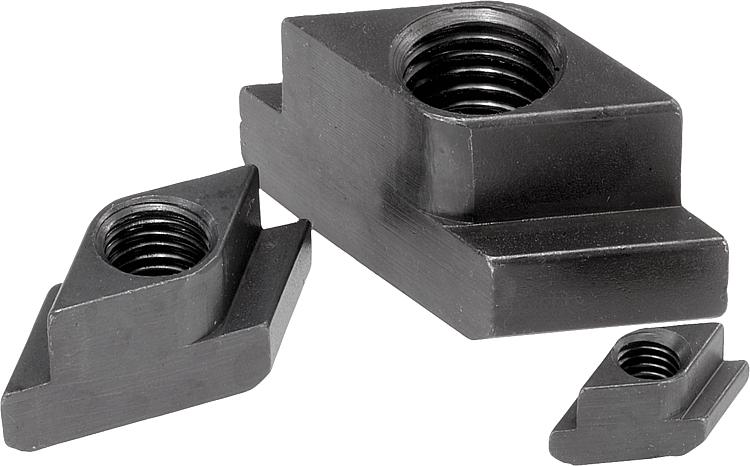

B0110Rhombusmuttern für T-Nuten |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

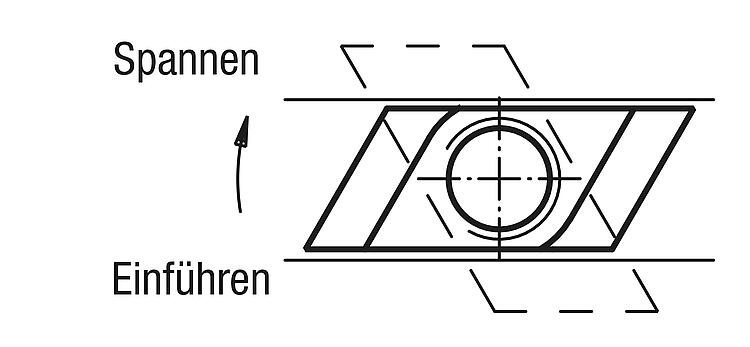

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:vergütet auf 8 und brüniert.Hinweis:Der Vorteil der Rhombusmuttern für T-Nuten liegt darin, dass sie von oben eingesetzt werden können. Sie sind besonders zweckmäßig bei langen T-Nuten oder wenn die Belegung des Maschinentisches das seitliche Einführen von Spannschrauben oder Muttern für T-Nuten nicht erlaubt.Anwendung:Von oben einsetzen, dann drehen und auf Anschlag in der Nut achten.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

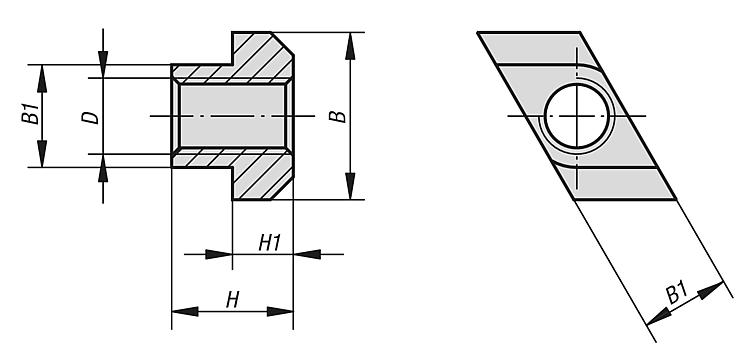

| Bestellnummer | Nutbreite | B | B1 | D
| H | H1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0110.105 | 6 | 10 | 5,6 | M5 | 8 | 4 |  | | 2,37 € | | | B0110.106 | 8 | 13 | 7,6 | M6 | 10 | 6 | | | 3,32 € | | | B0110.108 | 10 | 15 | 9,7 | M8 | 12 | 6 | | | 3,65 € | | | B0110.110 | 12 | 18 | 11,7 | M10 | 14 | 7 | | | 4,12 € | | | B0110.210 | 14 | 22 | 13,5 | M10 | 16 | 8 | | | 7,52 € | | | B0110.310 | 18 | 28 | 17,5 | M10 | 20 | 10 | | | 9,85 € | | | B0110.112 | 14 | 22 | 13,7 | M12 | 16 | 8 | | | 4,39 € | | | B0110.114 | 16 | 25 | 15,7 | M14 | 18 | 9 | | | 7,17 € | | | B0110.116 | 18 | 28 | 17,7 | M16 | 20 | 10 | | | 7,23 € | | | B0110.216 | 20 | 32 | 19,7 | M16 | 24 | 12 | | | 11,02 € | | | B0110.316 | 22 | 35 | 21,5 | M16 | 28 | 14 | | | 17,07 € | | | B0110.416 | 28 | 44 | 27,5 | M16 | 36 | 18 | | | 23,62 € | | | B0110.118 | 20 | 32 | 19,7 | M18 | 24 | 12 | | | 11,87 € | | | B0110.120 | 22 | 35 | 21,7 | M20 | 28 | 14 | | | 13,07 € | | | B0110.124 | 28 | 44 | 27,7 | M24 | 36 | 18 | | | 21,92 € | | | B0110.130 | 36 | 54 | 35,6 | M30 | 44 | 22 | | | 41,52 € | | | B0110.136 | 42 | 65 | 41,5 | M36 | 52 | 26 | | | 80,43 € | |
