B0130Knebelschrauben mit festem oder losem Knebel DIN 6304 bzw. DIN... |
zurück |
|
|
BeschreibungWerkstoff:Stahl.Ausführung:brüniert, Druckzapfen gehärtet.Hinweis:Bei Knebelschrauben mit losem Knebel ist der Knebel verschiebbar und wird durch die Druckfeder in jeder Lage festgehalten. Die Ringe begrenzen den Verschiebeweg. Bei Knebelschrauben mit festem Knebel ist der Knebel eingepresst.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

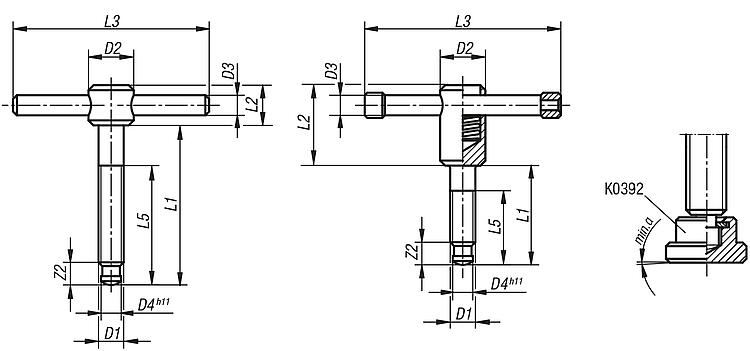

Zeichnungen (Gesamtübersicht) |

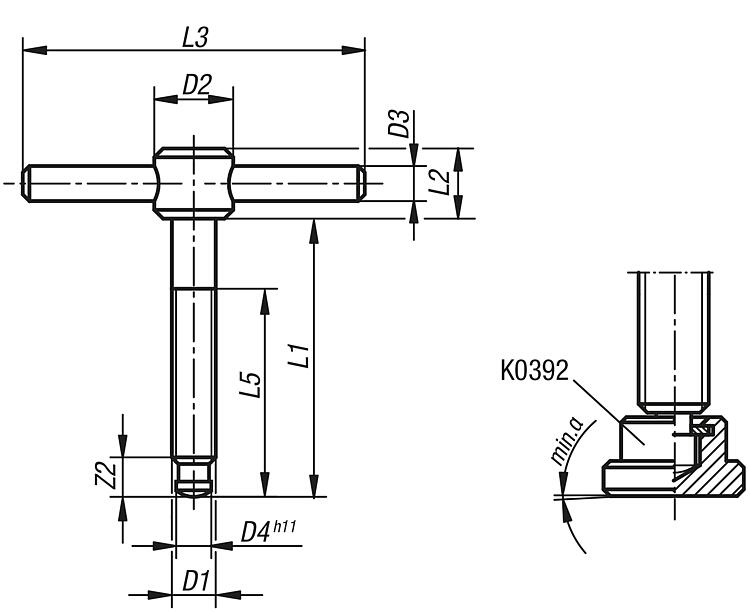

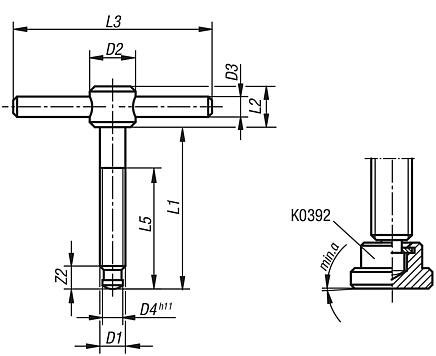

Knebelschrauben mit festem Knebel DIN 6304 |
mehr Info |
Bestellnummer
| Ausführung 1 | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L5 | Z2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0130.106X40 | fester Knebel | M6 | 12 | 5 | 4,5 | 40 | 10 | 50 | 30 | 6 |  | | 6,63 € | | | B0130.106X50 | fester Knebel | M6 | 12 | 5 | 4,5 | 50 | 10 | 50 | 40 | 6 | | | 6,81 € | | | B0130.108X50 | fester Knebel | M8 | 14 | 6 | 6 | 50 | 12 | 60 | 35 | 7,5 | | | 7,46 € | | | B0130.108X60 | fester Knebel | M8 | 14 | 6 | 6 | 60 | 12 | 60 | 45 | 7,5 | | | 7,81 € | | | B0130.110X60 | fester Knebel | M10 | 18 | 8 | 8 | 60 | 14 | 80 | 40 | 9 | | | 8,98 € | | | B0130.110X70 | fester Knebel | M10 | 18 | 8 | 8 | 70 | 14 | 80 | 50 | 9 | | | 9,30 € | | | B0130.112X70 | fester Knebel | M12 | 20 | 10 | 8 | 70 | 18 | 100 | 50 | 10 | | | 9,63 € | | | B0130.112X80 | fester Knebel | M12 | 20 | 10 | 8 | 80 | 18 | 100 | 60 | 10 | | | 10,04 € | | | B0130.116X75 | fester Knebel | M16 | 24 | 12 | 12 | 75 | 20 | 120 | 55 | 12 | | | 13,02 € | | | B0130.116X90 | fester Knebel | M16 | 24 | 12 | 12 | 90 | 20 | 120 | 70 | 12 | | | 13,33 € | | | B0130.116X110 | fester Knebel | M16 | 24 | 12 | 12 | 110 | 20 | 120 | 90 | 12 | | | 14,09 € | | | B0130.120X75 | fester Knebel | M20 | 30 | 16 | 15,5 | 75 | 28 | 140 | 55 | 14 | | | 18,94 € | | | B0130.120X90 | fester Knebel | M20 | 30 | 16 | 15,5 | 90 | 28 | 140 | 70 | 14 | | | 19,97 € | | | B0130.120X110 | fester Knebel | M20 | 30 | 16 | 15,5 | 110 | 28 | 140 | 90 | 14 | | | 20,74 € | |
|

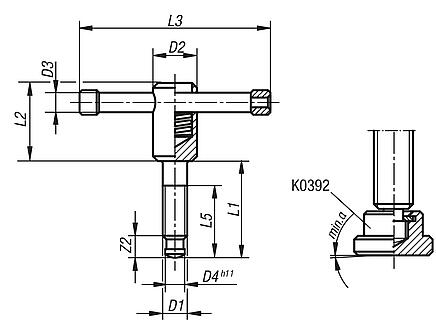

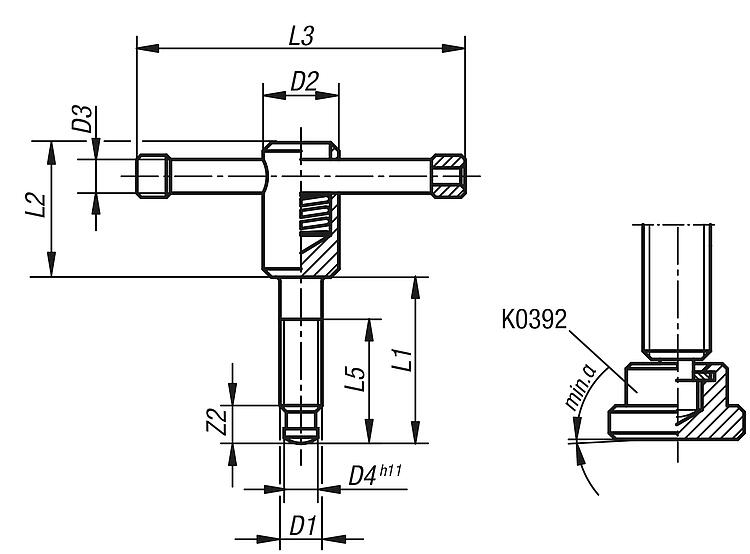

Knebelschrauben mit losem Knebel DIN 6306 |
mehr Info |
Bestellnummer
| Ausführung 1 | D1 | D2 | D3 | D4 | L1 | L2 | L3 | L5 | Z2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0130.210X40 | loser Knebel | M10 | 18 | 8 | 8 | 40 | 32 | 80 | 30 | 9 | | | 10,58 € | | | B0130.210X50 | loser Knebel | M10 | 18 | 8 | 8 | 50 | 32 | 80 | 40 | 9 | | | 10,82 € | | | B0130.212X50 | loser Knebel | M12 | 20 | 10 | 8 | 50 | 35 | 100 | 40 | 10 | | | 12,79 € | | | B0130.212X60 | loser Knebel | M12 | 20 | 10 | 8 | 60 | 35 | 100 | 50 | 10 | | | 13,17 € | | | B0130.216X55 | loser Knebel | M16 | 24 | 13 | 12 | 55 | 40 | 120 | 45 | 12 | | | 17,82 € | | | B0130.216X70 | loser Knebel | M16 | 24 | 13 | 12 | 70 | 40 | 120 | 60 | 12 | | | 18,43 € | | | B0130.216X90 | loser Knebel | M16 | 24 | 13 | 12 | 90 | 40 | 120 | 80 | 12 | | | 19,49 € | | | B0130.220X55 | loser Knebel | M20 | 30 | 16 | 15,5 | 55 | 45 | 140 | 45 | 14 | | | 25,14 € | | | B0130.220X70 | loser Knebel | M20 | 30 | 16 | 15,5 | 70 | 45 | 140 | 60 | 14 | | | 26,00 € | | | B0130.220X90 | loser Knebel | M20 | 30 | 16 | 15,5 | 90 | 45 | 140 | 80 | 14 | | | 27,27 € | |
|
