Artikelbeschreibung/Produktabbildungen

BeschreibungWerkstoff:Stahl oder Edelstahl A2.Ausführung:Stahl Festigkeitsklasse 8.8, brüniert.
Edelstahl A2-70, blank.

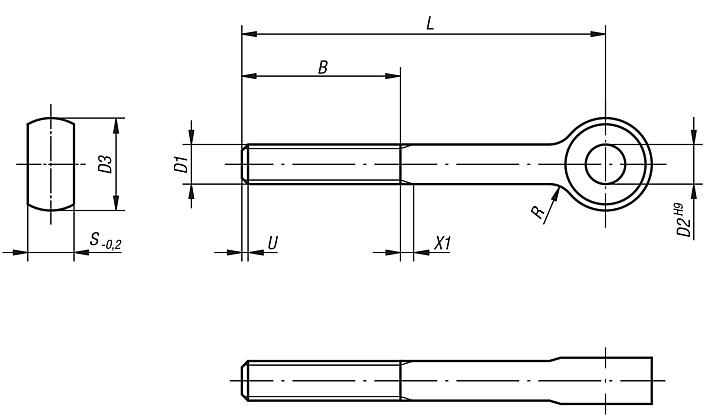

Hinweis:Passender Achsbolzen siehe B0430.Zeichnungshinweis:
U = max. 2 P (unvollständiges Gewinde)
X1 = nach DIN 76 Teil 1
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0129 Augenschrauben DIN 444 Form B 195 kB
 Festigkeitsklassen 72,5 kB

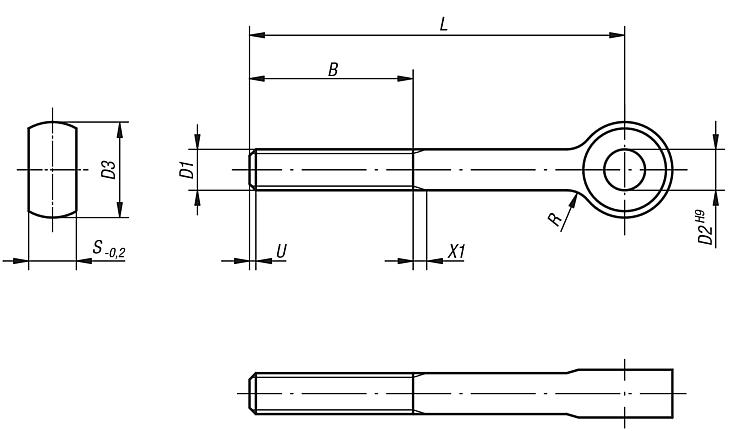

Zeichnungen

Augenschrauben DIN 444 Form B

Artikelauswahl/-filter

BestellnummerMaterial
Grundkörper
FestigkeitsklasseOberfläche
Grundkörper
D1LD2D3BSRCADZub.PreisBestellen
B0129.0550Stahl8.8brüniertM5505121662,5 5,73 €
B0129.0575Stahl8.8brüniertM5755121662,5 6,00 €
B0129.0650Stahl8.8brüniertM6506141874 2,83 €
B0129.0675Stahl8.8brüniertM6756141874 3,33 €
B0129.0850Stahl8.8brüniertM8508182294 3,34 €
B0129.0875Stahl8.8brüniertM8758182294 3,86 €
B0129.1075Stahl8.8brüniertM1075102026124 4,34 €
B0129.10100Stahl8.8brüniertM10100102026124 5,06 €
B0129.1275Stahl8.8brüniertM1275122530146 5,36 €
B0129.12100Stahl8.8brüniertM12100122530146 5,90 €
B0129.12120Stahl8.8brüniertM12120122530146 6,84 €
B0129.12130Stahl8.8brüniertM12130122536146 10,17 €
B0129.1475Stahl8.8brüniertM1475142836166 13,39 €
B0129.14130Stahl8.8brüniertM14130142836166 14,92 €
B0129.16130Stahl8.8brüniertM16130163244176 9,91 €
B0129.20140Stahl8.8brüniertM20140184052226 25,66 €
B0129.10550Edelstahl A2-blankM5505121662,5 7,33 €
B0129.10650Edelstahl A2-blankM6506141874 5,99 €
B0129.10675Edelstahl A2-blankM6756141874 6,61 €
B0129.10850Edelstahl A2-blankM8508182294 6,87 €
B0129.10875Edelstahl A2-blankM8758182294 7,80 €
B0129.11075Edelstahl A2-blankM1075102026124 8,04 €
B0129.110100Edelstahl A2-blankM10100102026124 8,40 €
B0129.11275Edelstahl A2-blankM1275122530146 9,86 €
B0129.112100Edelstahl A2-blankM12100122530146 10,84 €
B0129.112120Edelstahl A2-blankM12120122530146 11,44 €
B0129.112130Edelstahl A2-blankM12130122536146 11,81 €
B0129.11475Edelstahl A2-blankM1475142836166 28,20 €
B0129.114130Edelstahl A2-blankM14130142836166 32,28 €
B0129.116130Edelstahl A2-blankM16130163244176 21,20 €
B0129.120140Edelstahl A2-blankM20140184052226 36,96 €

Hinweis(e) zu diesem Artikel

Augenschrauben sind Befestigungselemente mit einer verhältnismäßig großen Öse und einem Gewinde. Die Öse gibt der Augenschraube ihrer Form nach auch den Namen. Die Augenschraube nach der DIN 444 Norm ähnelt einer sogenannten »Ringschraube, wobei die Augenschraube ein längeres Gewinde besitzt und die Ringschraube eine größere Öse.

Die Anwendungsmöglichkeiten unterscheiden sich aus diesem Grund in der Praxis auch deutlich. Die Augenschraube dient hauptsächlich der Befestigung von verschiedenen Gegenständen, wie beispielsweise von Drahtseilen, Haken Bolzen und Schäkeln. Ein Anwendungsbeispiel aus der Praxis wäre der Einsatz an einem sogenannten Spannschloss mit Kontermutter und einer Gewindestange.

Mithilfe solcher Spannelemente lassen sich Seilkonstruktionen oder Drähte auf Zug spannen. Dank einer hohen Stabilität werden Augenschrauben auch zur Ladungssicherung oder zur Lagefixierung genutzt. Augenschrauben werden häufig mit Flügelmuttern befestigt. Dies ermöglicht ein schnelles Fixieren und Lösen der Schraube. Die große Bandbreite an Einsatzmöglichkeiten macht die Augenschraube nach DIN 444 zu einem beliebten Konstruktionselement im Maschinenbau. Das verhältnismäßig lange Gewinde ermöglicht eine problemlose Montage an der gewünschten Stelle.

Augenschrauben von BLOHM sind in einer Stahl- oder Edelstahlausführung im Onlineshop erhältlich. Passend zu der Augenschraube DIN 444 gibt es auch passende »Achsbolzen.
