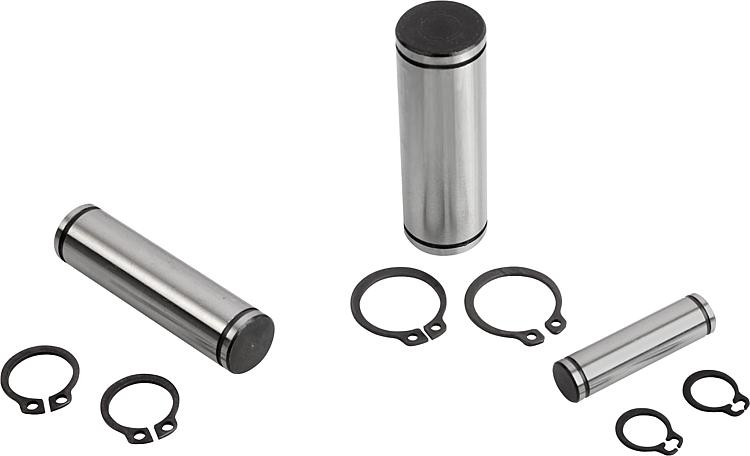

B0430Achsbolzen Stahl oder Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl.Ausführung:Stahlausführung:
Vergütet auf 1000 - 1200 N/mm², brüniert.
Edelstahlausführung:
Vergütet auf 900 - 1050 N/mm², blank.Bestellhinweis:2 passende Sicherungsringe nach DIN 471 werden mitgeliefert.Hinweis:Vorgesehen für:
Exzenterhebel B0426 und B0427.
Augenschrauben B0129 und B0128.Vorteile:Geschliffener Außendurchmesser.
Hohe Maßgenauigkeit.
Als Ersatzteil geeignet.
Passende Sicherungsringe inklusive. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Bestellnummer
| Material
Grundkörper | D1 | L | L1 | M1 | D3 | CAD | Zub. | Preis | Bestellen |
|---|
| B0430.05 | Stahl | 5 | 18 | 13 | 0,7 | 10,7 |  | | 3,13 € | | | B0430.06 | Stahl | 6 | 22 | 17 | 0,8 | 12,2 | | | 3,13 € | | | B0430.081 | Stahl | 8 | 20 | 16 | 0,9 | 15,2 | | | 3,13 € | | | B0430.082 | Stahl | 8 | 27 | 21 | 0,9 | 15,2 | | | 3,64 € | | | B0430.08 | Stahl | 8 | 30 | 25 | 0,9 | 15,2 | | | 3,13 € | | | B0430.101 | Stahl | 10 | 25 | 20 | 1,1 | 17,6 | | | 3,64 € | | | B0430.102 | Stahl | 10 | 35 | 29 | 1,1 | 17,6 | | | 5,05 € | | | B0430.10 | Stahl | 10 | 37 | 32 | 1,1 | 17,6 | | | 3,64 € | | | B0430.121 | Stahl | 12 | 31 | 25 | 1,1 | 19,6 | | | 4,36 € | | | B0430.122 | Stahl | 12 | 37 | 31 | 1,1 | 19,6 | | | 5,45 € | | | B0430.12 | Stahl | 12 | 46 | 40 | 1,1 | 19,6 | | | 4,36 € | | | B0430.14 | Stahl | 14 | 44 | 37 | 1,1 | 22 | | | 6,06 € | | | B0430.16 | Stahl | 16 | 48 | 41 | 1,1 | 24,4 | | | 6,45 € | | | B0430.18 | Stahl | 18 | 58 | 51 | 1,3 | 26,8 | | | 7,16 € | | | B0430.105 | Edelstahl | 5 | 18 | 13 | 0,7 | 10,7 | | | 4,71 € | | | B0430.106 | Edelstahl | 6 | 22 | 17 | 0,8 | 12,2 | | | 4,71 € | | | B0430.108 | Edelstahl | 8 | 20 | 16 | 0,9 | 15,2 | | | 4,71 € | | | B0430.1081 | Edelstahl | 8 | 27 | 21 | 0,9 | 15,2 | | | 4,71 € | | | B0430.1082 | Edelstahl | 8 | 30 | 25 | 0,9 | 15,2 | | | 5,43 € | | | B0430.110 | Edelstahl | 10 | 25 | 20 | 1,1 | 17,6 | | | 5,43 € | | | B0430.1101 | Edelstahl | 10 | 35 | 29 | 1,1 | 17,6 | | | 5,43 € | | | B0430.1102 | Edelstahl | 10 | 37 | 32 | 1,1 | 17,6 | | | 7,57 € | | | B0430.112 | Edelstahl | 12 | 31 | 25 | 1,1 | 19,6 | | | 6,53 € | | | B0430.1121 | Edelstahl | 12 | 37 | 31 | 1,1 | 19,6 | | | 6,53 € | | | B0430.1122 | Edelstahl | 12 | 46 | 40 | 1,1 | 19,6 | | | 8,19 € | | | B0430.114 | Edelstahl | 14 | 44 | 37 | 1,1 | 22 | | | 9,11 € | | | B0430.116 | Edelstahl | 16 | 48 | 41 | 1,1 | 24,4 | | | 9,66 € | | | B0430.118 | Edelstahl | 18 | 58 | 51 | 1,3 | 26,8 | | | 10,72 € | |
