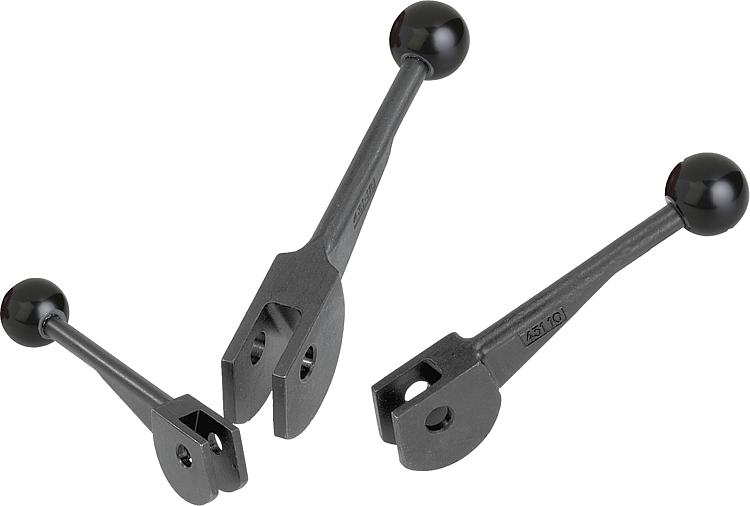

B0427Exzenterhebel doppelt |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Vergütungsstahl 1.7220.
Kugel Kunststoff.Ausführung:vergütet und brüniert.Hinweis:Passender Achsbolzen siehe B0430.

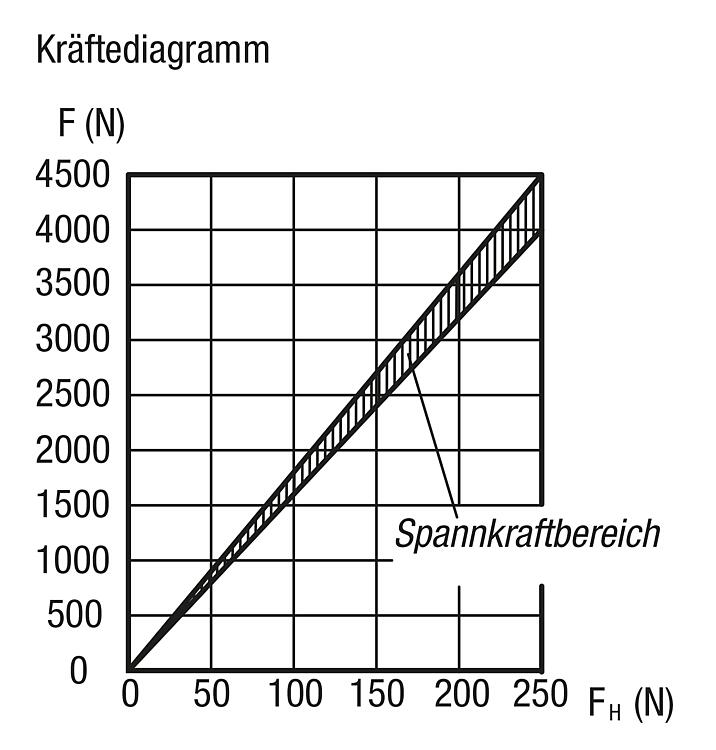

Der Exzenterhebel ist ein logarithmischer Spiralexzenter mit gleichbleibenden Spanneigenschaften im Bereich der gesamten Arbeitsfläche.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

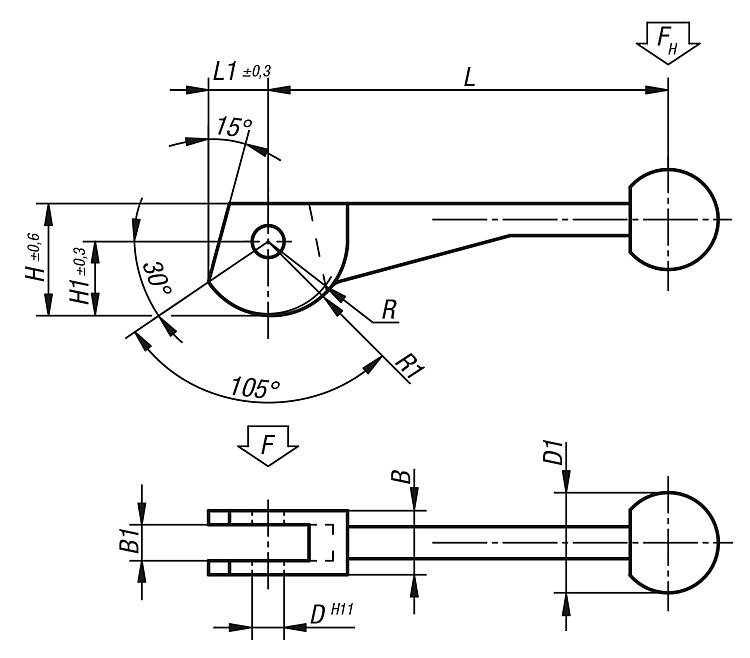

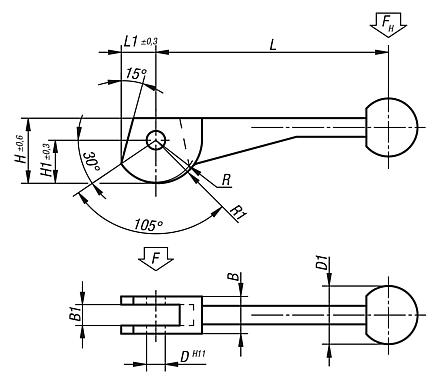

| Bestellnummer | L | L1 | B | B1 | H | H1 | D | D1
| R | R1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0427.08 | 104±2 | 14,9 | 16 | 9 | 28,2 | 18,7 | 8 | 25 | 17,2 | 19,2 |  | | 32,84 € | | | B0427.10 | 123±2 | 18,6 | 20 | 12 | 34,8 | 23,3 | 10 | 30 | 21,5 | 24 | | | 40,02 € | | | B0427.12 | 146±3 | 24,3 | 25 | 14 | 43,8 | 30,3 | 12 | 30 | 28 | 31,2 | | | 52,34 € | |
