BeschreibungWerkstoff:Körper Vergütungsstahl.Ausführung:Körper vergütet und brüniert.

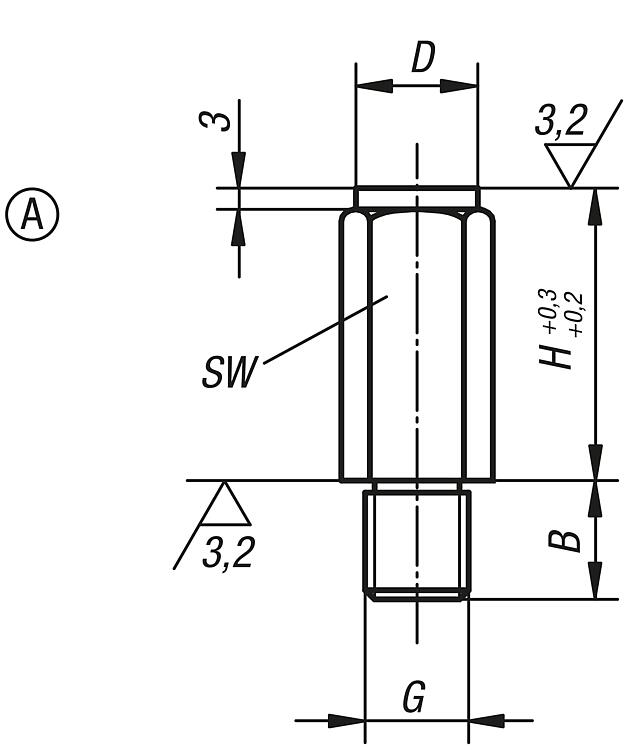

Auflageflächen einsatzgehärtet.Hinweis:Die Positionsfüße werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau.Zeichnungshinweis:Form A: Planfläche gehärtet

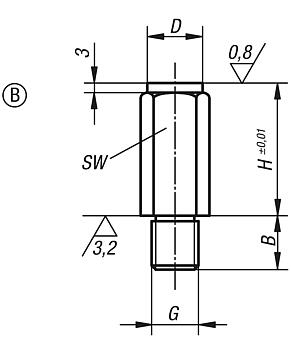

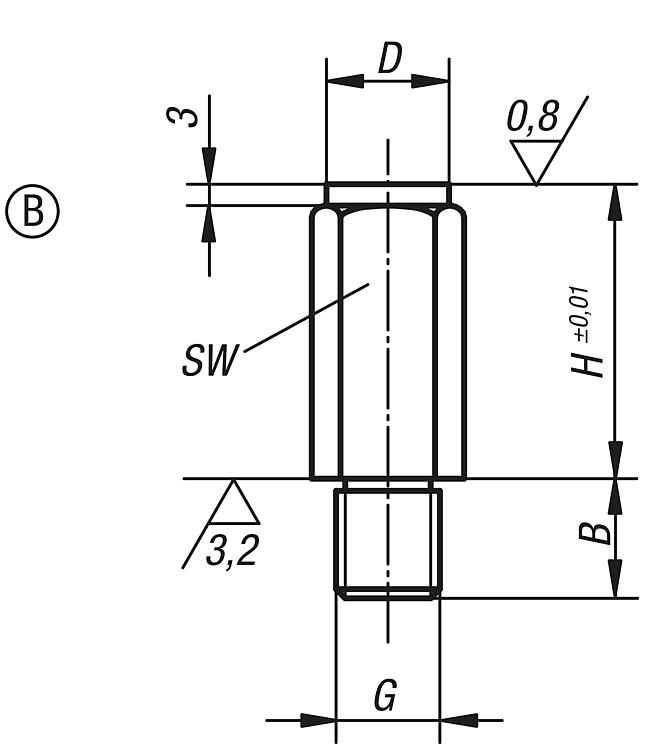

Form B: Planfläche geschliffen und gehärtet

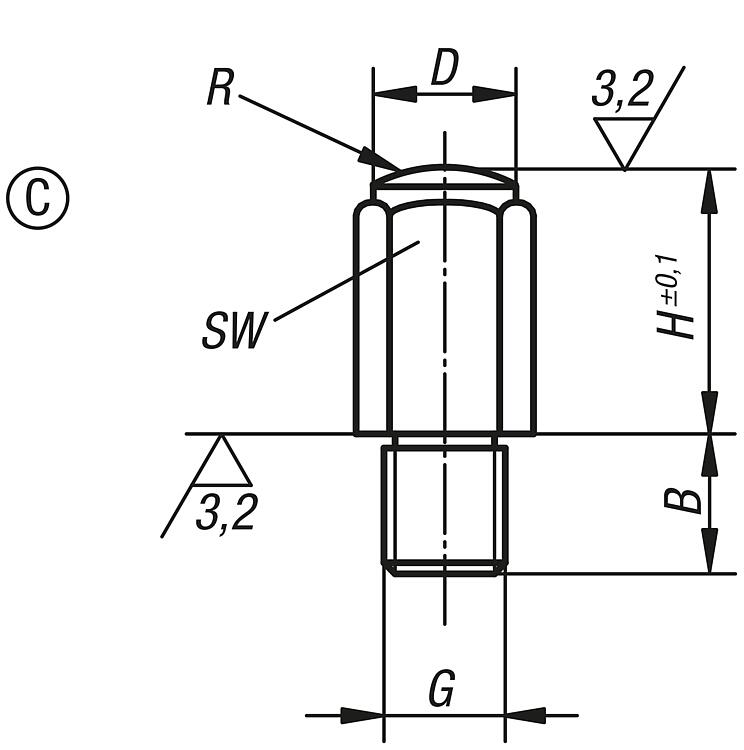

Form C: Kugelfläche gehärtet

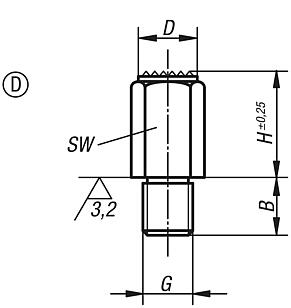

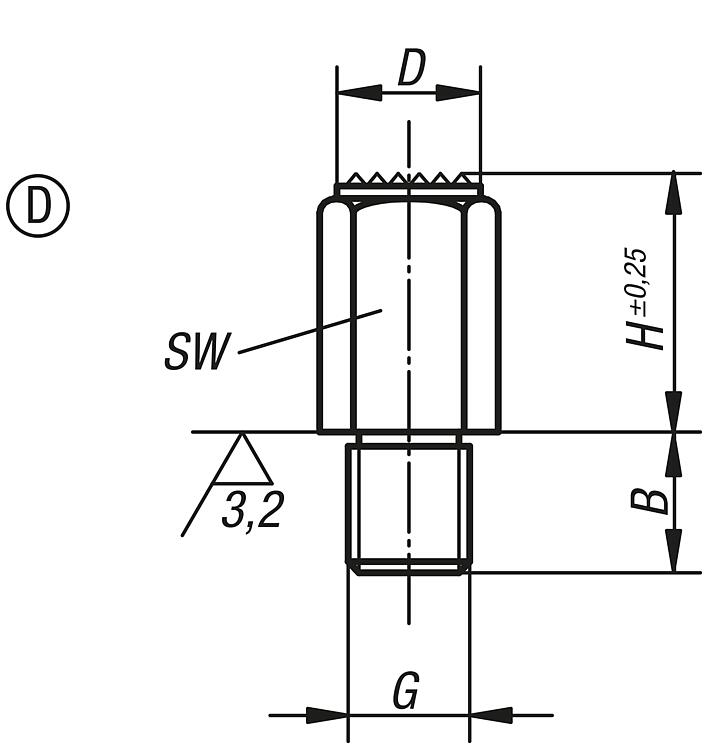

Form D: Riffelfläche vergütet DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

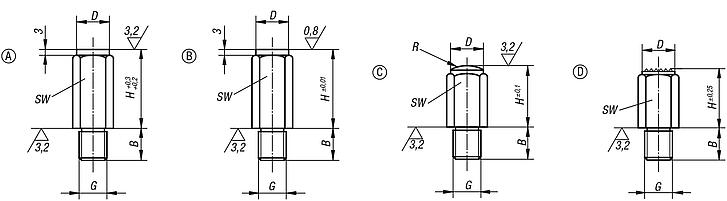

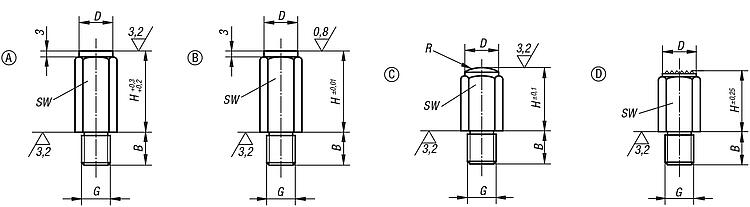

Zeichnungen (Gesamtübersicht) |
Positionsfüße, Form A Planfläche gehärtet |
mehr Info |
| Bestellnummer | Form | B | D | G | H | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0184.106010 | A | 11 | 10 | M6 | 10 | 10 |  | | 3,68 € | | | B0184.106020 | A | 11 | 10 | M6 | 20 | 10 | | | 3,18 € | | | B0184.108010 | A | 13 | 13 | M8 | 10 | 13 | | | 4,54 € | | | B0184.108015 | A | 13 | 13 | M8 | 15 | 13 | | | 4,15 € | | | B0184.108030 | A | 13 | 13 | M8 | 30 | 13 | | | 5,20 € | | | B0184.110010 | A | 16 | 17 | M10 | 10 | 17 | | | 4,84 € | | | B0184.110020 | A | 16 | 17 | M10 | 20 | 17 | | | 3,74 € | | | B0184.110040 | A | 16 | 17 | M10 | 40 | 17 | | | 3,54 € | | | B0184.112010 | A | 20 | 19 | M12 | 10 | 19 | | | 6,19 € | | | B0184.112025 | A | 20 | 19 | M12 | 25 | 19 | | | 6,68 € | | | B0184.112050 | A | 20 | 19 | M12 | 50 | 19 | | | 5,38 € | | | B0184.116015 | A | 24 | 27 | M16 | 15 | 27 | | | 6,81 € | | | B0184.116030 | A | 24 | 27 | M16 | 30 | 27 | | | 15,90 € | | | B0184.116060 | A | 24 | 27 | M16 | 60 | 27 | | | 15,16 € | | | B0184.120040 | A | 29 | 32 | M20 | 40 | 32 | | | 20,70 € | | | B0184.120080 | A | 29 | 32 | M20 | 80 | 32 | | | 26,25 € | |
|
Positionsfüße, Form B Planfläche geschliffen und gehärtet |
mehr Info |
| Bestellnummer | Form | B | D | G | H | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0184.206010 | B | 11 | 10 | M6 | 10 | 10 | | | 8,97 € | | | B0184.206020 | B | 11 | 10 | M6 | 20 | 10 | | | 10,01 € | | | B0184.208010 | B | 13 | 13 | M8 | 10 | 13 | | | 11,02 € | | | B0184.208015 | B | 13 | 13 | M8 | 15 | 13 | | | 10,61 € | | | B0184.208030 | B | 13 | 13 | M8 | 30 | 13 | | | 10,03 € | | | B0184.210010 | B | 16 | 17 | M10 | 10 | 17 | | | 11,02 € | | | B0184.210020 | B | 16 | 17 | M10 | 20 | 17 | | | 11,51 € | | | B0184.210040 | B | 16 | 17 | M10 | 40 | 17 | | | 12,16 € | | | B0184.212010 | B | 20 | 19 | M12 | 10 | 19 | | | 14,28 € | | | B0184.212025 | B | 20 | 19 | M12 | 25 | 19 | | | 13,81 € | | | B0184.212050 | B | 20 | 19 | M12 | 50 | 19 | | | 14,64 € | | | B0184.216015 | B | 24 | 27 | M16 | 15 | 27 | | | 24,64 € | | | B0184.216030 | B | 24 | 27 | M16 | 30 | 27 | | | 26,03 € | | | B0184.216060 | B | 24 | 27 | M16 | 60 | 27 | | | 27,72 € | | | B0184.220040 | B | 29 | 32 | M20 | 40 | 32 | | | 33,30 € | | | B0184.220080 | B | 29 | 32 | M20 | 80 | 32 | | | 37,11 € | |
|
Positionsfüße, Form C Kugelfläche gehärtet |
mehr Info |
Bestellnummer
| Form | B | D | G | H | R | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0184.306010 | C | 11 | 10 | M6 | 10 | 15 | 10 | | | 6,04 € | | | B0184.306020 | C | 11 | 10 | M6 | 20 | 15 | 10 | | | 6,81 € | | | B0184.308010 | C | 13 | 13 | M8 | 10 | 20 | 13 | | | 7,54 € | | | B0184.308015 | C | 13 | 13 | M8 | 15 | 20 | 13 | | | 10,70 € | | | B0184.308030 | C | 13 | 13 | M8 | 30 | 20 | 13 | | | 8,98 € | | | B0184.310010 | C | 16 | 17 | M10 | 10 | 30 | 17 | | | 9,09 € | | | B0184.310020 | C | 16 | 17 | M10 | 20 | 30 | 17 | | | 11,40 € | | | B0184.310040 | C | 16 | 17 | M10 | 40 | 30 | 17 | | | 11,79 € | | | B0184.312010 | C | 20 | 19 | M12 | 10 | 40 | 19 | | | 9,59 € | | | B0184.312025 | C | 20 | 19 | M12 | 25 | 35 | 19 | | | 14,73 € | | | B0184.312050 | C | 20 | 19 | M12 | 50 | 35 | 19 | | | 15,80 € | | | B0184.316015 | C | 24 | 27 | M16 | 15 | 50 | 27 | | | 32,01 € | | | B0184.316030 | C | 24 | 27 | M16 | 30 | 50 | 27 | | | 25,51 € | | | B0184.316060 | C | 24 | 27 | M16 | 60 | 50 | 27 | | | 34,35 € | | | B0184.320040 | C | 29 | 32 | M20 | 40 | 60 | 32 | | | 58,52 € | | | B0184.320080 | C | 29 | 32 | M20 | 80 | 60 | 32 | | | 45,38 € | |
|
Positionsfüße, Form D Riffelfläche vergütet |
mehr Info |
| Bestellnummer | Form | B | D | G | H | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0184.406010 | D | 11 | 10 | M6 | 10 | 10 | | | 11,70 € | | | B0184.406020 | D | 11 | 10 | M6 | 20 | 10 | | | 12,35 € | | | B0184.408015 | D | 13 | 13 | M8 | 15 | 13 | | | 12,26 € | | | B0184.408030 | D | 13 | 13 | M8 | 30 | 13 | | | 12,58 € | | | B0184.410020 | D | 16 | 17 | M10 | 20 | 17 | | | 14,64 € | | | B0184.410040 | D | 16 | 17 | M10 | 40 | 17 | | | 15,08 € | | | B0184.412025 | D | 20 | 19 | M12 | 25 | 19 | | | 16,15 € | | | B0184.412050 | D | 20 | 19 | M12 | 50 | 19 | | | 16,72 € | | | B0184.416030 | D | 24 | 27 | M16 | 30 | 27 | | | 27,97 € | | | B0184.416060 | D | 24 | 27 | M16 | 60 | 27 | | | 33,50 € | | | B0184.420040 | D | 29 | 32 | M20 | 40 | 32 | | | 34,21 € | | | B0184.420080 | D | 29 | 32 | M20 | 80 | 32 | | | 43,22 € | |
|
