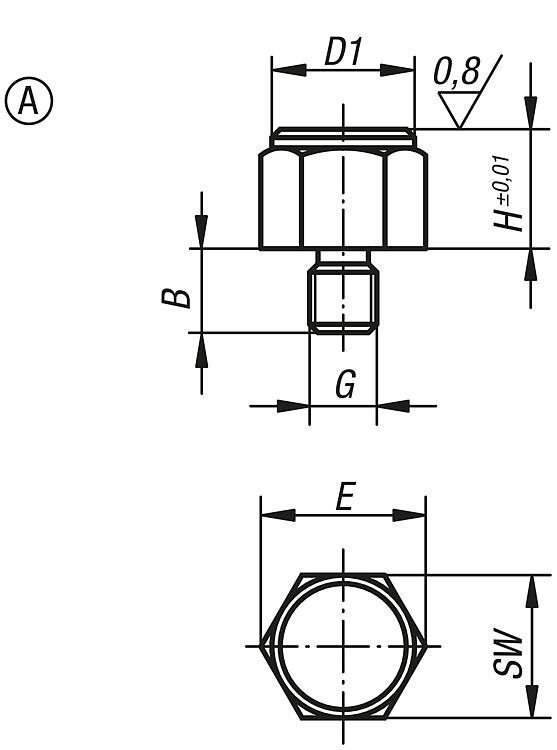

BeschreibungWerkstoff:Automatenstahl.Ausführung:einsatzgehärtet und brüniert.Hinweis:Die Positionsfüße werden als Auflagen, Anschläge und Druckstücke im Vorrichtungsbau und allgemeinen Maschinen- und Gerätebau verwendet.Zeichnungshinweis:Form A: Außengewinde und Planfläche

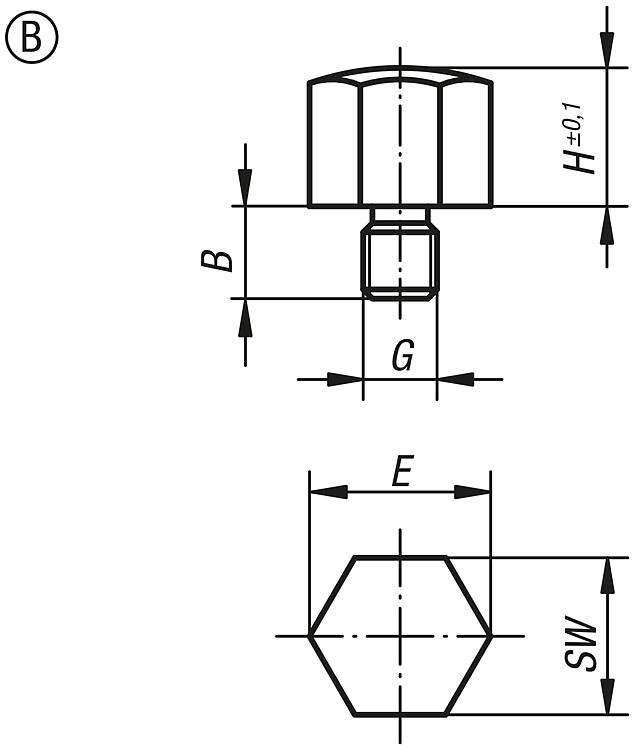

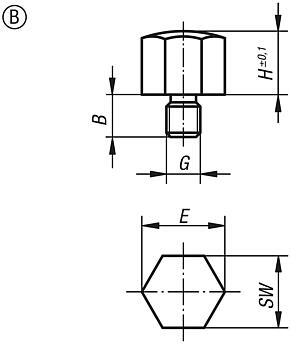

Form B: Außengewinde und Kugelfläche

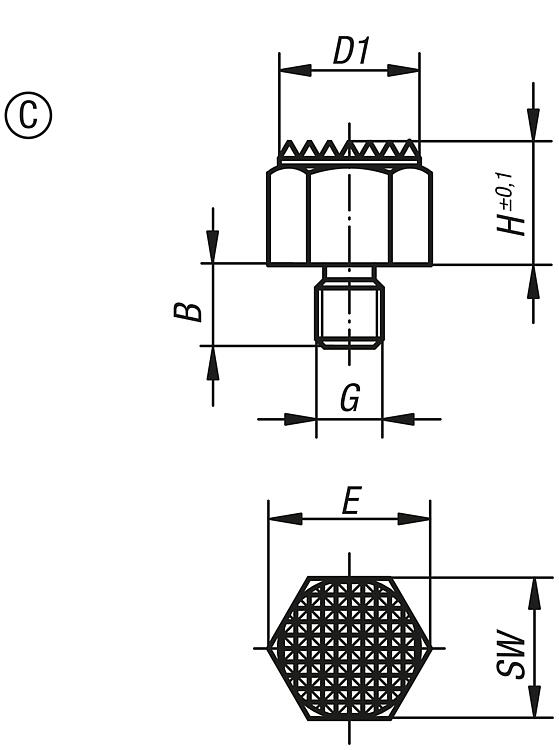

Form C: Außengewinde und Riffelfläche

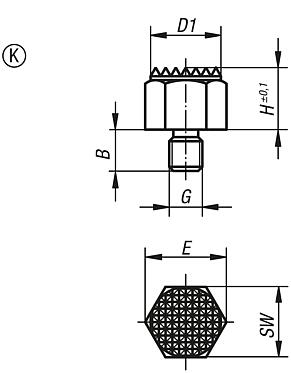

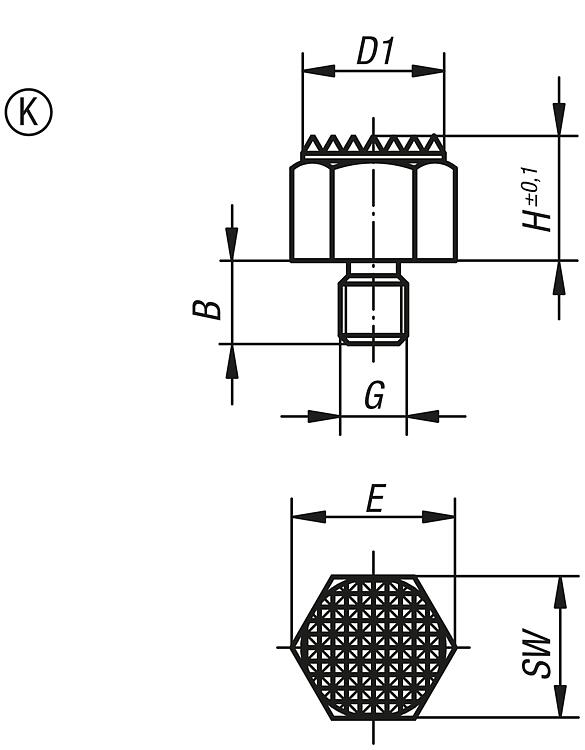

Form K: Außengewinde und Riffelfläche Hartmetall

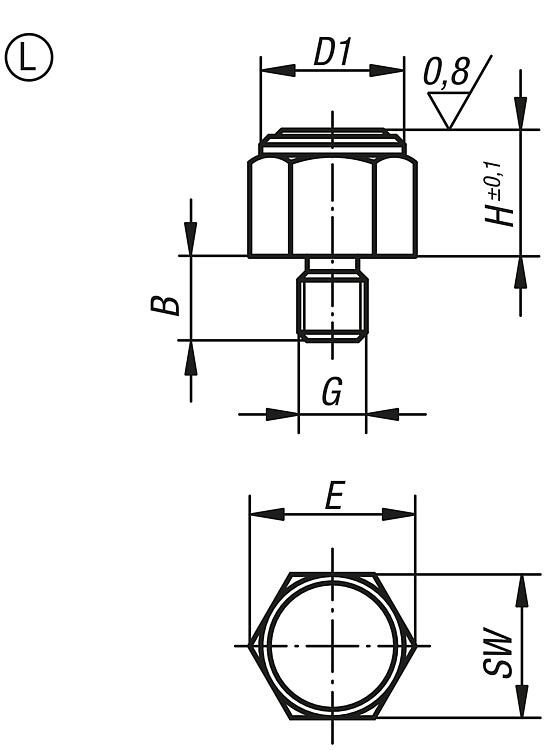

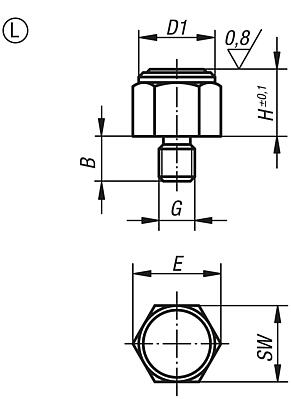

Form L: Außengewinde und POM Einsatz

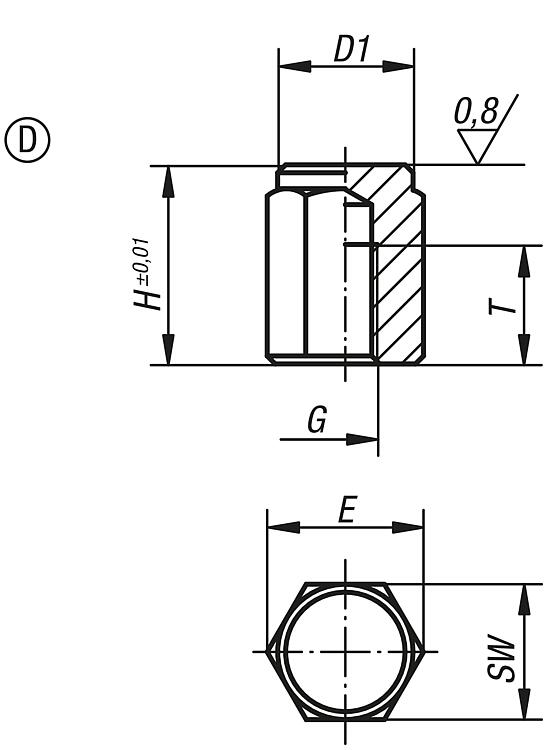

Form D: Innengewinde und Planfläche

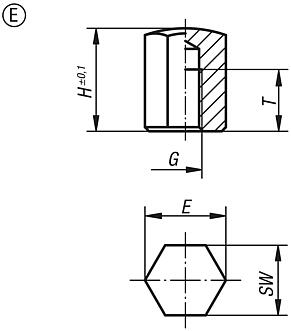

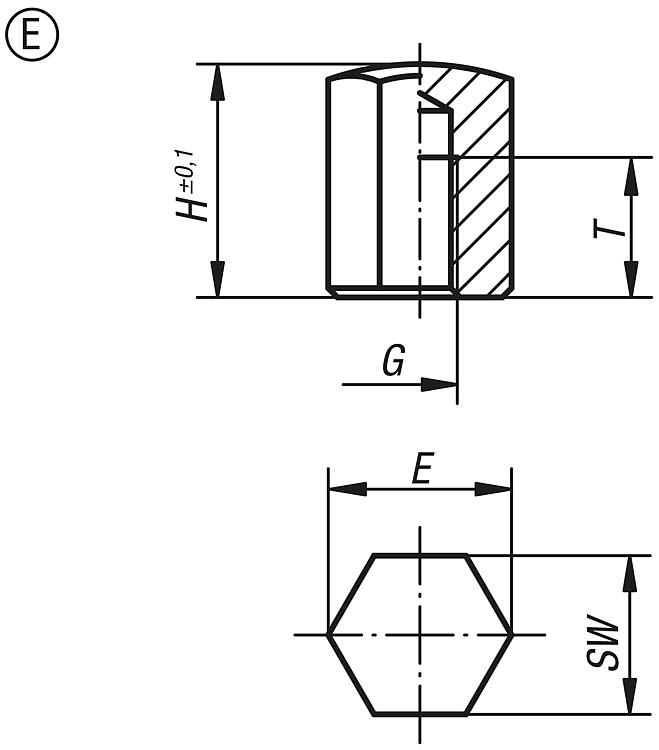

Form E: Innengewinde und Kugelfläche

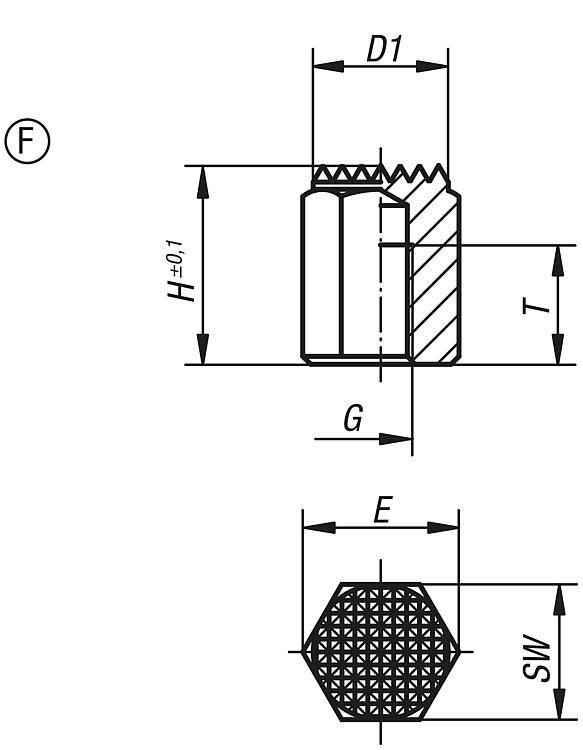

Form F: Innengewinde und Riffelfläche DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

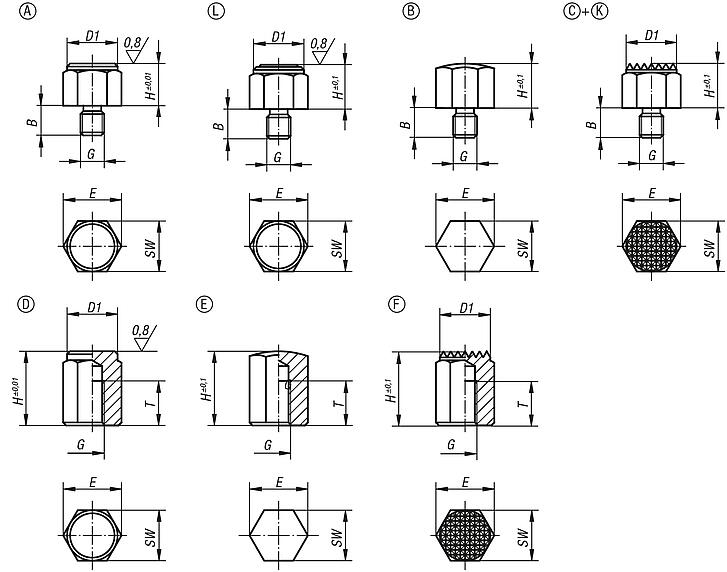

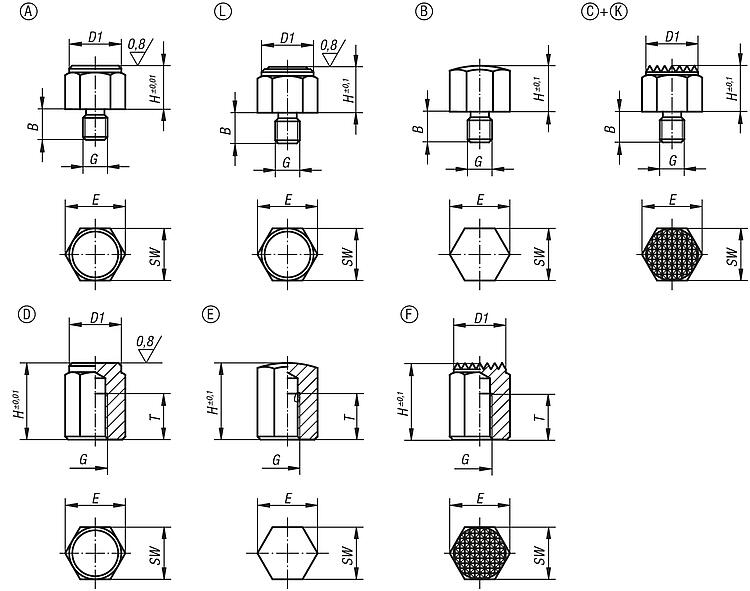

Zeichnungen (Gesamtübersicht) |
Positionsfüße mit Außengewinde und Planfläche, Form A |
mehr Info |
Bestellnummer
| Form | B | D1 | G | H | E | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0183.108 | A | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 |  | | 10,66 € | | | B0183.1104 | A | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 11,29 € | | | B0183.1081 | A | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 11,92 € | | | B0183.1101 | A | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 12,91 € | | | B0183.1103 | A | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 13,29 € | | | B0183.1152 | A | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 13,29 € | | | B0183.110 | A | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 14,41 € | | | B0183.115 | A | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 14,41 € | | | B0183.1151 | A | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 33,60 € | | | B0183.1201 | A | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 34,36 € | |
|
Positionsfüße mit Außengewinde und Kugelfläche, Form B |
mehr Info |
Bestellnummer
| Form | B | G | H | E | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0183.208 | B | 8 | M6 | 8 | 14,4 | 13 | 8,5 | | | 8,88 € | | | B0183.2104 | B | 10 | M6 | 10 | 14,4 | 13 | 8,5 | | | 9,41 € | | | B0183.2081 | B | 10 | M8 | 8 | 19,4 | 17 | 18 | | | 9,93 € | | | B0183.2101 | B | 10 | M8 | 10 | 19,4 | 17 | 18 | | | 10,74 € | | | B0183.2103 | B | 12 | M10 | 10 | 21,9 | 19 | 32 | | | 11,47 € | | | B0183.2152 | B | 12 | M10 | 15 | 21,9 | 19 | 32 | | | 11,47 € | | | B0183.210 | B | 14 | M12 | 10 | 25,2 | 22 | 60 | | | 12,34 € | | | B0183.215 | B | 14 | M12 | 15 | 25,2 | 22 | 60 | | | 12,61 € | | | B0183.2151 | B | 19 | M16 | 15 | 33 | 30 | 140 | | | 25,06 € | | | B0183.2201 | B | 19 | M16 | 20 | 33 | 30 | 140 | | | 25,70 € | |
|
Positionsfüße mit Außengewinde und Riffelfläche, Form C |
mehr Info |
Bestellnummer
| Form | B | D1 | G | H | E | SW | Anzieh-
drehmoment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0183.308 | C | 8 | 13 | M6 | 8 | 14,4 | 13 | 8,5 | | | 10,19 € | | | B0183.3102 | C | 10 | 13 | M6 | 10 | 14,4 | 13 | 8,5 | | | 10,78 € | | | B0183.3081 | C | 10 | 17 | M8 | 8 | 19,4 | 17 | 18 | | | 11,37 € | | | B0183.3101 | C | 10 | 17 | M8 | 10 | 19,4 | 17 | 18 | | | 12,31 € | | | B0183.3103 | C | 12 | 19 | M10 | 10 | 21,9 | 19 | 32 | | | 12,92 € | | | B0183.3152 | C | 12 | 19 | M10 | 15 | 21,9 | 19 | 32 | | | 12,92 € | | | B0183.310 | C | 14 | 22 | M12 | 10 | 25,2 | 22 | 60 | | | 13,10 € | | | B0183.315 | C | 14 | 22 | M12 | 15 | 25,2 | 22 | 60 | | | 13,10 € | | | B0183.3151 | C | 19 | 30 | M16 | 15 | 33 | 30 | 140 | | | 31,26 € | | | B0183.3201 | C | 19 | 30 | M16 | 20 | 33 | 30 | 140 | | | 32,21 € | |
|
|
|
Positionsfüße mit Innengewinde und Planfläche, Form D |
mehr Info |
Bestellnummer
| Form | D1 | G | H | T | E | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0183.410 | D | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 9,06 € | | | B0183.4151 | D | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 9,59 € | | | B0183.4101 | D | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 10,10 € | | | B0183.415 | D | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 10,95 € | | | B0183.4251 | D | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 12,23 € | | | B0183.4201 | D | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 11,47 € | | | B0183.4401 | D | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 12,77 € | | | B0183.420 | D | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 11,64 € | | | B0183.425 | D | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 11,95 € | | | B0183.430 | D | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 12,23 € | | | B0183.440 | D | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 12,86 € | | | B0183.450 | D | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 13,36 € | | | B0183.4301 | D | 30 | M16 | 30 | 20 | 33 | 30 | | | 30,56 € | | | B0183.4501 | D | 30 | M16 | 50 | 25 | 33 | 30 | | | 33,60 € | |
|
Positionsfüße mit Innengewinde und Kugelfläche, Form E |
mehr Info |
Bestellnummer
| Form | G | H | T | E | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0183.510 | E | M6 | 10 | 6 | 14,4 | 13 | | | 7,47 € | | | B0183.5151 | E | M6 | 15 | 10 | 14,4 | 13 | | | 7,91 € | | | B0183.5101 | E | M8 | 10 | 6 | 19,4 | 17 | | | 8,36 € | | | B0183.515 | E | M8 | 15 | 6 | 19,4 | 17 | | | 9,03 € | | | B0183.5251 | E | M8 | 25 | 16 | 19,4 | 17 | | | 9,34 € | | | B0183.5201 | E | M10 | 20 | 10 | 21,9 | 19 | | | 9,91 € | | | B0183.5401 | E | M10 | 40 | 15 | 21,9 | 19 | | | 10,95 € | | | B0183.520 | E | M12 | 20 | 10 | 25,2 | 22 | | | 9,97 € | | | B0183.525 | E | M12 | 25 | 15 | 25,2 | 22 | | | 10,02 € | | | B0183.530 | E | M12 | 30 | 20 | 25,2 | 22 | | | 10,40 € | | | B0183.540 | E | M12 | 40 | 25 | 25,2 | 22 | | | 11,05 € | | | B0183.550 | E | M12 | 50 | 25 | 25,2 | 22 | | | 11,60 € | | | B0183.5301 | E | M16 | 30 | 20 | 33 | 30 | | | 22,24 € | | | B0183.5501 | E | M16 | 50 | 25 | 33 | 30 | | | 23,09 € | |
|
Positionsfüße mit Innengewinde und Riffelfläche, Form F |
mehr Info |
Bestellnummer
| Form | D1 | G | H | T | E | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0183.610 | F | 13 | M6 | 10 | 6 | 14,4 | 13 | | | 8,45 € | | | B0183.6151 | F | 13 | M6 | 15 | 10 | 14,4 | 13 | | | 9,17 € | | | B0183.6101 | F | 17 | M8 | 10 | 6 | 19,4 | 17 | | | 9,69 € | | | B0183.615 | F | 17 | M8 | 15 | 6 | 19,4 | 17 | | | 10,46 € | | | B0183.6251 | F | 17 | M8 | 25 | 16 | 19,4 | 17 | | | 10,72 € | | | B0183.6201 | F | 19 | M10 | 20 | 10 | 21,9 | 19 | | | 10,69 € | | | B0183.6401 | F | 19 | M10 | 40 | 15 | 21,9 | 19 | | | 11,87 € | | | B0183.620 | F | 22 | M12 | 20 | 10 | 25,2 | 22 | | | 10,74 € | | | B0183.625 | F | 22 | M12 | 25 | 15 | 25,2 | 22 | | | 11,05 € | | | B0183.630 | F | 22 | M12 | 30 | 20 | 25,2 | 22 | | | 11,20 € | | | B0183.640 | F | 22 | M12 | 40 | 25 | 25,2 | 22 | | | 11,95 € | | | B0183.650 | F | 22 | M12 | 50 | 25 | 25,2 | 22 | | | 12,61 € | | | B0183.6301 | F | 30 | M16 | 30 | 20 | 33 | 30 | | | 28,17 € | | | B0183.6501 | F | 30 | M16 | 50 | 25 | 33 | 30 | | | 29,52 € | |
|
