B0294Sterngriffe ähnlich DIN 6336 aus Aluminium |
zurück |
|
|
BeschreibungWerkstoff:Aluminium.
Gewindestift Edelstahl 1.4305.
Querstift Edelstahl 1.4310. Ausführung:gleitgeschliffen oder geschliffen und poliert.

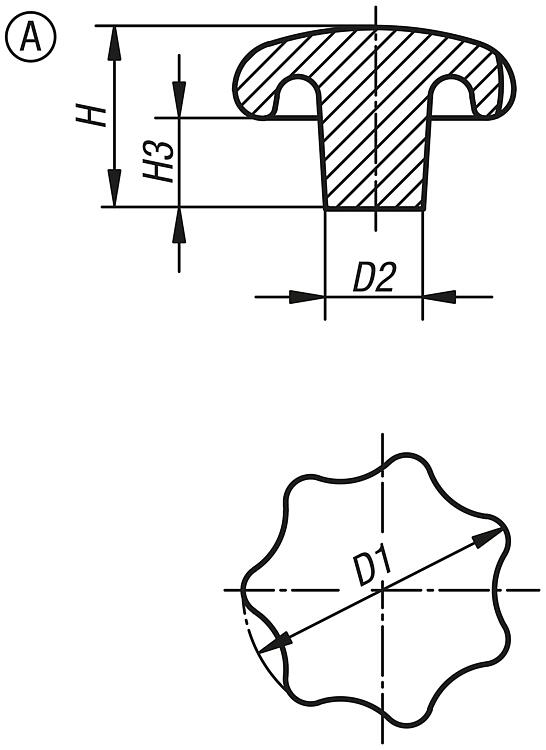

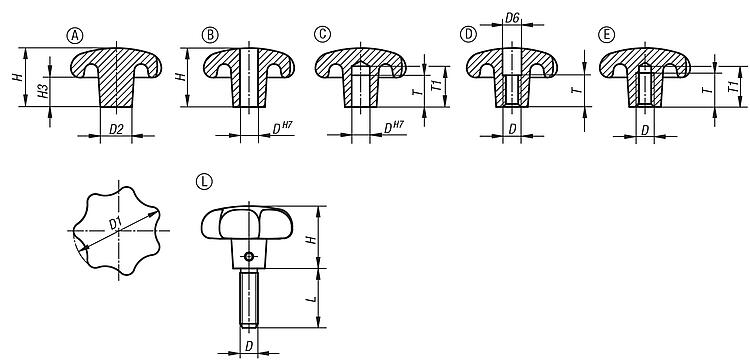

Gewindestift und Querstift blank.Auf Anfrage:Sterngriffe als Rohling (nicht gleitgeschliffen).Zeichnungshinweis:Form A: Rohling
Form B: durchgehende Bohrung
Form C: Sackloch
Form D: Gewinde aufgebohrt
Form E: Gewindesackloch
Form L: mit Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

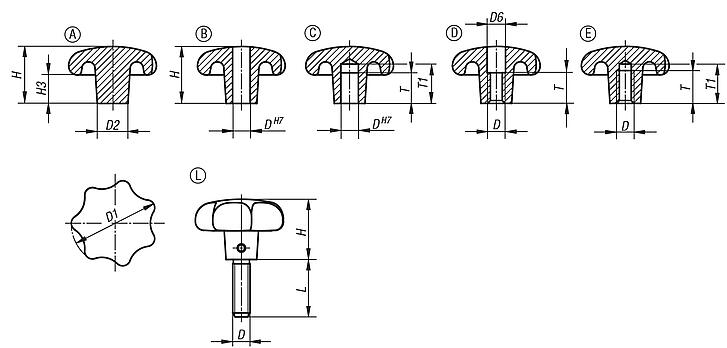

Zeichnungen (Gesamtübersicht) |
|

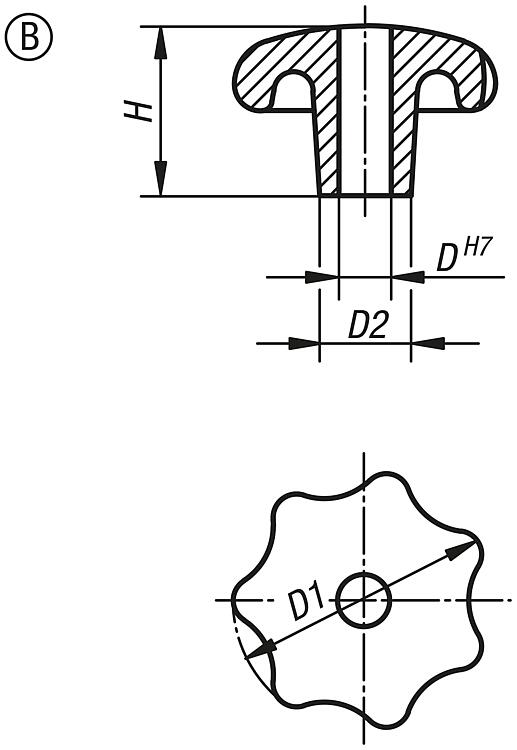

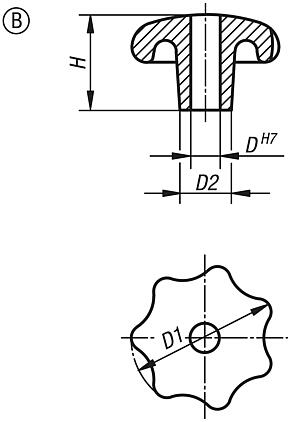

Sterngriffe ähnlich DIN 6336 aus Aluminium, Form B, durchgehende Bohrung |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | CAD | Zub. | Preis | Bestellen |
|---|
| B0294.24008 | B | gleitgeschliffen | 8 | 40 | 14 | 25 |  | | 4,94 € | | | B0294.25010 | B | gleitgeschliffen | 10 | 50 | 18 | 32 | | | 6,18 € | | | B0294.26312 | B | gleitgeschliffen | 12 | 63 | 20 | 40 | | | 7,84 € | | | B0294.28016 | B | gleitgeschliffen | 16 | 80 | 25 | 50 | | | 10,30 € | | | B0294.240082 | B | poliert | 8 | 40 | 14 | 25 | | | 8,43 € | | | B0294.250102 | B | poliert | 10 | 50 | 18 | 32 | | | 10,30 € | | | B0294.263122 | B | poliert | 12 | 63 | 20 | 40 | | | 11,38 € | | | B0294.280162 | B | poliert | 16 | 80 | 25 | 50 | | | 17,12 € | |
|

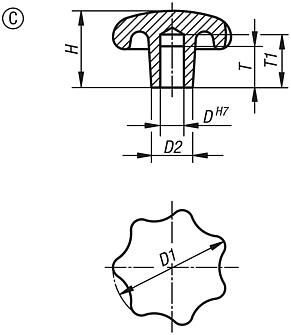

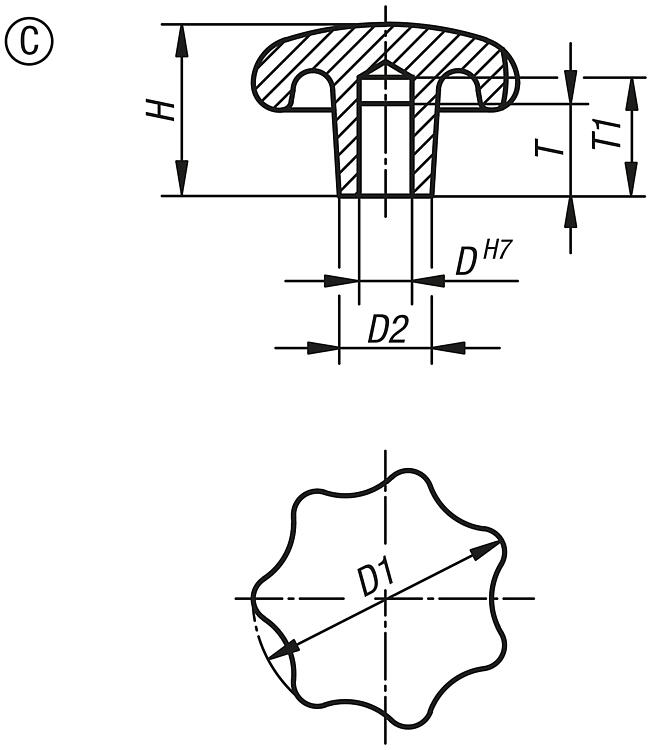

Sterngriffe ähnlich DIN 6336 aus Aluminium, Form C, Sackloch |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0294.34008 | C | gleitgeschliffen | 8 | 40 | 14 | 25 | 15 | 18 | | | 4,94 € | | | B0294.35010 | C | gleitgeschliffen | 10 | 50 | 18 | 32 | 18 | 21 | | | 6,18 € | | | B0294.36312 | C | gleitgeschliffen | 12 | 63 | 20 | 40 | 22 | 25 | | | 7,84 € | | | B0294.38016 | C | gleitgeschliffen | 16 | 80 | 25 | 50 | 28 | 32 | | | 10,30 € | | | B0294.340082 | C | poliert | 8 | 40 | 14 | 25 | 15 | 18 | | | 8,43 € | | | B0294.350102 | C | poliert | 10 | 50 | 18 | 32 | 18 | 21 | | | 10,30 € | | | B0294.363122 | C | poliert | 12 | 63 | 20 | 40 | 22 | 25 | | | 11,38 € | | | B0294.380162 | C | poliert | 16 | 80 | 25 | 50 | 28 | 32 | | | 17,12 € | |
|

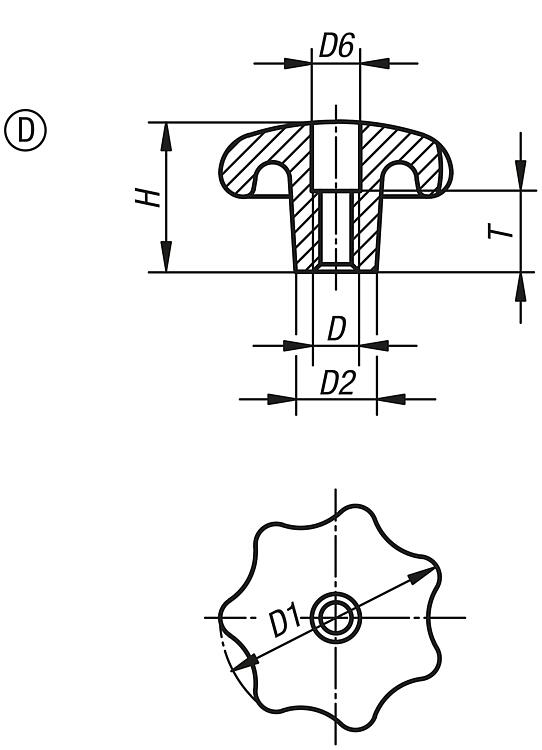

Sterngriffe ähnlich DIN 6336 aus Aluminium, Form D, Gewinde aufgebohrt |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0294.44008 | D | gleitgeschliffen | M8 | 40 | 14 | 8,4 | 25 | 12 | | | 4,94 € | | | B0294.45010 | D | gleitgeschliffen | M10 | 50 | 18 | 10,5 | 32 | 16 | | | 6,18 € | | | B0294.46312 | D | gleitgeschliffen | M12 | 63 | 20 | 13 | 40 | 20 | | | 7,84 € | | | B0294.48016 | D | gleitgeschliffen | M16 | 80 | 25 | 17 | 50 | 30 | | | 10,30 € | | | B0294.440082 | D | poliert | M8 | 40 | 14 | 8,4 | 25 | 12 | | | 8,43 € | | | B0294.450102 | D | poliert | M10 | 50 | 18 | 10,5 | 32 | 16 | | | 10,30 € | | | B0294.463122 | D | poliert | M12 | 63 | 20 | 13 | 40 | 20 | | | 11,38 € | | | B0294.480162 | D | poliert | M16 | 80 | 25 | 17 | 50 | 30 | | | 17,12 € | |
|

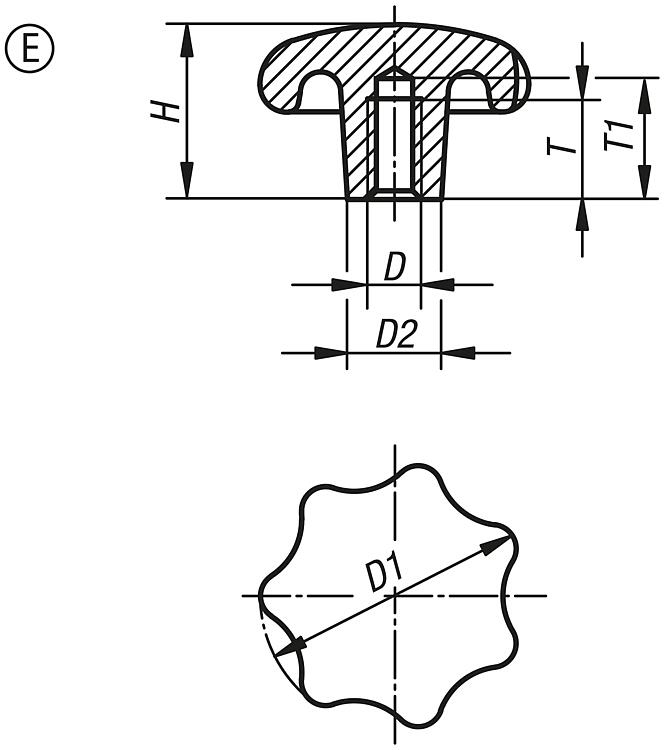

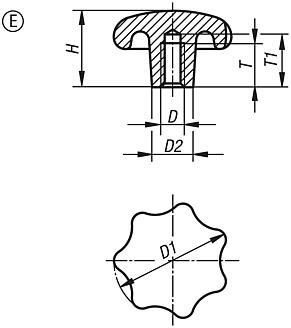

Sterngriffe ähnlich DIN 6336 aus Aluminium, Form E, Gewindesackloch |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0294.54008 | E | gleitgeschliffen | M8 | 40 | 16 | 25 | 15 | 18 | | | 4,94 € | | | B0294.55010 | E | gleitgeschliffen | M10 | 50 | 18 | 32 | 18 | 21 | | | 6,18 € | | | B0294.56312 | E | gleitgeschliffen | M12 | 63 | 20 | 40 | 22 | 25 | | | 7,84 € | | | B0294.58016 | E | gleitgeschliffen | M16 | 80 | 25 | 50 | 28 | 32 | | | 10,30 € | | | B0294.540082 | E | poliert | M8 | 40 | 14 | 25 | 15 | 18 | | | 8,43 € | | | B0294.550102 | E | poliert | M10 | 50 | 18 | 32 | 18 | 21 | | | 10,30 € | | | B0294.563122 | E | poliert | M12 | 63 | 20 | 40 | 22 | 25 | | | 11,38 € | | | B0294.580162 | E | poliert | M16 | 80 | 25 | 50 | 28 | 32 | | | 17,12 € | |
|

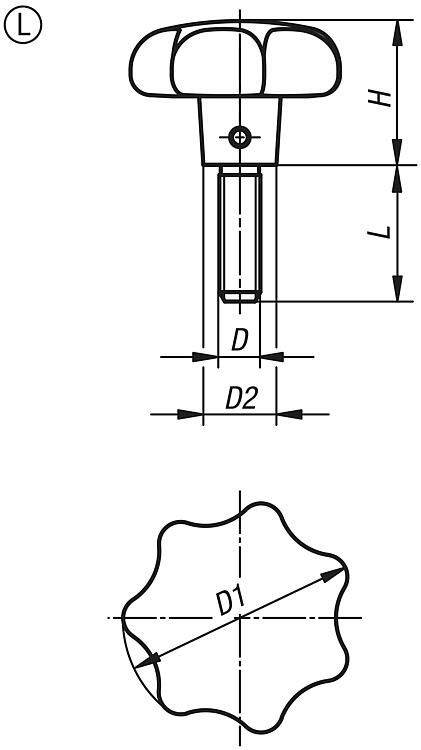

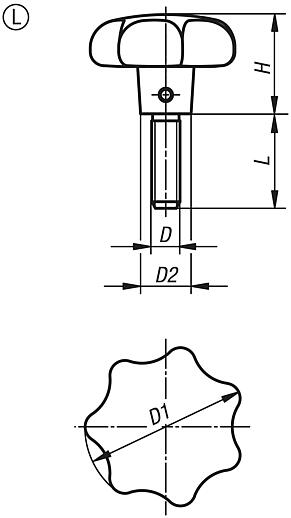

Sterngriffe ähnlich DIN 6336 aus Aluminium, Form L, mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1
| D2 | H | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0294.64008X20 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 20 | | | 8,64 € | | | B0294.64008X25 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 25 | | | 8,82 € | | | B0294.64008X30 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 30 | | | 8,87 € | | | B0294.64008X40 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 40 | | | 9,04 € | | | B0294.65010X25 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 25 | | | 10,27 € | | | B0294.65010X30 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 30 | | | 10,46 € | | | B0294.65010X40 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 40 | | | 10,69 € | | | B0294.65010X50 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 50 | | | 10,86 € | | | B0294.66312X30 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 30 | | | 12,96 € | | | B0294.66312X40 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 40 | | | 13,11 € | | | B0294.66312X50 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 50 | | | 13,64 € | | | B0294.66312X60 | L | gleitgeschliffen | M12 | 63 | 20 | 40 | 60 | | | 13,88 € | |
|
