B0291Sterngriffe Kunststoff (Duroplast), ähnlich DIN 6336,... |
zurück |
|
|
BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse bzw. Gewindebolzen Stahl verzinkt, blau passiviert.Ausführung:hochglanzpoliert.Hinweis:Bei der Ausführung B0291.22004 ist die Buchse aus Messing.Auf Anfrage:Weitere Farben.Zeichnungshinweis:Form K: Innengewinde
Form L: Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

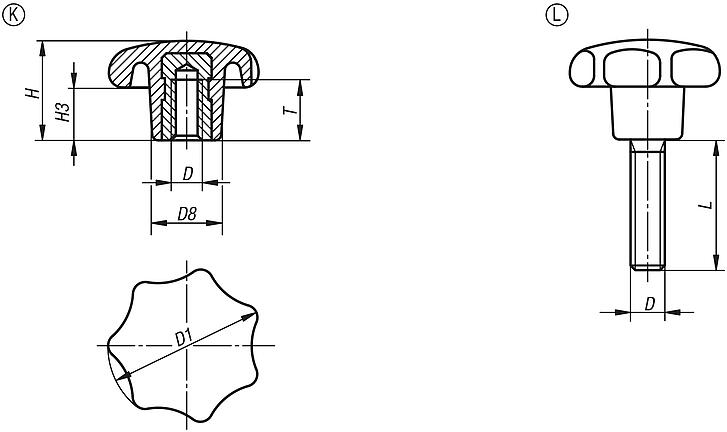

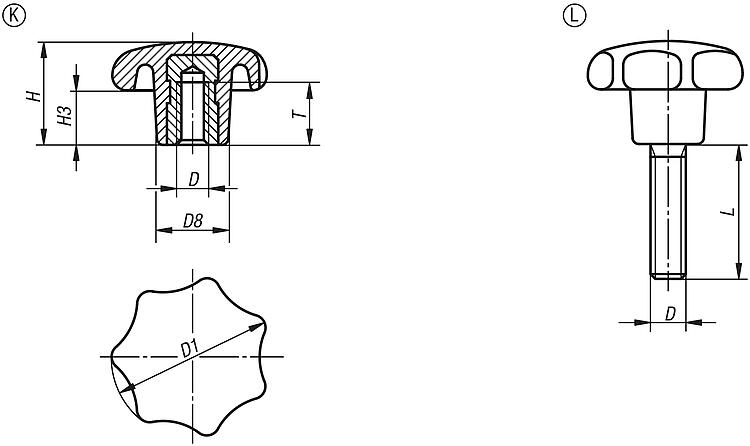

Zeichnungen (Gesamtübersicht) |

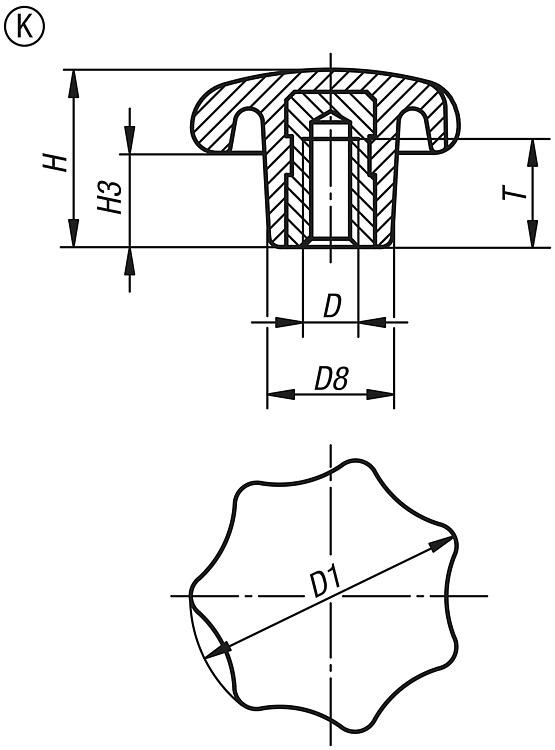

Sterngriffe Kunststoff (Duroplast), ähnlich DIN 6336, Gewindeeinsatz Stahl, Innengewinde, Form K |
mehr Info |
Bestellnummer
| Form | D | D1 | D8 | H | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0291.22004 | K | M4 | 20 | 10 | 13 | 7 | 8 |  | | 0,71 € | | | B0291.22505 | K | M5 | 25 | 12 | 16 | 8 | 10,5 | | | 0,58 € | | | B0291.23206 | K | M6 | 32 | 14 | 20 | 10 | 16 | | | 0,67 € | | | B0291.24008 | K | M8 | 40 | 18 | 25 | 12 | 18 | | | 0,94 € | | | B0291.25010 | K | M10 | 50 | 21 | 32 | 16 | 25 | | | 1,34 € | | | B0291.26312 | K | M12 | 63 | 26 | 40 | 19 | 27 | | | 2,09 € | | | B0291.28016 | K | M16 | 80 | 36 | 48 | 25 | 33 | | | 4,33 € | |
|

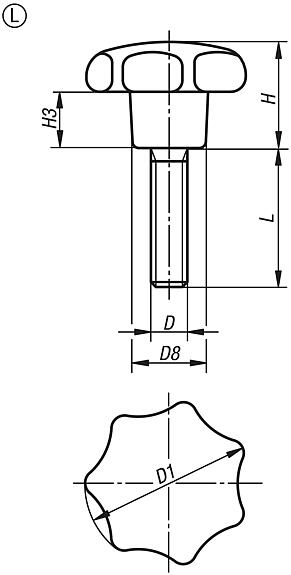

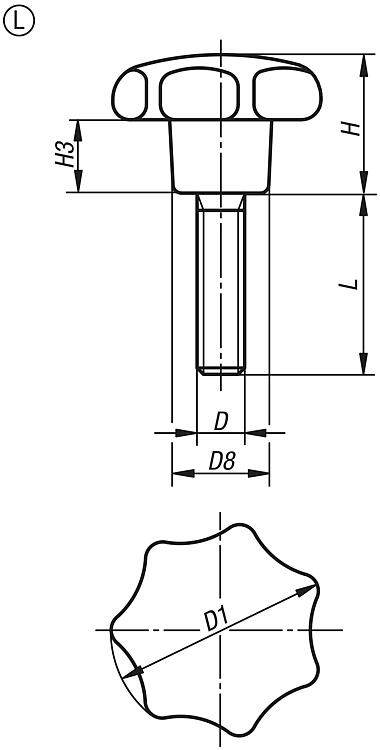

Sterngriffe Kunststoff (Duroplast), ähnlich DIN 6336, Gewindeeinsatz Stahl, Außengewinde, Form L |
mehr Info |
| Bestellnummer | Form | D | D1 | D8 | H | H3 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0291.42505X15 | L | M5 | 25 | 12 | 16 | 8 | 15 | | | 0,69 € | | | B0291.42505X20 | L | M5 | 25 | 12 | 16 | 8 | 20 | | | 0,75 € | | | B0291.42505X25 | L | M5 | 25 | 12 | 16 | 8 | 25 | | | 0,94 € | | | B0291.43206X15 | L | M6 | 32 | 14 | 20 | 10 | 15 | | | 0,75 € | | | B0291.43206X20 | L | M6 | 32 | 14 | 20 | 10 | 20 | | | 0,75 € | | | B0291.43206X25 | L | M6 | 32 | 14 | 20 | 10 | 25 | | | 0,77 € | | | B0291.43206X30 | L | M6 | 32 | 14 | 20 | 10 | 30 | | | 0,81 € | | | B0291.44008X20 | L | M8 | 40 | 18 | 25 | 12 | 20 | | | 1,05 € | | | B0291.44008X25 | L | M8 | 40 | 18 | 25 | 12 | 25 | | | 1,07 € | | | B0291.44008X30 | L | M8 | 40 | 18 | 25 | 12 | 30 | | | 1,09 € | | | B0291.44008X35 | L | M8 | 40 | 18 | 25 | 12 | 35 | | | 1,15 € | | | B0291.44008X40 | L | M8 | 40 | 18 | 25 | 12 | 40 | | | 1,18 € | | | B0291.45010X25 | L | M10 | 50 | 22 | 32 | 16 | 25 | | | 1,61 € | | | B0291.45010X30 | L | M10 | 50 | 22 | 32 | 16 | 30 | | | 1,63 € | | | B0291.45010X35 | L | M10 | 50 | 22 | 32 | 16 | 35 | | | 1,73 € | | | B0291.45010X40 | L | M10 | 50 | 22 | 32 | 16 | 40 | | | 1,75 € | | | B0291.45010X50 | L | M10 | 50 | 22 | 32 | 16 | 50 | | | 2,21 € | | | B0291.46312X30 | L | M12 | 63 | 26 | 40 | 19 | 30 | | | 2,47 € | | | B0291.46312X35 | L | M12 | 63 | 26 | 40 | 19 | 35 | | | 2,53 € | | | B0291.46312X40 | L | M12 | 63 | 26 | 40 | 19 | 40 | | | 2,59 € | | | B0291.46312X50 | L | M12 | 63 | 26 | 40 | 19 | 50 | | | 2,69 € | | | B0291.46312X60 | L | M12 | 63 | 26 | 40 | 19 | 60 | | | 2,90 € | | | B0291.48016X30 | L | M16 | 80 | 35 | 50 | 25 | 30 | | | 4,48 € | | | B0291.48016X40 | L | M16 | 80 | 35 | 50 | 25 | 40 | | | 4,66 € | | | B0291.48016X50 | L | M16 | 80 | 35 | 50 | 25 | 50 | | | 4,89 € | | | B0291.48016X60 | L | M16 | 80 | 35 | 50 | 25 | 60 | | | 5,13 € | |
|
