B0286Kreuzgriffe ähnlich DIN 6335 aus Aluminium |
zurück |
|
|
BeschreibungWerkstoff:Aluminium.
Gewindestift Edelstahl 1.4305 (entspricht AISI 303).
Querstift Edelstahl 1.4310 (entspricht AISI 301).Ausführung:gleitgeschliffen oder geschliffen und poliert.

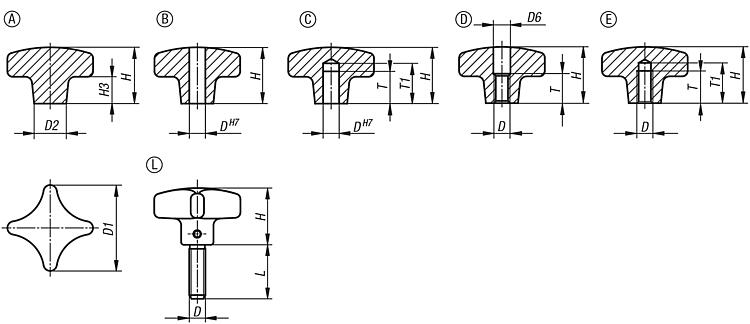

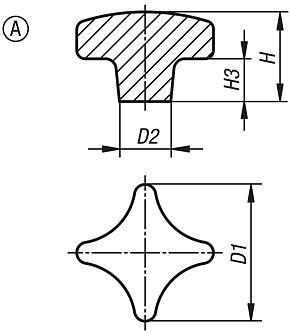

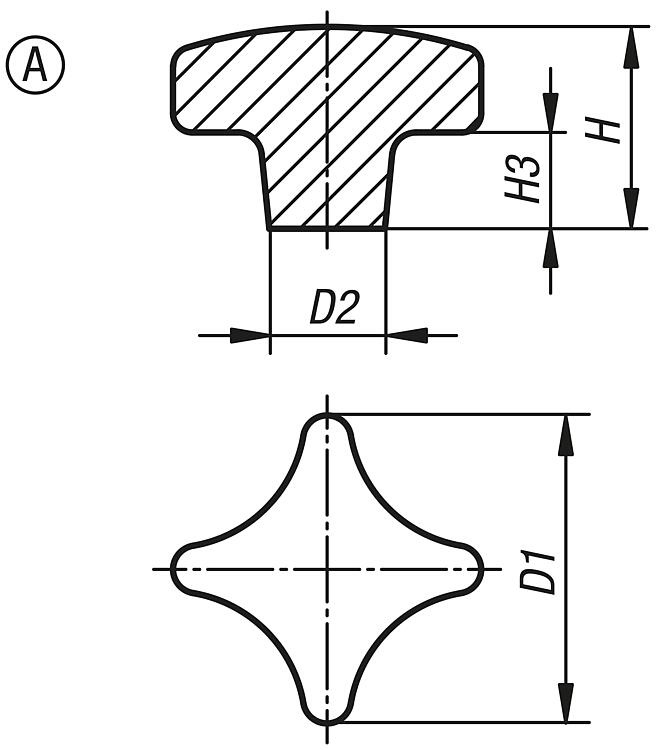

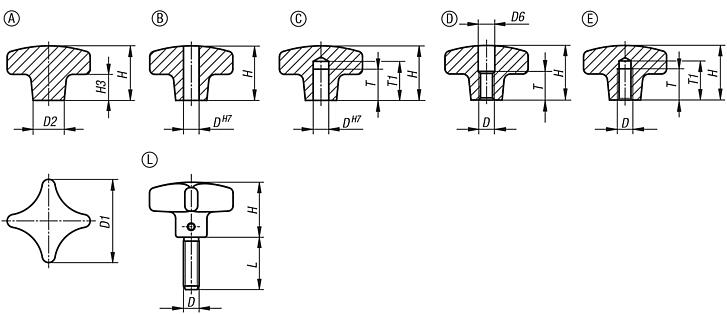

Gewindestift und Querstift blank.Auf Anfrage:Kreuzgriffe als Rohling (nicht gleitgeschliffen).Zeichnungshinweis:Form A: Rohling
Form B: durchgehende Bohrung
Form C: Sackloch
Form D: Gewinde aufgebohrt
Form E: Gewindesackloch
Form L: mit Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
|

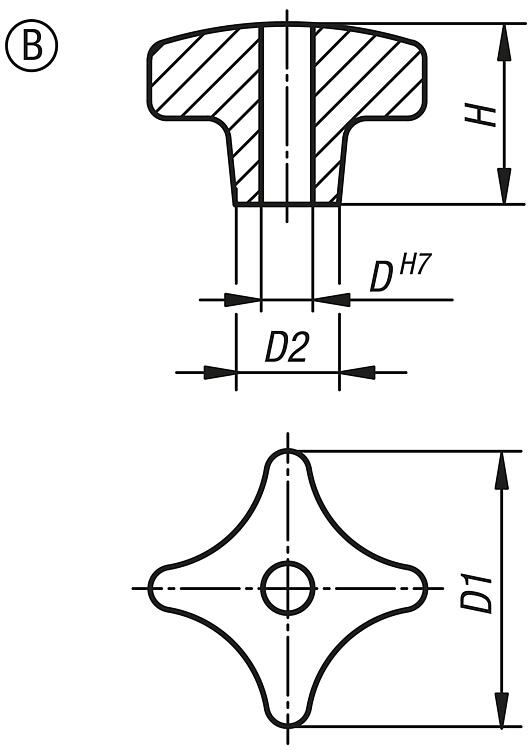

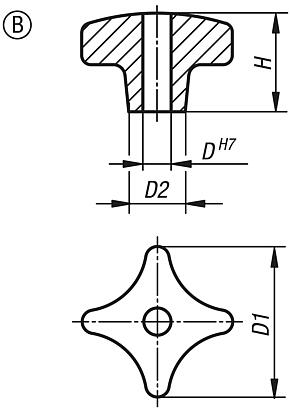

Kreuzgriffe ähnlich DIN 6335 aus Aluminium, Form B, durchgehende Bohrung |
mehr Info |
| Bestellnummer | Form
| Oberfläche
| D1 | D | D2 | H | CAD | Zub. | Preis | Bestellen |
|---|
| B0286.205010 | B | gleitgeschliffen | 50 | 10 | 18 | 32 |  | | 4,90 € | | | B0286.206312 | B | gleitgeschliffen | 63 | 12 | 25 | 40 | | | 6,85 € | | | B0286.204008 | B | gleitgeschliffen | 40 | 8 | 14 | 25 | | | 4,19 € | | | B0286.208016 | B | gleitgeschliffen | 80 | 16 | 25 | 50 | | | 10,26 € | | | B0286.2040082 | B | poliert | 40 | 8 | 14 | 25 | | | 7,27 € | | | B0286.2050102 | B | poliert | 50 | 10 | 18 | 32 | | | 8,28 € | | | B0286.2063122 | B | poliert | 63 | 12 | 25 | 40 | | | 10,70 € | | | B0286.2080162 | B | poliert | 80 | 16 | 25 | 50 | | | 14,51 € | |
|

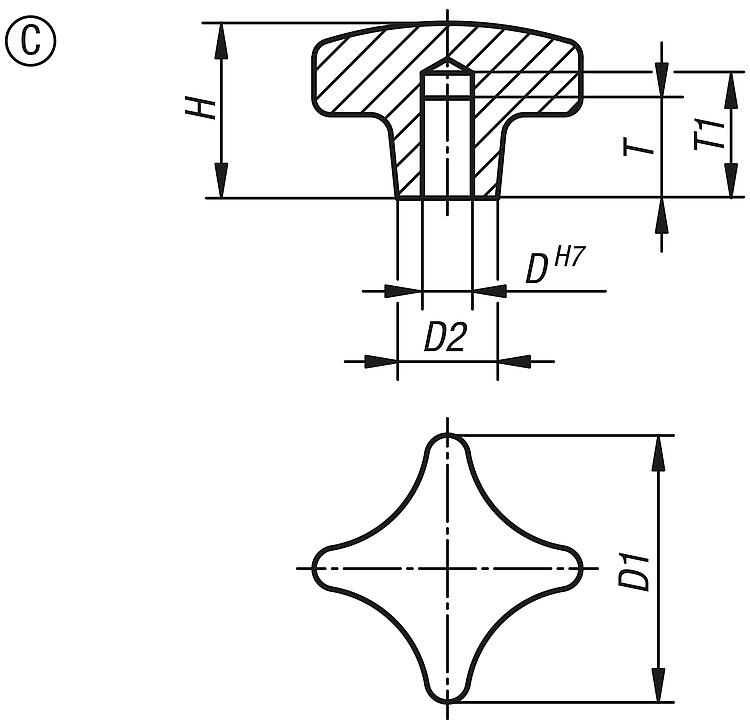

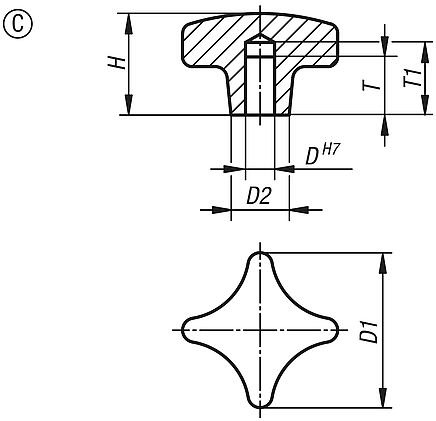

Kreuzgriffe ähnlich DIN 6335 aus Aluminium, Form C, Sackloch |
mehr Info |
| Bestellnummer | Form
| Oberfläche
| D | D1 | D2 | H | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0286.305010 | C | gleitgeschliffen | 10 | 50 | 18 | 32 | 18 | 21 | | | 4,90 € | | | B0286.306312 | C | gleitgeschliffen | 12 | 63 | 25 | 40 | 22 | 25 | | | 6,85 € | | | B0286.304008 | C | gleitgeschliffen | 8 | 40 | 14 | 25 | 15 | 18 | | | 4,19 € | | | B0286.308016 | C | gleitgeschliffen | 16 | 80 | 25 | 50 | 28 | 32 | | | 10,26 € | | | B0286.3040082 | C | poliert | 8 | 40 | 14 | 25 | 15 | 18 | | | 7,27 € | | | B0286.3050102 | C | poliert | 10 | 50 | 18 | 32 | 18 | 21 | | | 8,28 € | | | B0286.3063122 | C | poliert | 12 | 63 | 25 | 40 | 22 | 25 | | | 10,70 € | | | B0286.3080162 | C | poliert | 16 | 80 | 25 | 50 | 28 | 32 | | | 14,51 € | |
|

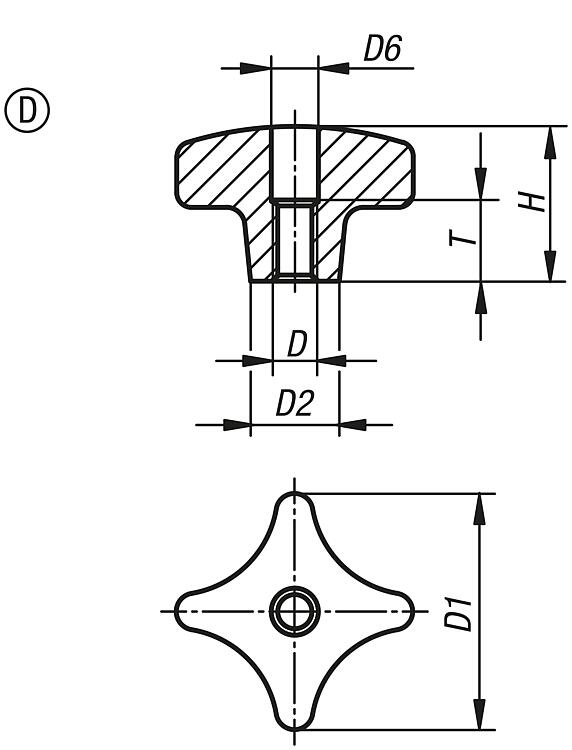

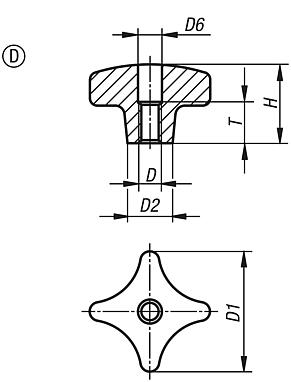

Kreuzgriffe ähnlich DIN 6335 aus Aluminium, Form D, Gewinde aufgebohrt |
mehr Info |
| Bestellnummer | Form
| Oberfläche
| D | D1 | D2 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0286.404008 | D | gleitgeschliffen | M8 | 40 | 14 | 8,4 | 25 | 15 | | | 4,52 € | | | B0286.405010 | D | gleitgeschliffen | M10 | 50 | 18 | 10,5 | 32 | 18 | | | 5,25 € | | | B0286.406312 | D | gleitgeschliffen | M12 | 63 | 25 | 13 | 40 | 22 | | | 7,16 € | | | B0286.408016 | D | gleitgeschliffen | M16 | 80 | 25 | 17 | 50 | 28 | | | 10,59 € | | | B0286.4040082 | D | poliert | M8 | 40 | 14 | 8,4 | 25 | 15 | | | 7,60 € | | | B0286.4050102 | D | poliert | M10 | 50 | 18 | 10,5 | 32 | 18 | | | 8,60 € | | | B0286.4063122 | D | poliert | M12 | 63 | 25 | 13 | 40 | 22 | | | 11,04 € | | | B0286.4080162 | D | poliert | M16 | 80 | 25 | 17 | 50 | 28 | | | 14,81 € | |
|

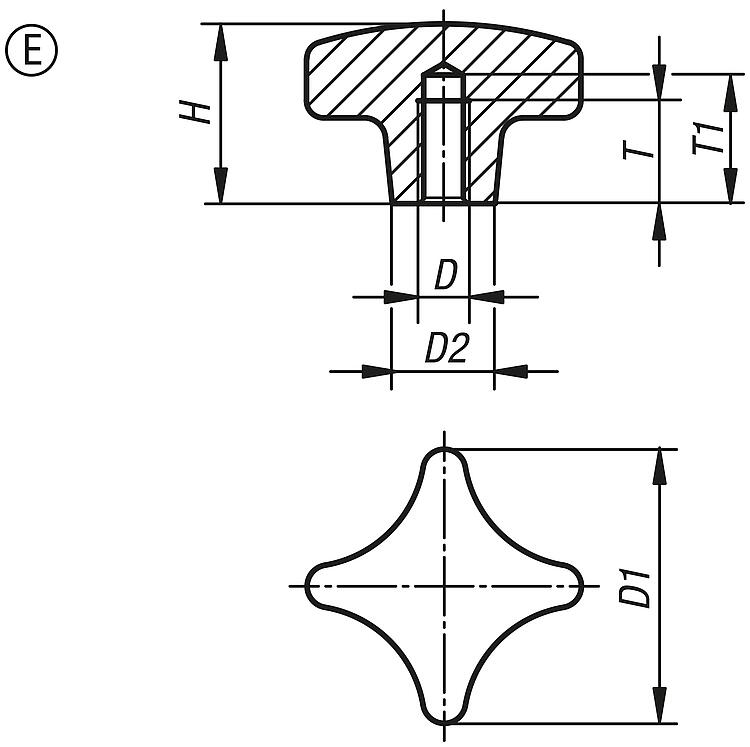

Kreuzgriffe ähnlich DIN 6335 aus Aluminium, Form E, Gewindesackloch |
mehr Info |
| Bestellnummer | Form
| Oberfläche
| D | D1 | D2 | H | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0286.504008 | E | gleitgeschliffen | M8 | 40 | 14 | 25 | 15 | 18 | | | 4,19 € | | | B0286.505010 | E | gleitgeschliffen | M10 | 50 | 18 | 32 | 18 | 21 | | | 4,90 € | | | B0286.506312 | E | gleitgeschliffen | M12 | 63 | 25 | 40 | 22 | 25 | | | 6,85 € | | | B0286.508016 | E | gleitgeschliffen | M16 | 80 | 25 | 50 | 28 | 32 | | | 10,26 € | | | B0286.5040082 | E | poliert | M8 | 40 | 14 | 25 | 15 | 18 | | | 7,27 € | | | B0286.5050102 | E | poliert | M10 | 50 | 18 | 32 | 18 | 21 | | | 8,28 € | | | B0286.5063122 | E | poliert | M12 | 63 | 25 | 40 | 22 | 25 | | | 10,70 € | | | B0286.5080162 | E | poliert | M16 | 80 | 25 | 50 | 28 | 32 | | | 14,51 € | |
|

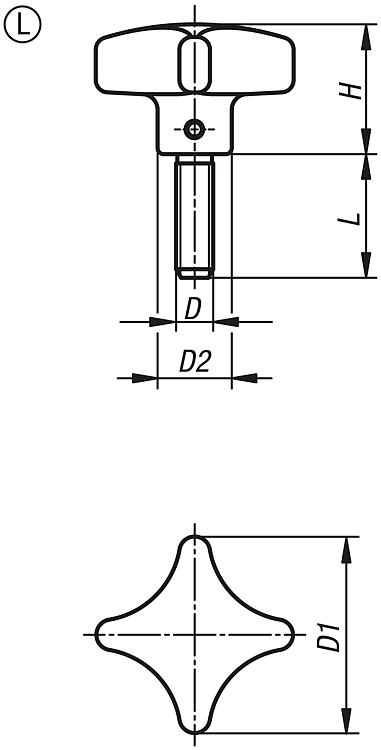

Kreuzgriffe ähnlich DIN 6335 aus Aluminium, Form L, mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1
| D2 | H | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0286.604008X20 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 20 | | | 8,52 € | | | B0286.604008X25 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 25 | | | 8,62 € | | | B0286.604008X30 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 30 | | | 8,69 € | | | B0286.604008X40 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 40 | | | 8,96 € | | | B0286.604008X50 | L | gleitgeschliffen | M8 | 40 | 14 | 25 | 50 | | | 9,08 € | | | B0286.605010X20 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 20 | | | 9,68 € | | | B0286.605010X25 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 25 | | | 9,70 € | | | B0286.605010X30 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 30 | | | 9,83 € | | | B0286.605010X40 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 40 | | | 9,93 € | | | B0286.605010X50 | L | gleitgeschliffen | M10 | 50 | 18 | 32 | 50 | | | 10,08 € | | | B0286.606312X20 | L | gleitgeschliffen | M12 | 63 | 25 | 40 | 20 | | | 11,94 € | | | B0286.606312X30 | L | gleitgeschliffen | M12 | 63 | 25 | 40 | 30 | | | 12,07 € | | | B0286.606312X40 | L | gleitgeschliffen | M12 | 63 | 25 | 40 | 40 | | | 12,33 € | | | B0286.606312X50 | L | gleitgeschliffen | M12 | 63 | 25 | 40 | 50 | | | 13,20 € | |
|
