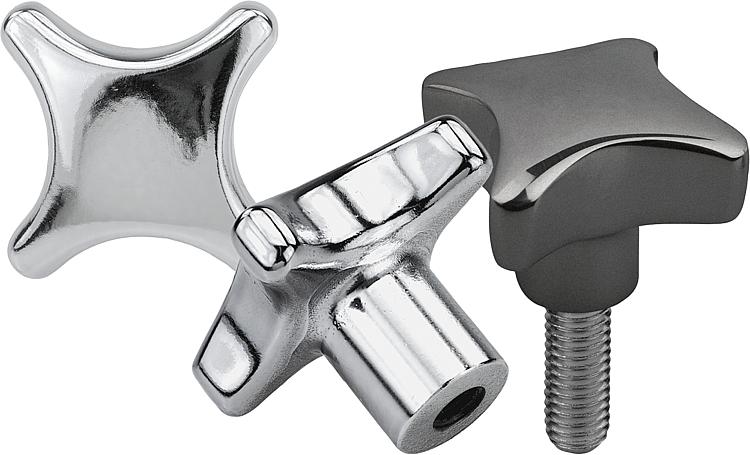

B0287Kreuzgriffe ähnlich DIN 6335 Edelstahl |
zurück |
|
|
BeschreibungWerkstoff:Edelstahl 1.4308 (enspricht AISI "316").
Gewindestift Edelstahl 1.4305 (entspricht AISI 303).
Querstift Edelstahl 1.4310 (entspricht AISI 301). Ausführung:geschliffen und poliert oder gestrahlt.
Gewindestift und Querstift blank.Zeichnungshinweis:Form B: durchgehende Bohrung
Form C: Sackloch
Form D: Gewinde aufgebohrt
Form E: Gewindesackloch
Form L: mit Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

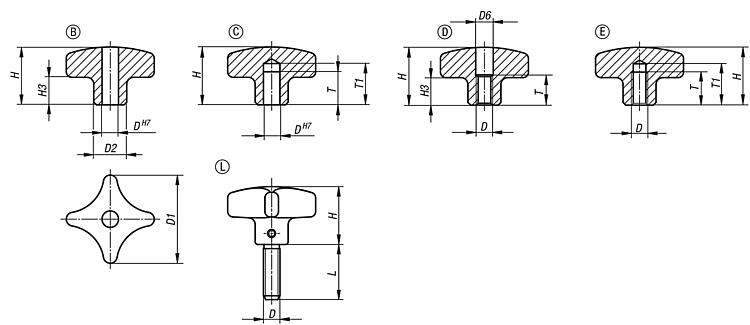

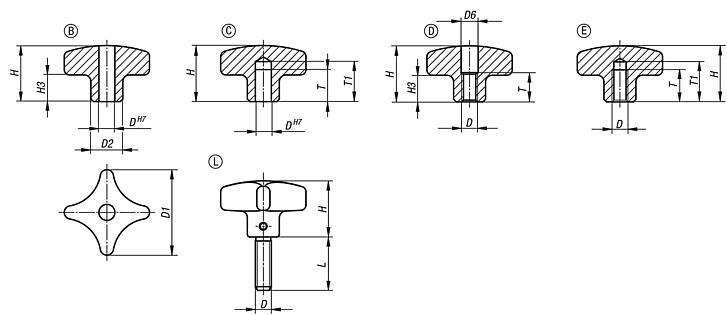

Zeichnungen (Gesamtübersicht) |

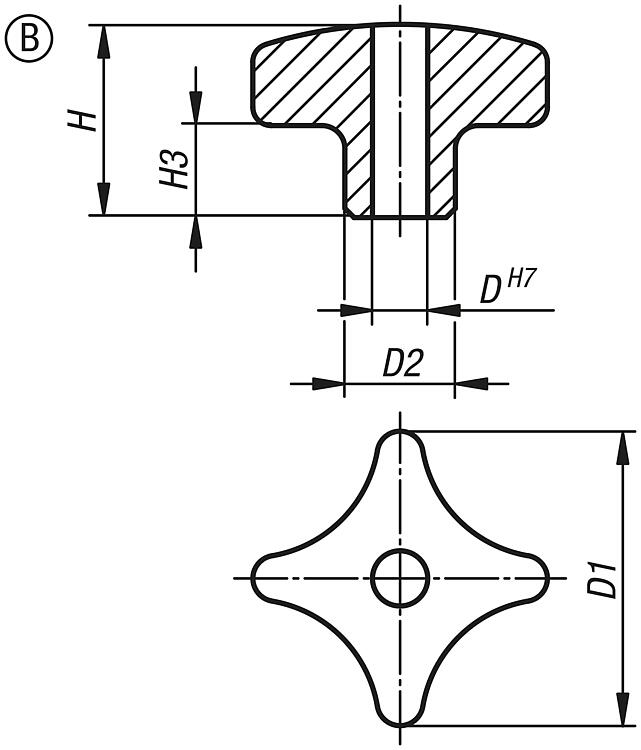

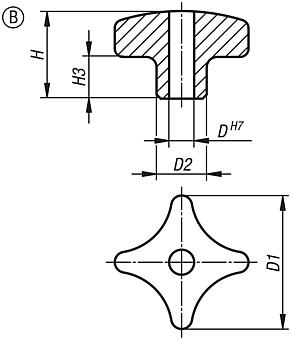

Kreuzgriffe ähnlich DIN 6335 Edelstahl, Form B, durchgehende Bohrung |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D=Bohrung | D1=Außendurchmesser | D2 | H=Höhe | H3 | CAD | Zub. | Preis | Bestellen |
|---|
| B0287.2032062 | B | poliert | 6 | 32 | 12 | 21 | 10 |  | | 6,31 € | | | B0287.2040082 | B | poliert | 8 | 40 | 14 | 26 | 14 | | | 8,27 € | | | B0287.2050102 | B | poliert | 10 | 50 | 18 | 34 | 20 | | | 9,99 € | | | B0287.2063122 | B | poliert | 12 | 63 | 20 | 42 | 25 | | | 12,63 € | | | B0287.2032063 | B | gestrahlt | 6 | 32 | 12 | 21 | 10 | | | 5,70 € | | | B0287.2040083 | B | gestrahlt | 8 | 40 | 14 | 26 | 14 | | | 7,47 € | | | B0287.2050103 | B | gestrahlt | 10 | 50 | 18 | 34 | 20 | | | 8,98 € | | | B0287.2063123 | B | gestrahlt | 12 | 63 | 20 | 42 | 25 | | | 11,36 € | |
|

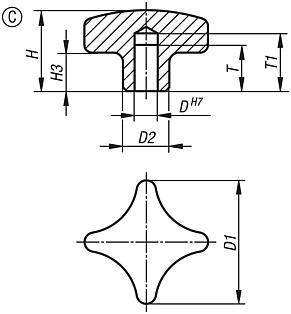

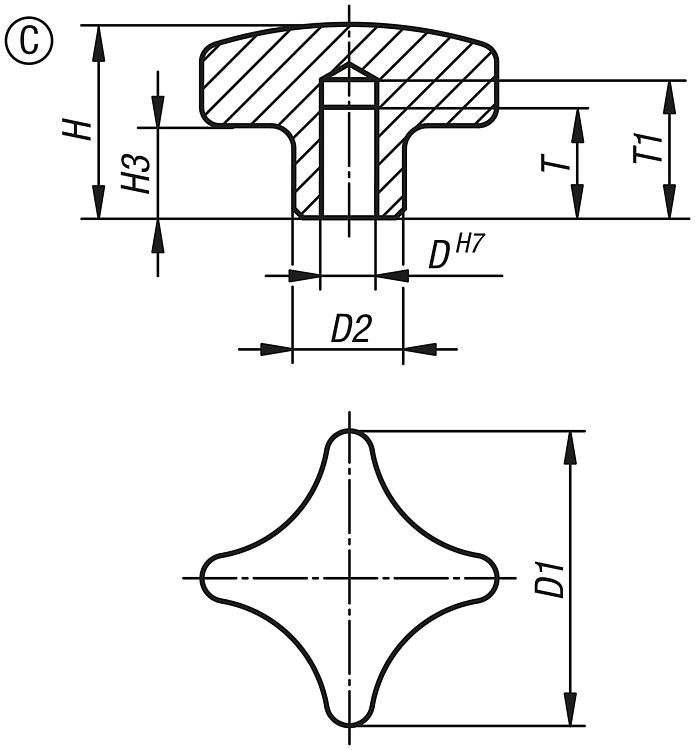

Kreuzgriffe ähnlich DIN 6335 Edelstahl, Form C, Sackloch |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | H3 | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0287.3032062 | C | poliert | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 7,03 € | | | B0287.3040082 | C | poliert | 8 | 40 | 14 | 26 | 14 | 15 | 18 | | | 8,88 € | | | B0287.3050102 | C | poliert | 10 | 50 | 18 | 34 | 20 | 18 | 21 | | | 10,66 € | | | B0287.3063122 | C | poliert | 12 | 63 | 20 | 42 | 25 | 22 | 25 | | | 13,55 € | | | B0287.3032063 | C | gestrahlt | 6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 6,33 € | | | B0287.3040083 | C | gestrahlt | 8 | 40 | 14 | 26 | 14 | 15 | 18 | | | 8,01 € | | | B0287.3050103 | C | gestrahlt | 10 | 50 | 18 | 34 | 20 | 18 | 21 | | | 9,60 € | | | B0287.3063123 | C | gestrahlt | 12 | 63 | 20 | 42 | 25 | 22 | 25 | | | 12,22 € | |
|

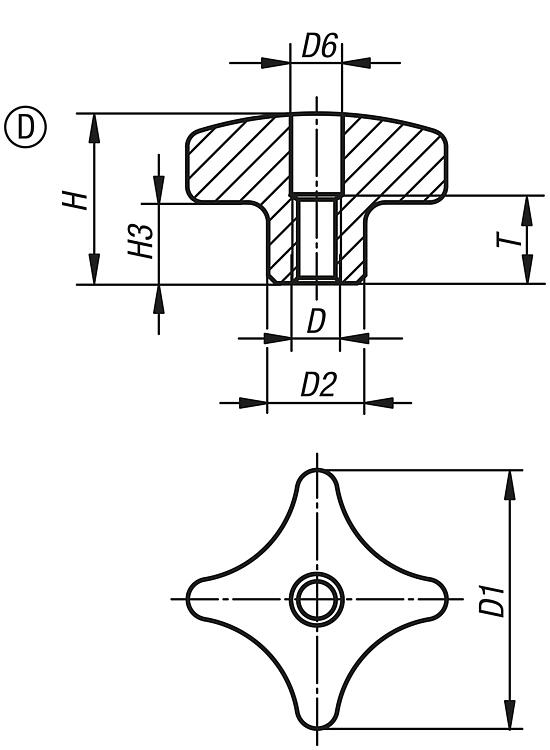

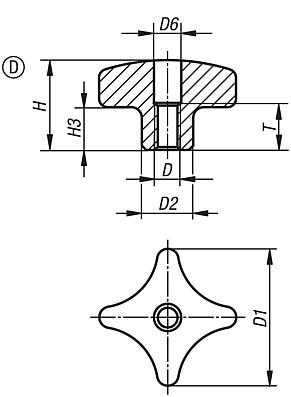

Kreuzgriffe ähnlich DIN 6335 Edelstahl, Form D, Gewinde aufgebohrt |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D
| D1 | D2 | D6 | H | H3 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0287.4032062 | D | poliert | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 7,79 € | | | B0287.4040082 | D | poliert | M8 | 40 | 14 | 8,4 | 26 | 14 | 14 | | | 9,86 € | | | B0287.4050102 | D | poliert | M10 | 50 | 18 | 10,5 | 34 | 20 | 18 | | | 11,65 € | | | B0287.4063122 | D | poliert | M12 | 63 | 20 | 13 | 42 | 25 | 22 | | | 14,31 € | | | B0287.4032063 | D | gestrahlt | M6 | 32 | 12 | 6,4 | 21 | 10 | 11 | | | 7,01 € | | | B0287.4040083 | D | gestrahlt | M8 | 40 | 14 | 8,4 | 26 | 14 | 14 | | | 8,87 € | | | B0287.4050103 | D | gestrahlt | M10 | 50 | 18 | 10,5 | 34 | 20 | 18 | | | 10,48 € | | | B0287.4063123 | D | gestrahlt | M12 | 63 | 20 | 13 | 42 | 25 | 22 | | | 12,86 € | |
|

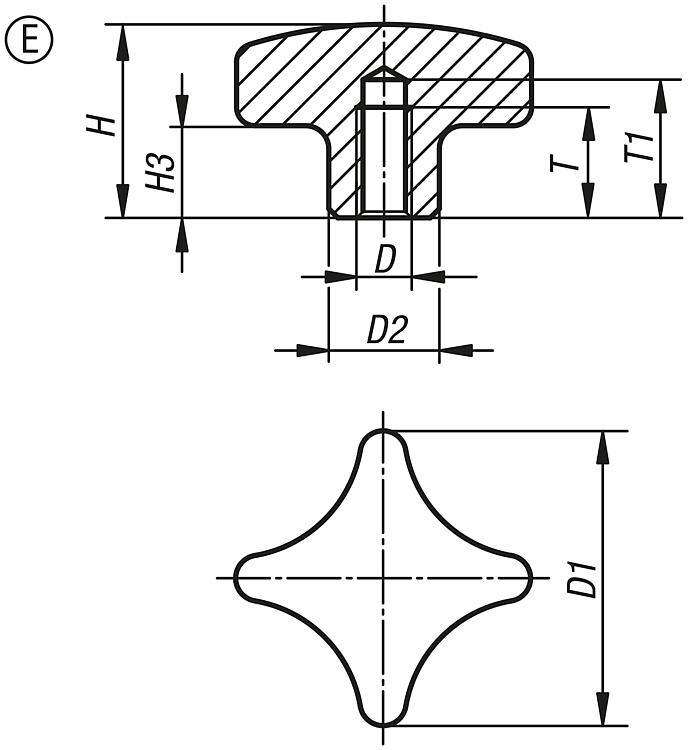

Kreuzgriffe ähnlich DIN 6335 Edelstahl, Form E, Gewindesackloch |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D
| D1 | D2 | H | H3 | T | T1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0287.5032062 | E | poliert | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 7,79 € | | | B0287.5040082 | E | poliert | M8 | 40 | 14 | 26 | 14 | 15 | 18 | | | 9,86 € | | | B0287.5050102 | E | poliert | M10 | 50 | 18 | 34 | 20 | 18 | 21 | | | 11,65 € | | | B0287.5063122 | E | poliert | M12 | 63 | 20 | 42 | 25 | 22 | 25 | | | 14,31 € | | | B0287.5032063 | E | gestrahlt | M6 | 32 | 12 | 21 | 10 | 12 | 15 | | | 7,01 € | | | B0287.5040083 | E | gestrahlt | M8 | 40 | 14 | 26 | 14 | 15 | 18 | | | 8,87 € | | | B0287.5050103 | E | gestrahlt | M10 | 50 | 18 | 34 | 20 | 18 | 21 | | | 10,48 € | | | B0287.5063123 | E | gestrahlt | M12 | 63 | 20 | 42 | 25 | 22 | 25 | | | 12,86 € | |
|

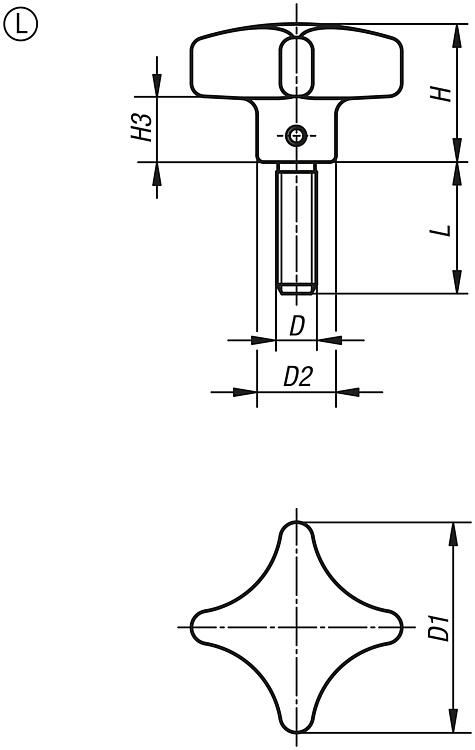

Kreuzgriffe ähnlich DIN 6335 Edelstahl, Form L, mit Außengewinde |
mehr Info |
| Bestellnummer | Form | Oberfläche
Grundkörper | D | D1 | D2 | H | H3 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0287.6032063X15 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 15 | | | 9,37 € | | | B0287.6032063X20 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 20 | | | 9,42 € | | | B0287.6032063X25 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 25 | | | 9,45 € | | | B0287.6032063X30 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 30 | | | 9,52 € | | | B0287.6032063X40 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 40 | | | 9,59 € | | | B0287.6032063X50 | L | gestrahlt | M6 | 32 | 12 | 21 | 10 | 50 | | | 9,65 € | | | B0287.6040083X20 | L | gestrahlt | M8 | 40 | 14 | 26 | 14 | 20 | | | 11,47 € | | | B0287.6040083X25 | L | gestrahlt | M8 | 40 | 14 | 26 | 14 | 25 | | | 11,60 € | | | B0287.6040083X30 | L | gestrahlt | M8 | 40 | 14 | 26 | 14 | 30 | | | 11,79 € | | | B0287.6040083X40 | L | gestrahlt | M8 | 40 | 14 | 26 | 14 | 40 | | | 11,97 € | | | B0287.6040083X50 | L | gestrahlt | M8 | 40 | 14 | 26 | 14 | 50 | | | 12,34 € | | | B0287.6050103X20 | L | gestrahlt | M10 | 50 | 18 | 34 | 20 | 20 | | | 13,60 € | | | B0287.6050103X25 | L | gestrahlt | M10 | 50 | 18 | 34 | 20 | 25 | | | 13,68 € | | | B0287.6050103X30 | L | gestrahlt | M10 | 50 | 18 | 34 | 20 | 30 | | | 13,75 € | | | B0287.6050103X40 | L | gestrahlt | M10 | 50 | 18 | 34 | 20 | 40 | | | 14,86 € | | | B0287.6050103X50 | L | gestrahlt | M10 | 50 | 18 | 34 | 20 | 50 | | | 15,37 € | | | B0287.6063123X20 | L | gestrahlt | M12 | 63 | 20 | 42 | 25 | 20 | | | 17,50 € | | | B0287.6063123X30 | L | gestrahlt | M12 | 63 | 20 | 42 | 25 | 30 | | | 17,58 € | | | B0287.6063123X40 | L | gestrahlt | M12 | 63 | 20 | 42 | 25 | 40 | | | 17,78 € | | | B0287.6063123X50 | L | gestrahlt | M12 | 63 | 20 | 42 | 25 | 50 | | | 18,58 € | |
|
