BeschreibungProduktbeschreibung:Natürlichen und sicheren Greifeffekt, bedingt durch Material und Formgebung, zeichnen diese Griffe besonders aus.Werkstoff, Ausführung:Grundkörper Thermoplast hart, schwarz.
Ummantelung Thermoplast weich, schwarz.
Innengewinde Messing.
Außengewinde Stahl Festigkeitsklasse 5.8 verzinkt.Hinweis:SYMPA TOUCH Fünfsterngriffe sind in 3 Größen mit Innen- und Außengewinde lieferbar.Auf Anfrage:Weitere Außengewinde, Schraubenlängen, Ausführungen und Farben.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

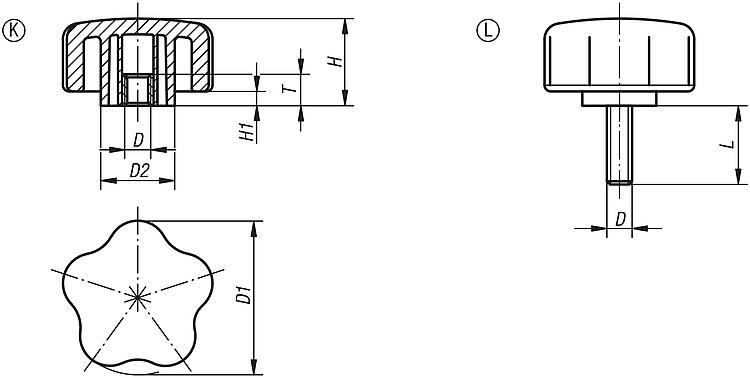

Zeichnungen (Gesamtübersicht) |
Bestellnummer

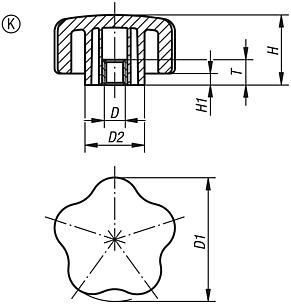

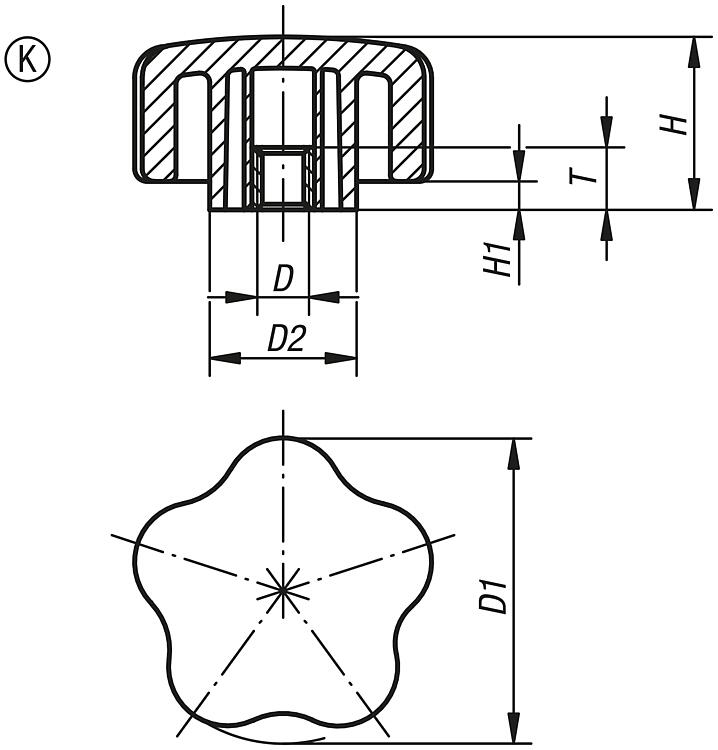

| Form | D | D1 | D2 | H | H1 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0296.4005 | K | M5 | 40 | 19 | 27,7 | 4,6 | 12,5 |  | | 1,99 € | | | B0296.4006 | K | M6 | 40 | 19 | 27,7 | 4,6 | 12,5 | | | 1,99 € | | | B0296.4008 | K | M8 | 40 | 19 | 27,7 | 4,6 | 12,5 | | | 2,09 € | | | B0296.4010 | K | M10 | 40 | 19 | 27,7 | 4,6 | 12,5 | | | 2,09 € | | | B0296.5006 | K | M6 | 50 | 23,5 | 27,7 | 4,6 | 12,5 | | | 2,12 € | | | B0296.5008 | K | M8 | 50 | 23,5 | 27,7 | 4,6 | 12,5 | | | 2,15 € | | | B0296.5010 | K | M10 | 50 | 23,5 | 27,7 | 4,6 | 12,5 | | | 2,19 € | | | B0296.6006 | K | M6 | 60 | 31,8 | 27,7 | 4,6 | 12,5 | | | 2,59 € | | | B0296.6008 | K | M8 | 60 | 31,8 | 27,7 | 4,6 | 12,5 | | | 2,64 € | | | B0296.6010 | K | M10 | 60 | 31,8 | 27,7 | 4,6 | 12,5 | | | 2,64 € | |
|

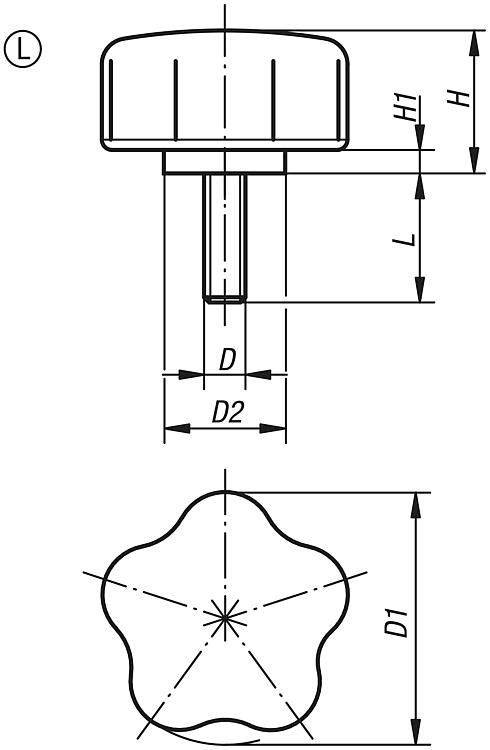

| Bestellnummer | Form | D | D1 | D2 | H | H1 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0296.4006X15 | L | M6 | 40 | 19 | 27,7 | 4,6 | 15 | | | 1,94 € | | | B0296.4006X20 | L | M6 | 40 | 19 | 27,7 | 4,6 | 20 | | | 2,06 € | | | B0296.4006X25 | L | M6 | 40 | 19 | 27,7 | 4,6 | 25 | | | 2,06 € | | | B0296.4006X35 | L | M6 | 40 | 19 | 27,7 | 4,6 | 35 | | | 2,06 € | | | B0296.4008X16 | L | M8 | 40 | 19 | 27,7 | 4,6 | 16 | | | 2,22 € | | | B0296.4008X25 | L | M8 | 40 | 19 | 27,7 | 4,6 | 25 | | | 2,25 € | | | B0296.4008X35 | L | M8 | 40 | 19 | 27,7 | 4,6 | 35 | | | 2,25 € | | | B0296.4010X20 | L | M10 | 40 | 19 | 27,7 | 4,6 | 20 | | | 2,26 € | | | B0296.4010X30 | L | M10 | 40 | 19 | 27,7 | 4,6 | 30 | | | 2,26 € | | | B0296.4010X40 | L | M10 | 40 | 19 | 27,7 | 4,6 | 40 | | | 2,35 € | | | B0296.4010X50 | L | M10 | 40 | 19 | 27,7 | 4,6 | 50 | | | 2,40 € | | | B0296.5006X15 | L | M6 | 50 | 23,5 | 27,7 | 4,6 | 15 | | | 2,21 € | | | B0296.5006X20 | L | M6 | 50 | 23,5 | 27,7 | 4,6 | 20 | | | 2,22 € | | | B0296.5006X25 | L | M6 | 50 | 23,5 | 27,7 | 4,6 | 25 | | | 2,22 € | | | B0296.5006X35 | L | M6 | 50 | 23,5 | 27,7 | 4,6 | 35 | | | 2,22 € | | | B0296.5008X16 | L | M8 | 50 | 23,5 | 27,7 | 4,6 | 16 | | | 2,40 € | | | B0296.5008X25 | L | M8 | 50 | 23,5 | 27,7 | 4,6 | 25 | | | 2,41 € | | | B0296.5008X35 | L | M8 | 50 | 23,5 | 27,7 | 4,6 | 35 | | | 2,41 € | | | B0296.5010X30 | L | M10 | 50 | 23,5 | 27,7 | 4,6 | 30 | | | 2,47 € | | | B0296.5010X40 | L | M10 | 50 | 23,5 | 27,7 | 4,6 | 40 | | | 2,47 € | | | B0296.5010X50 | L | M10 | 50 | 23,5 | 27,7 | 4,6 | 50 | | | 2,47 € | | | B0296.6006X15 | L | M6 | 60 | 31,8 | 27,7 | 4,6 | 15 | | | 2,51 € | | | B0296.6006X20 | L | M6 | 60 | 31,8 | 27,7 | 4,6 | 20 | | | 2,51 € | | | B0296.6006X25 | L | M6 | 60 | 31,8 | 27,7 | 4,6 | 25 | | | 2,51 € | | | B0296.6006X35 | L | M6 | 60 | 31,8 | 27,7 | 4,6 | 35 | | | 2,67 € | | | B0296.6008X16 | L | M8 | 60 | 31,8 | 27,7 | 4,6 | 16 | | | 2,72 € | | | B0296.6008X25 | L | M8 | 60 | 31,8 | 27,7 | 4,6 | 25 | | | 2,74 € | | | B0296.6008X35 | L | M8 | 60 | 31,8 | 27,7 | 4,6 | 35 | | | 2,94 € | | | B0296.6010X20 | L | M10 | 60 | 31,8 | 27,7 | 4,6 | 20 | | | 2,93 € | | | B0296.6010X30 | L | M10 | 60 | 31,8 | 27,7 | 4,6 | 30 | | | 2,93 € | | | B0296.6010X40 | L | M10 | 60 | 31,8 | 27,7 | 4,6 | 40 | | | 2,93 € | | | B0296.6010X50 | L | M10 | 60 | 31,8 | 27,7 | 4,6 | 50 | | | 3,02 € | |
|
