B0282Kreuzgriffe ähnlich DIN 6335 |
zurück |
|
|
BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Vorstehende Buchse Stahl.

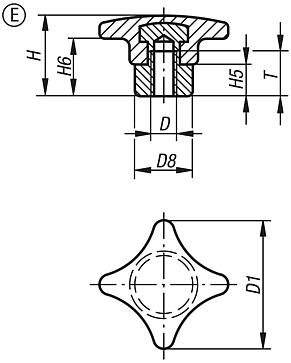

Buchse bzw. Gewindebolzen Stahl, verzinkt. Ausführung:hochglanzpoliert.Zeichnungshinweis:Form E: vorstehende Stahlbuchse

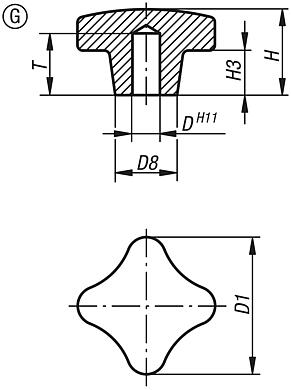

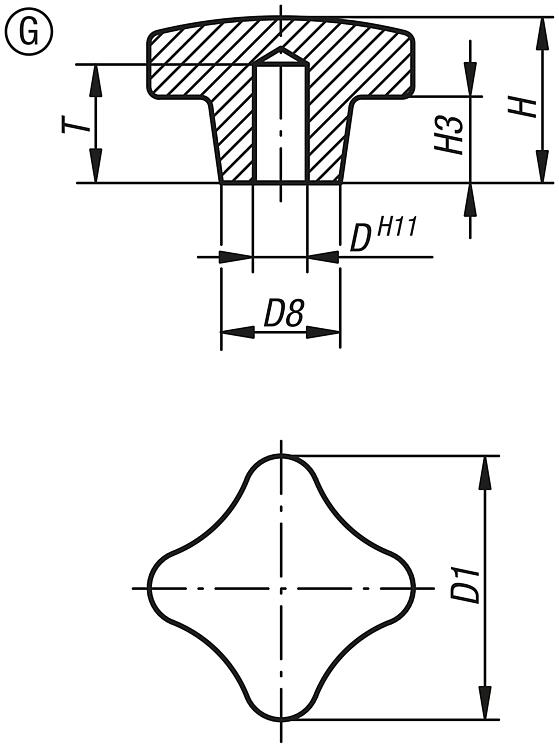

Form G: Sackloch

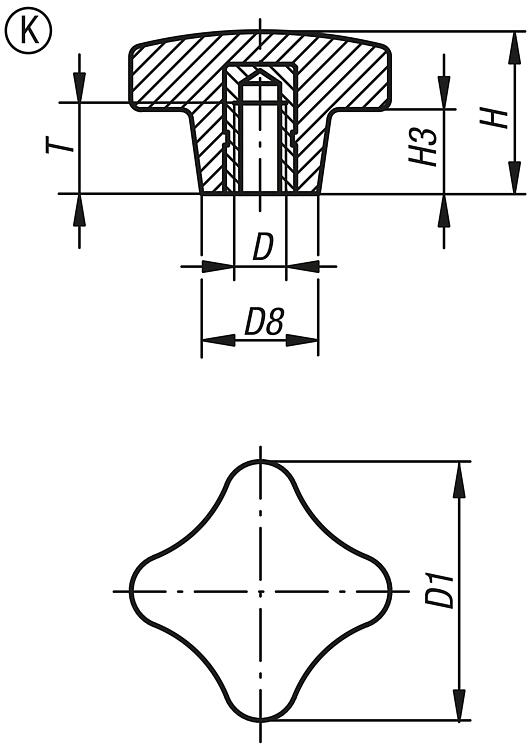

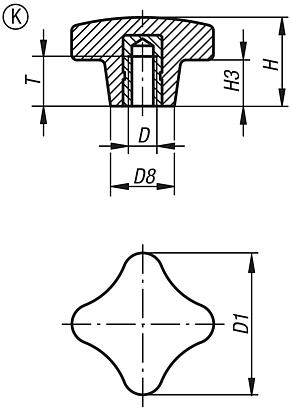

Form K: Gewindebuchse

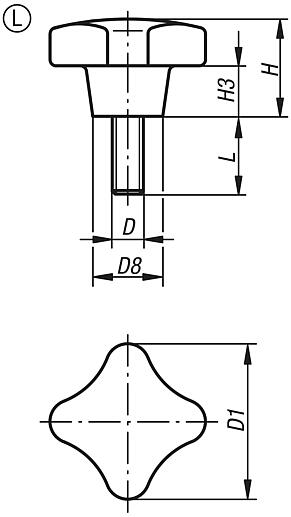

Form L: Außengewinde DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

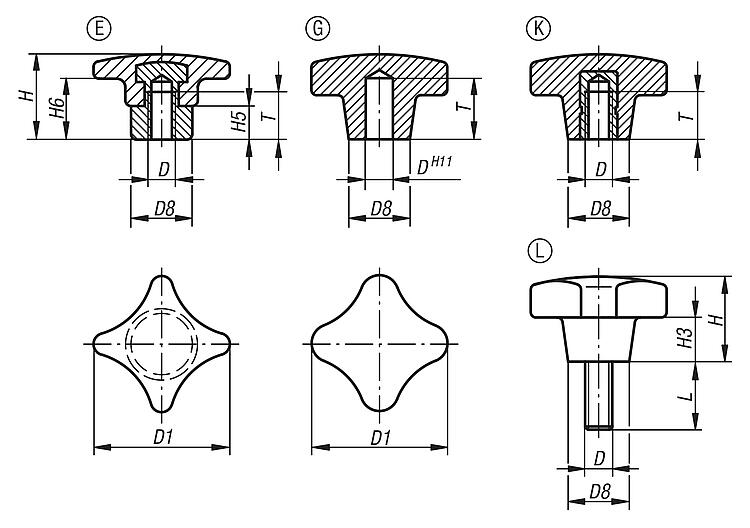

Zeichnungen (Gesamtübersicht) |
|
|
|

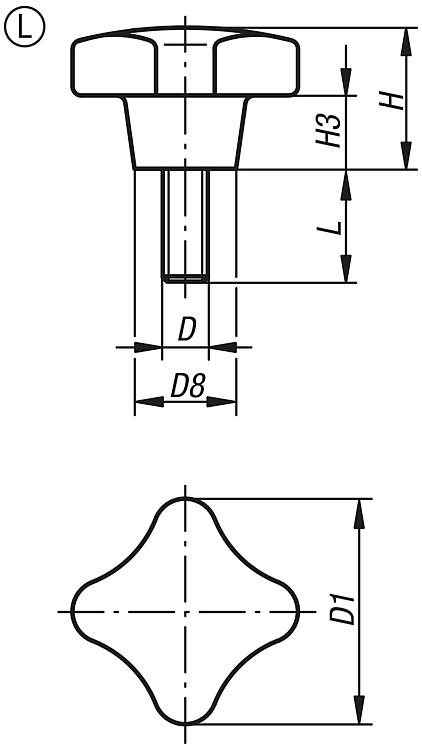

Kreuzgriffe ähnlich DIN 6335, Form L mit Außengewinde
|
mehr Info |
| Bestellnummer | Form | D | D1 | D8 | H | H3 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0282.505X15 | L | M5 | 25 | 12 | 16 | 8 | 15 |  | | 0,58 € | | | B0282.505X20 | L | M5 | 25 | 12 | 16 | 8 | 20 | | | 0,58 € | | | B0282.505X25 | L | M5 | 25 | 12 | 16 | 8 | 25 | | | 0,60 € | | | B0282.505X30 | L | M5 | 25 | 12 | 16 | 8 | 30 | | | 0,62 € | | | B0282.505X40 | L | M5 | 25 | 12 | 16 | 8 | 40 | | | 0,68 € | | | B0282.505X50 | L | M5 | 25 | 12 | 16 | 8 | 50 | | | 0,69 € | | | B0282.506X15 | L | M6 | 32 | 14 | 20 | 10 | 15 | | | 0,62 € | | | B0282.506X20 | L | M6 | 32 | 14 | 20 | 10 | 20 | | | 0,63 € | | | B0282.506X25 | L | M6 | 32 | 14 | 20 | 10 | 25 | | | 0,68 € | | | B0282.506X30 | L | M6 | 32 | 14 | 20 | 10 | 30 | | | 0,68 € | | | B0282.506X40 | L | M6 | 32 | 14 | 20 | 10 | 40 | | | 0,73 € | | | B0282.506X50 | L | M6 | 32 | 14 | 20 | 10 | 50 | | | 0,76 € | | | B0282.508X20 | L | M8 | 40 | 18 | 25 | 13 | 20 | | | 0,83 € | | | B0282.508X25 | L | M8 | 40 | 18 | 25 | 13 | 25 | | | 0,84 € | | | B0282.508X30 | L | M8 | 40 | 18 | 25 | 13 | 30 | | | 0,85 € | | | B0282.508X35 | L | M8 | 40 | 18 | 25 | 13 | 35 | | | 0,95 € | | | B0282.508X40 | L | M8 | 40 | 18 | 25 | 13 | 40 | | | 0,97 € | | | B0282.508X45 | L | M8 | 40 | 18 | 25 | 13 | 45 | | | 1,04 € | | | B0282.508X50 | L | M8 | 40 | 18 | 25 | 13 | 50 | | | 1,14 € | | | B0282.510X20 | L | M10 | 50 | 22 | 32 | 20 | 20 | | | 1,12 € | | | B0282.510X25 | L | M10 | 50 | 22 | 32 | 20 | 25 | | | 1,15 € | | | B0282.510X30 | L | M10 | 50 | 22 | 32 | 20 | 30 | | | 1,23 € | | | B0282.510X35 | L | M10 | 50 | 22 | 32 | 20 | 35 | | | 1,27 € | | | B0282.510X40 | L | M10 | 50 | 22 | 32 | 20 | 40 | | | 1,34 € | | | B0282.510X45 | L | M10 | 50 | 22 | 32 | 20 | 45 | | | 1,40 € | | | B0282.510X50 | L | M10 | 50 | 22 | 32 | 20 | 50 | | | 1,48 € | | | B0282.512X20 | L | M12 | 63 | 26 | 40 | 25 | 20 | | | 1,77 € | | | B0282.512X30 | L | M12 | 63 | 26 | 40 | 25 | 30 | | | 1,85 € | | | B0282.512X40 | L | M12 | 63 | 26 | 40 | 25 | 40 | | | 1,95 € | | | B0282.512X50 | L | M12 | 63 | 26 | 40 | 25 | 50 | | | 2,07 € | | | B0282.512X60 | L | M12 | 63 | 26 | 40 | 25 | 60 | | | 2,19 € | |
|
