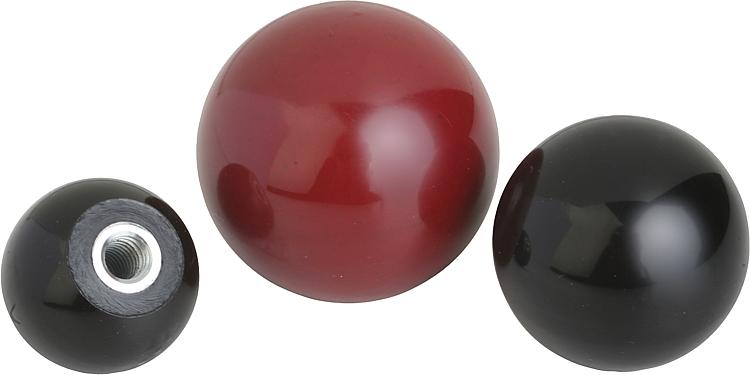

B0307Kugelknöpfe glatt DIN 319 erweitert |
zurück |
|
|
BeschreibungWerkstoff:Duroplast PF 31, schwarz.

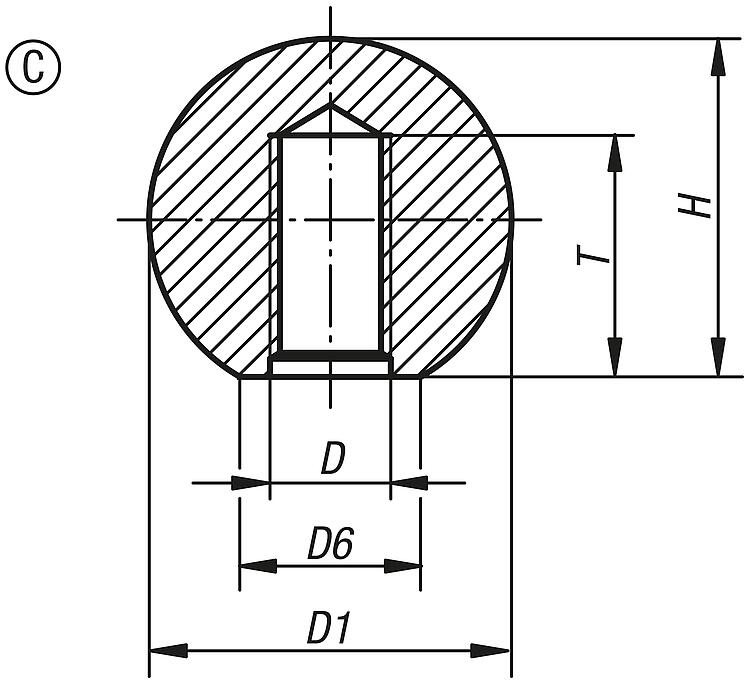

Buchse Stahl, verzinkt.Ausführung:hochglanzpoliert.Schafttoloranz:Kugelknöpfe mit Klemmhülse können auf handelsübliche Stangen mit Toleranz h9 aufgesteckt werden. Die mitgelieferte Klemmhülse gewährleistet einen festen und sicheren Sitz.Zeichnungshinweis:Form C: Pressstoffgewinde

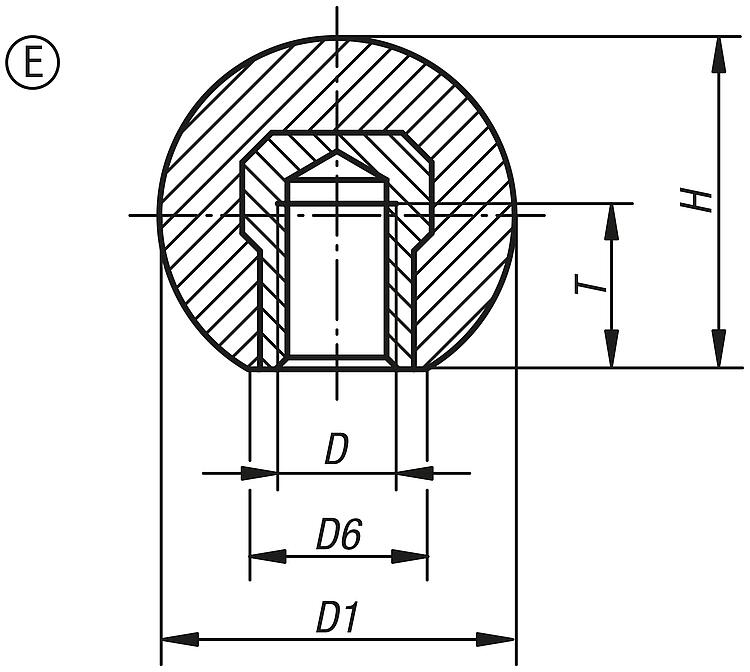

Form E: Gewindebuchse

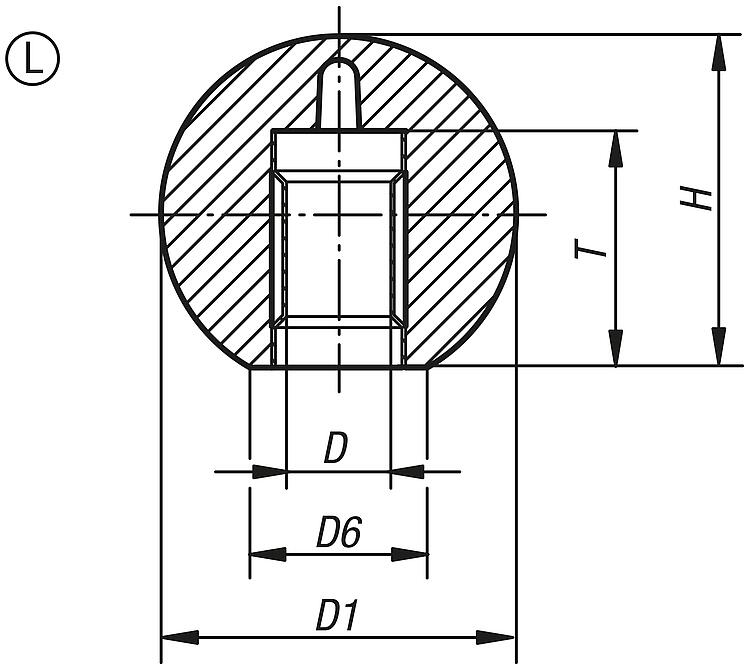

Form L: Klemmhülse

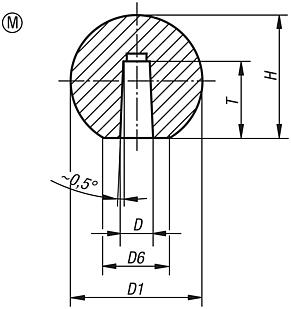

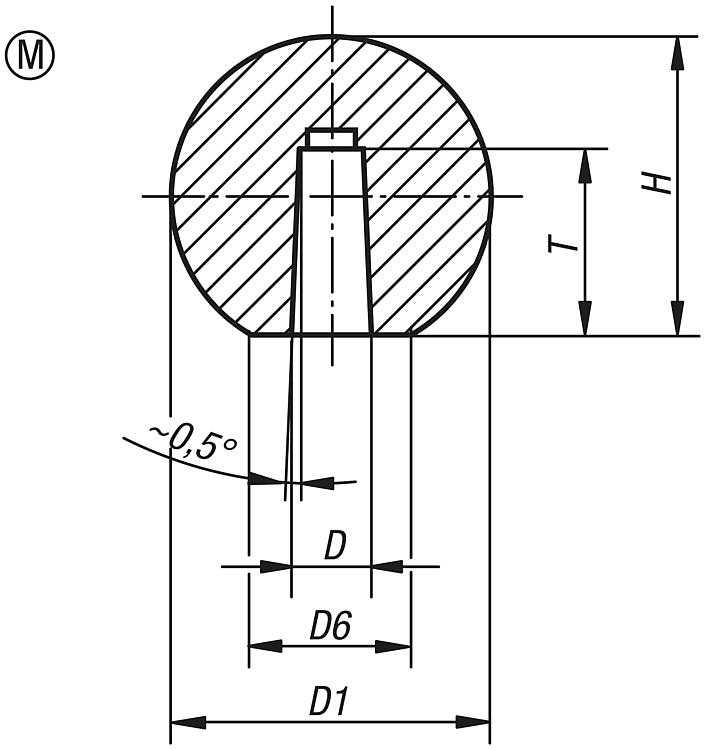

Form M: konische Bohrung DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

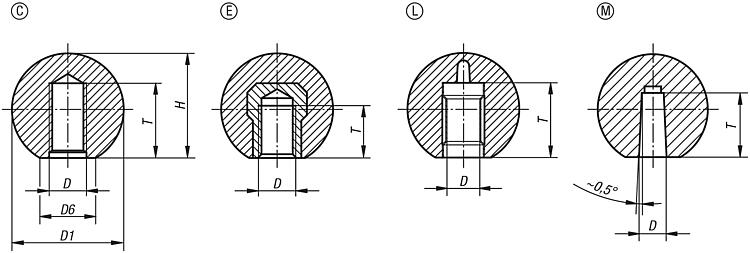

Zeichnungen (Gesamtübersicht) |
Kugelknöpfe glatt DIN 319 erweitert Form C, mit Pressstoffgewinde |
mehr Info |
| Bestellnummer | Form | Farbe
Grundkörper | D
| D1
| D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0307.11604 | C | schwarz | M4 | 16 | 8 | 15 | 6 |  | | 0,37 € | | | B0307.11605 | C | schwarz | M5 | 16 | 8 | 15 | 7,5 | | | 0,37 € | | | B0307.11606 | C | schwarz | M6 | 16 | 8 | 15 | 9 | | | 0,40 € | | | B0307.12005 | C | schwarz | M5 | 20 | 12 | 18 | 7,5 | | | 0,38 € | | | B0307.12006 | C | schwarz | M6 | 20 | 12 | 18 | 9 | | | 0,38 € | | | B0307.12506 | C | schwarz | M6 | 25 | 15 | 23 | 9 | | | 0,46 € | | | B0307.12508 | C | schwarz | M8 | 25 | 15 | 23 | 12 | | | 0,46 € | | | B0307.13008 | C | schwarz | M8 | 30 | 16 | 28 | 12 | | | 0,76 € | | | B0307.13208 | C | schwarz | M8 | 32 | 18 | 29 | 12 | | | 0,58 € | | | B0307.13210 | C | schwarz | M10 | 32 | 18 | 29 | 15 | | | 0,58 € | | | B0307.13508 | C | schwarz | M8 | 36 | 17 | 33 | 18 | | | 0,87 € | | | B0307.13510 | C | schwarz | M10 | 36 | 17 | 33 | 15 | | | 0,87 € | | | B0307.14008 | C | schwarz | M8 | 40 | 20 | 37,5 | 12 | | | 1,01 € | | | B0307.14010 | C | schwarz | M10 | 40 | 20 | 37,5 | 15 | | | 1,01 € | | | B0307.14012 | C | schwarz | M12 | 40 | 20 | 37,5 | 18 | | | 1,01 € | | | B0307.14510 | C | schwarz | M10 | 45 | 20 | 43 | 15 | | | 1,36 € | | | B0307.14512 | C | schwarz | M12 | 45 | 20 | 43 | 18 | | | 1,36 € | | | B0307.15010 | C | schwarz | M10 | 50 | 22 | 48 | 15 | | | 1,58 € | | | B0307.15012 | C | schwarz | M12 | 50 | 28 | 48 | 18 | | | 1,58 € | | | B0307.116041 | C | rot | M4 | 16 | 8 | 15 | 6 | | | 0,48 € | | | B0307.116051 | C | rot | M5 | 16 | 8 | 15 | 7,5 | | | 0,48 € | | | B0307.120051 | C | rot | M5 | 20 | 12 | 18 | 7,5 | | | 0,54 € | | | B0307.120061 | C | rot | M6 | 20 | 12 | 18 | 9 | | | 0,54 € | | | B0307.125061 | C | rot | M6 | 25 | 15 | 23 | 9 | | | 0,60 € | | | B0307.125081 | C | rot | M8 | 25 | 15 | 23 | 12 | | | 0,60 € | | | B0307.130081 | C | rot | M8 | 30 | 16 | 28 | 12 | | | 0,99 € | | | B0307.132081 | C | rot | M8 | 32 | 18 | 29 | 12 | | | 0,87 € | | | B0307.140081 | C | rot | M8 | 40 | 20 | 37,5 | 12 | | | 1,42 € | | | B0307.135101 | C | rot | M10 | 36 | 17 | 33 | 15 | | | 1,22 € | | | B0307.140101 | C | rot | M10 | 40 | 20 | 37,5 | 15 | | | 1,42 € | | | B0307.150101 | C | rot | M10 | 50 | 22 | 48 | 15 | | | 2,21 € | | | B0307.150121 | C | rot | M12 | 50 | 28 | 48 | 18 | | | 2,21 € | |
|
Kugelknöpfe glatt DIN 319 erweitert Form E, mit Gewindebuchse |
mehr Info |
| Bestellnummer | Form | Farbe
Grundkörper | D
| D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0307.21604 | E | schwarz | M4 | 16 | 8 | 15 | 6 | | | 0,47 € | | | B0307.22005 | E | schwarz | M5 | 20 | 12 | 18 | 7,5 | | | 0,52 € | | | B0307.22006 | E | schwarz | M6 | 20 | 12 | 18 | 9 | | | 0,52 € | | | B0307.22506 | E | schwarz | M6 | 25 | 15 | 23 | 9 | | | 0,60 € | | | B0307.22508 | E | schwarz | M8 | 25 | 15 | 23 | 12 | | | 0,65 € | | | B0307.23008 | E | schwarz | M8 | 30 | 16 | 28 | 12 | | | 1,01 € | | | B0307.23208 | E | schwarz | M8 | 32 | 18 | 29 | 12 | | | 1,14 € | | | B0307.23210 | E | schwarz | M10 | 32 | 18 | 29 | 15 | | | 1,15 € | | | B0307.23508 | E | schwarz | M8 | 36 | 17 | 33 | 14 | | | 1,13 € | | | B0307.23510 | E | schwarz | M10 | 36 | 17 | 33 | 14 | | | 1,17 € | | | B0307.24008 | E | schwarz | M8 | 40 | 20 | 37,5 | 14 | | | 1,38 € | | | B0307.24010 | E | schwarz | M10 | 40 | 20 | 37,5 | 15 | | | 1,45 € | | | B0307.24012 | E | schwarz | M12 | 40 | 20 | 37,5 | 18 | | | 1,65 € | | | B0307.24510 | E | schwarz | M10 | 45 | 20 | 43 | 22 | | | 1,85 € | | | B0307.24512 | E | schwarz | M12 | 45 | 20 | 43 | 21 | | | 1,91 € | | | B0307.25010 | E | schwarz | M10 | 50 | 22 | 48 | 15 | | | 2,27 € | | | B0307.25012 | E | schwarz | M12 | 50 | 28 | 48 | 18 | | | 2,32 € | | | B0307.220051 | E | rot | M5 | 20 | 12 | 18 | 7,5 | | | 0,66 € | | | B0307.225061 | E | rot | M6 | 25 | 15 | 23 | 9 | | | 0,79 € | | | B0307.230081 | E | rot | M8 | 30 | 16 | 28 | 12 | | | 1,42 € | | | B0307.235101 | E | rot | M10 | 36 | 17 | 33 | 14 | | | 1,76 € | | | B0307.240101 | E | rot | M10 | 40 | 20 | 37,5 | 15 | | | 2,03 € | | | B0307.240121 | E | rot | M12 | 40 | 20 | 37,5 | 18 | | | 2,31 € | | | B0307.250121 | E | rot | M12 | 50 | 28 | 48 | 18 | | | 3,24 € | |
|
Kugelknöpfe glatt DIN 319 erweitert Form L, mit Klemmhülse |
mehr Info |
| Bestellnummer | Form | Farbe
Grundkörper | D
| D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0307.42005 | L | schwarz | 5 | 20 | 12 | 18 | 13 | | | 1,36 € | | | B0307.42506 | L | schwarz | 6 | 25 | 15 | 23 | 16 | | | 1,28 € | | | B0307.42508 | L | schwarz | 8 | 25 | 15 | 23 | 15 | | | 1,28 € | | | B0307.43208 | L | schwarz | 8 | 32 | 18 | 29 | 15 | | | 1,56 € | | | B0307.43210 | L | schwarz | 10 | 32 | 18 | 29 | 20 | | | 1,56 € | | | B0307.44010 | L | schwarz | 10 | 40 | 20 | 37,5 | 20 | | | 2,13 € | | | B0307.44012 | L | schwarz | 12 | 40 | 20 | 37,5 | 23 | | | 2,13 € | | | B0307.45012 | L | schwarz | 12 | 50 | 28 | 48 | 20 | | | 3,33 € | |
|
Kugelknöpfe glatt DIN 319 erweitert Form M, mit konischer Bohrung |
mehr Info |
| Bestellnummer | Form | Farbe
Grundkörper | D
| D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0307.31604 | M | schwarz | 4 | 16 | 8 | 15 | 9 | | | 0,38 € | | | B0307.32005 | M | schwarz | 5 | 20 | 12 | 18 | 12 | | | 0,40 € | | | B0307.32506 | M | schwarz | 6 | 25 | 15 | 23 | 15 | | | 0,52 € | | | B0307.32508 | M | schwarz | 8 | 25 | 15 | 23 | 15 | | | 0,52 € | | | B0307.33208 | M | schwarz | 8 | 32 | 18 | 29 | 15 | | | 0,71 € | | | B0307.33210 | M | schwarz | 10 | 32 | 18 | 29 | 15 | | | 0,71 € | | | B0307.34010 | M | schwarz | 10 | 40 | 20 | 37,5 | 20 | | | 1,12 € | | | B0307.34012 | M | schwarz | 12 | 40 | 20 | 37,5 | 20 | | | 1,12 € | | | B0307.35012 | M | schwarz | 12 | 50 | 28 | 48 | 22 | | | 1,86 € | |
|
