B0308Kugelknöpfe Edelstahl oder Aluminium DIN 319 |
zurück |
|
|

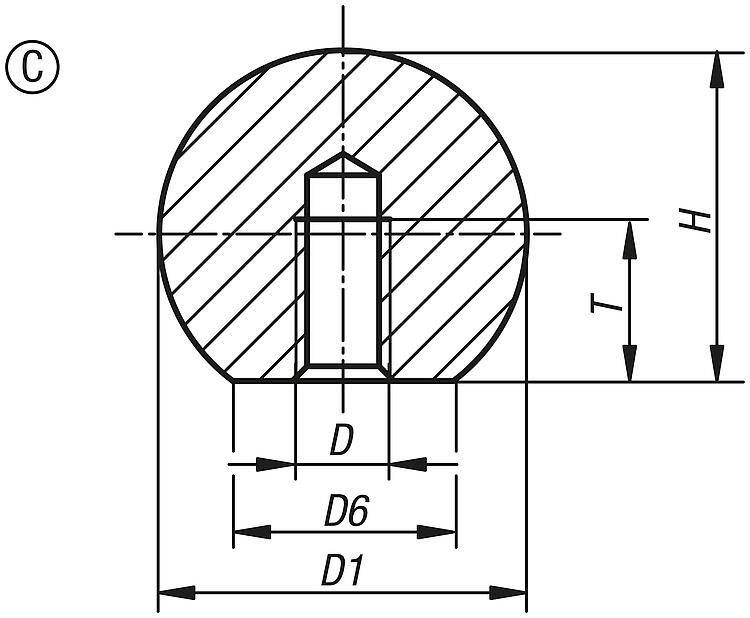

BeschreibungWerkstoff:Edelstahl 1.4301 (enspricht AISI 304), 1.4305 (entspricht AISI 303) oder Aluminium.Ausführung:poliert.Zeichnungshinweis:Form C: Gewinde

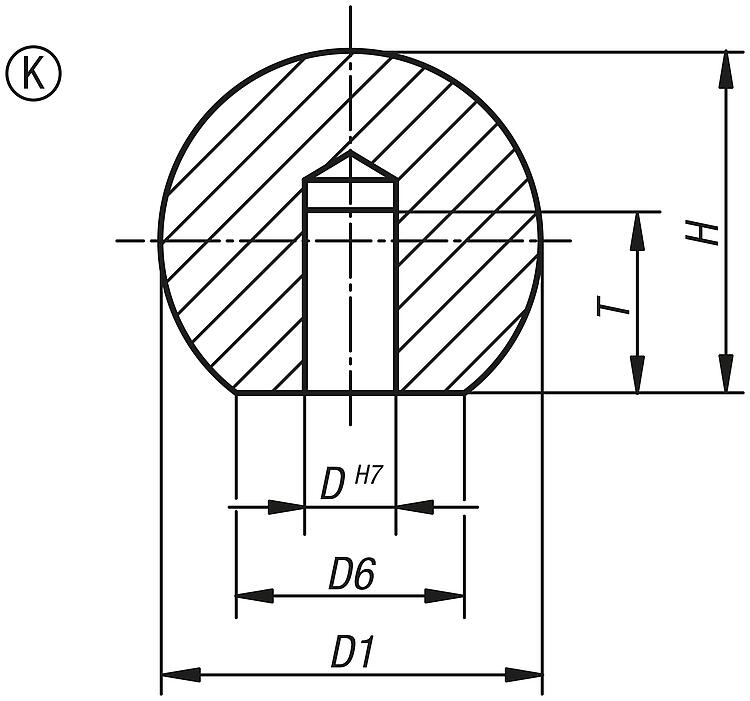

Form K: Bohrung DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

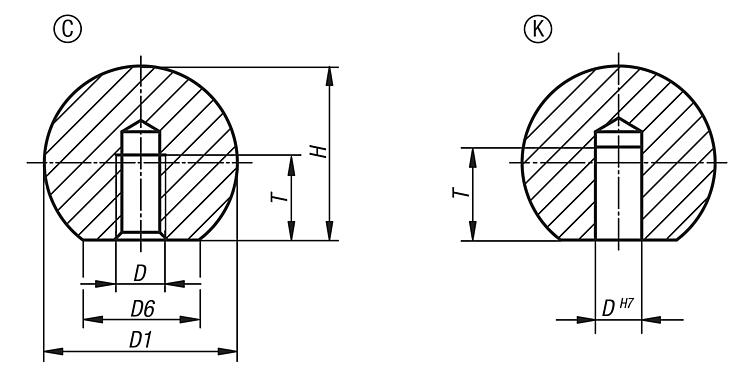

Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form | Form-Typ | Material
Grundkörper | Stahlschlüssel | D | D1
| D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0308.116044 | C | mit Innengewinde | Edelstahl | 1.4301 | M4 | 16 | 8 | 15 | 7,2 |  | | 4,37 € | | | B0308.120054 | C | mit Innengewinde | Edelstahl | 1.4301 | M5 | 20 | 12 | 18 | 9,1 | | | 4,83 € | | | B0308.125064 | C | mit Innengewinde | Edelstahl | 1.4301 | M6 | 25 | 15 | 22,5 | 11 | | | 7,08 € | | | B0308.132084 | C | mit Innengewinde | Edelstahl | 1.4301 | M8 | 32 | 18 | 29 | 14,5 | | | 10,55 € | | | B0308.140104 | C | mit Innengewinde | Edelstahl | 1.4301 | M10 | 40 | 22 | 37 | 18 | | | 18,68 € | | | B0308.150124 | C | mit Innengewinde | Edelstahl | 1.4301 | M12 | 50 | 28 | 46 | 21 | | | 29,24 € | | | B0308.116042 | C | mit Innengewinde | Aluminium | - | M4 | 16 | 8 | 15 | 7,2 | | | 3,11 € | | | B0308.120052 | C | mit Innengewinde | Aluminium | - | M5 | 20 | 12 | 18 | 9,1 | | | 3,19 € | | | B0308.125062 | C | mit Innengewinde | Aluminium | - | M6 | 25 | 15 | 22,5 | 11 | | | 4,45 € | | | B0308.132082 | C | mit Innengewinde | Aluminium | - | M8 | 32 | 18 | 29 | 14,5 | | | 6,42 € | | | B0308.140102 | C | mit Innengewinde | Aluminium | - | M10 | 40 | 22 | 37 | 18 | | | 9,23 € | | | B0308.150122 | C | mit Innengewinde | Aluminium | - | M12 | 50 | 28 | 46 | 21 | | | 13,38 € | |
|
| Bestellnummer | Form | Form-Typ | Material
Grundkörper | Stahlschlüssel | D
| D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0308.316043 | K | mit Passbohrung | Edelstahl | 1.4305 | 6 | 16 | 8 | 15 | 10 | | | 4,16 € | | | B0308.320053 | K | mit Passbohrung | Edelstahl | 1.4305 | 8 | 20 | 12 | 18 | 12 | | | 4,59 € | | | B0308.325063 | K | mit Passbohrung | Edelstahl | 1.4305 | 10 | 25 | 15 | 22,5 | 16 | | | 6,73 € | | | B0308.332083 | K | mit Passbohrung | Edelstahl | 1.4305 | 12 | 32 | 18 | 29 | 20 | | | 10,05 € | | | B0308.340103 | K | mit Passbohrung | Edelstahl | 1.4305 | 16 | 40 | 22 | 37 | 25 | | | 17,80 € | | | B0308.350123 | K | mit Passbohrung | Edelstahl | 1.4305 | 20 | 50 | 28 | 46 | 32 | | | 27,86 € | | | B0308.316042 | K | mit Passbohrung | Aluminium | - | 6 | 16 | 8 | 15 | 10 | | | 3,11 € | | | B0308.320052 | K | mit Passbohrung | Aluminium | - | 8 | 20 | 12 | 18 | 12 | | | 3,19 € | | | B0308.325062 | K | mit Passbohrung | Aluminium | - | 10 | 25 | 15 | 22,5 | 16 | | | 4,45 € | | | B0308.332082 | K | mit Passbohrung | Aluminium | - | 12 | 32 | 18 | 29 | 20 | | | 6,42 € | | | B0308.340102 | K | mit Passbohrung | Aluminium | - | 16 | 40 | 22 | 37 | 25 | | | 9,23 € | | | B0308.350122 | K | mit Passbohrung | Aluminium | - | 20 | 50 | 28 | 46 | 32 | | | 13,38 € | |
|
