B0306Kugelknöpfe Thermoplast DIN 319 erweitert |
zurück |
|
|
BeschreibungWerkstoff:Thermoplast, schwarz.
Buchse Stahl.Ausführung:Stahl verzinkt.Auf Anfrage:Weitere Farben.Zeichnungshinweis:Form C: Kunststoffgewinde
Form E: Gewindebuchse
Form M: konische Bohrung DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

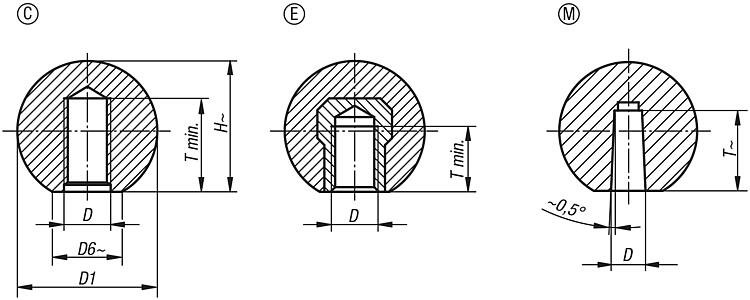

Zeichnungen (Gesamtübersicht) |

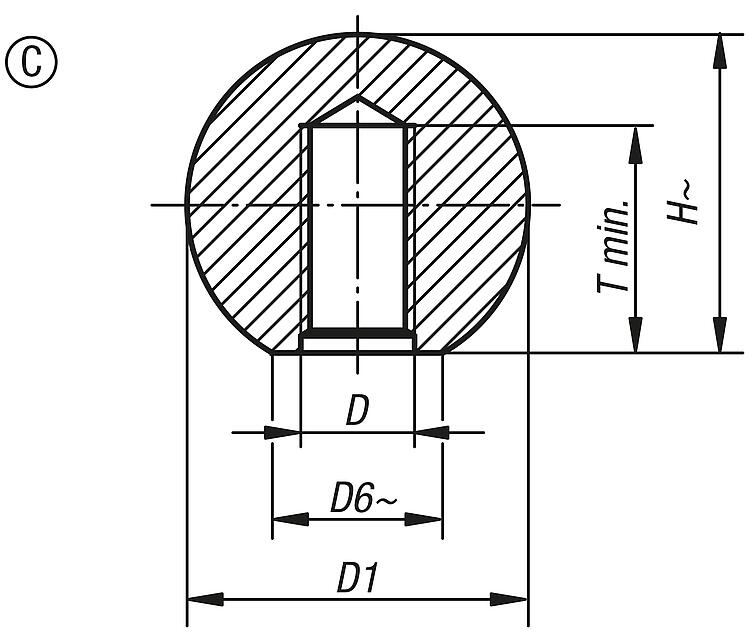

Kugelknöpfe Thermoplast DIN 319 erweitert, Form C, mit Kunststoffgewinde |
mehr Info |
| Bestellnummer | Form | D | D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0306.11604 | C | M4 | 16 | 8 | 15 | 6 |  | | 0,38 € | | | B0306.11605 | C | M5 | 16 | 8 | 15 | 7,5 | | | 0,38 € | | | B0306.12005 | C | M5 | 20 | 12 | 18 | 7,5 | | | 0,39 € | | | B0306.12006 | C | M6 | 20 | 12 | 18 | 9 | | | 0,39 € | | | B0306.12506 | C | M6 | 25 | 15 | 22,5 | 9 | | | 0,46 € | | | B0306.12508 | C | M8 | 25 | 15 | 22,5 | 12 | | | 0,46 € | | | B0306.13208 | C | M8 | 32 | 18 | 29 | 12 | | | 0,58 € | | | B0306.13210 | C | M10 | 32 | 18 | 29 | 15 | | | 0,58 € | | | B0306.14010 | C | M10 | 40 | 22 | 37 | 15 | | | 0,98 € | | | B0306.14012 | C | M12 | 40 | 22 | 37 | 15 | | | 1,09 € | |
|

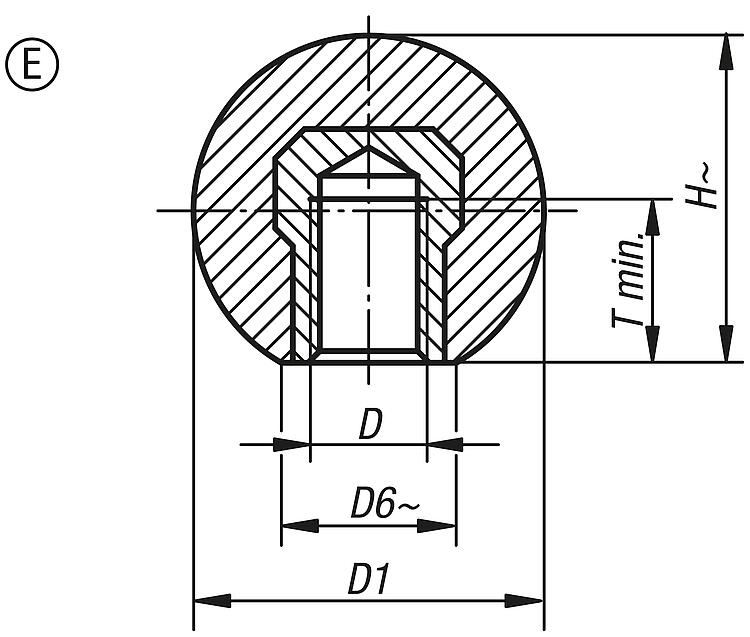

Kugelknöpfe Thermoplast DIN 319 erweitert, Form E, mit Gewindebuchse |
mehr Info |
| Bestellnummer | Form | D | D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0306.22005 | E | M5 | 20 | 12 | 18 | 7,5 | | | 0,52 € | | | B0306.22006 | E | M6 | 20 | 12 | 18 | 7,5 | | | 0,55 € | | | B0306.22506 | E | M6 | 25 | 15 | 22,5 | 9 | | | 0,55 € | | | B0306.22508 | E | M8 | 25 | 15 | 22,5 | 9 | | | 0,67 € | | | B0306.23208 | E | M8 | 32 | 18 | 29 | 12 | | | 0,83 € | | | B0306.23210 | E | M10 | 32 | 18 | 29 | 12 | | | 0,99 € | |
|

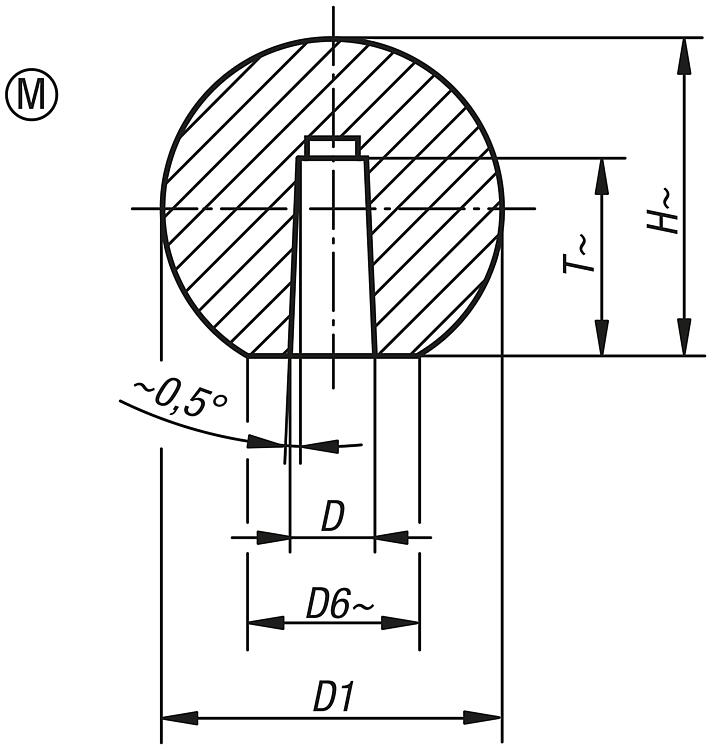

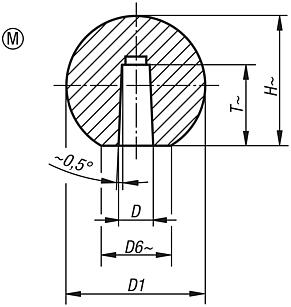

Kugelknöpfe Thermoplast DIN 319 erweitert, Form M, mit konischer Bohrung |
mehr Info |
| Bestellnummer | Form | D | D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0306.32005 | M | 5 | 20 | 12 | 18 | 12 | | | 0,47 € | | | B0306.32506 | M | 6 | 25 | 15 | 22,5 | 15 | | | 0,52 € | | | B0306.32508 | M | 8 | 25 | 15 | 22,5 | 15 | | | 0,52 € | | | B0306.33208 | M | 8 | 32 | 18 | 29 | 15 | | | 0,62 € | | | B0306.33210 | M | 10 | 32 | 18 | 29 | 15 | | | 0,62 € | | | B0306.34010 | M | 10 | 40 | 22 | 37 | 20 | | | 1,00 € | | | B0306.34012 | M | 12 | 40 | 22 | 37 | 20 | | | 1,00 € | |
|
