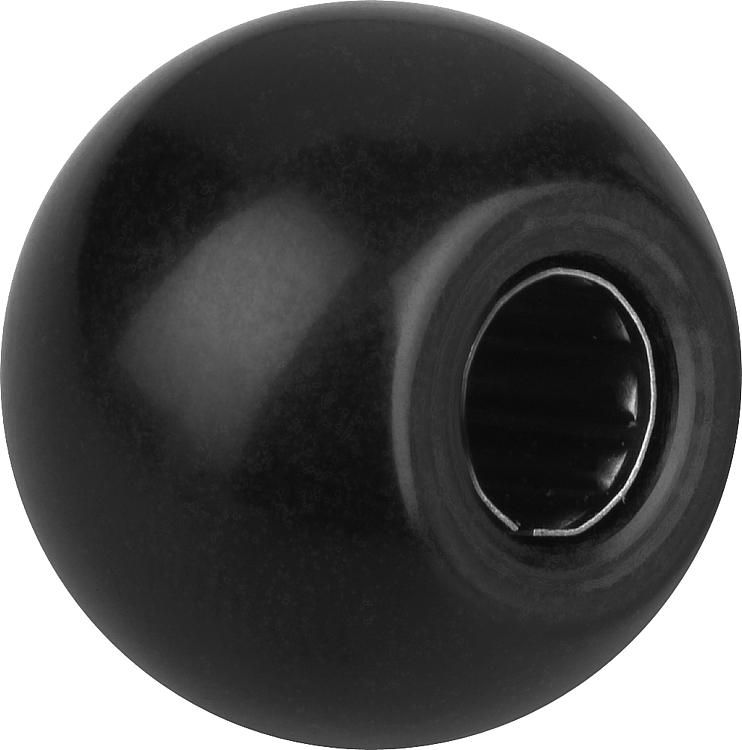

B0307Kugelknöpfe glatt DIN 319 erweitert Form L, mit Klemmhülse |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse Stahl, verzinkt.Ausführung:hochglanzpoliert.Hinweis:Montage Form L: Die Kugelknöpfe werden durch leichte Hammerschläge fest aufgetrieben. Bitte nur einen Gummi- bzw. Kunststoffhammer bis zu einem Gewicht von 200 g verwenden!Schafttoloranz:Kugelknöpfe mit Klemmhülse können auf handelsübliche Stangen mit Toleranz h9 aufgesteckt werden. Die mitgelieferte Klemmhülse gewährleistet einen festen und sicheren Sitz. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | Farbe
Grundkörper | D
| D1 | D6 | H | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0307.42005 | L | schwarz | 5 | 20 | 12 | 18 | 13 |  | | 1,43 € | | | B0307.42506 | L | schwarz | 6 | 25 | 15 | 23 | 16 | | | 1,34 € | | | B0307.42508 | L | schwarz | 8 | 25 | 15 | 23 | 15 | | | 1,34 € | | | B0307.43208 | L | schwarz | 8 | 32 | 18 | 29 | 15 | | | 1,64 € | | | B0307.43210 | L | schwarz | 10 | 32 | 18 | 29 | 20 | | | 1,64 € | | | B0307.44010 | L | schwarz | 10 | 40 | 20 | 37,5 | 20 | | | 2,24 € | | | B0307.44012 | L | schwarz | 12 | 40 | 20 | 37,5 | 23 | | | 2,24 € | | | B0307.45012 | L | schwarz | 12 | 50 | 28 | 48 | 20 | | | 3,49 € | |
