BeschreibungWerkstoff:Duroplast PF 31, schwarz.
Buchse bzw. Gewindebolzen Stahl, verzinkt.Ausführung:hochglanzpoliert.Auf Anfrage:Weitere Außengewinde, Schraubenlängen und Farben.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

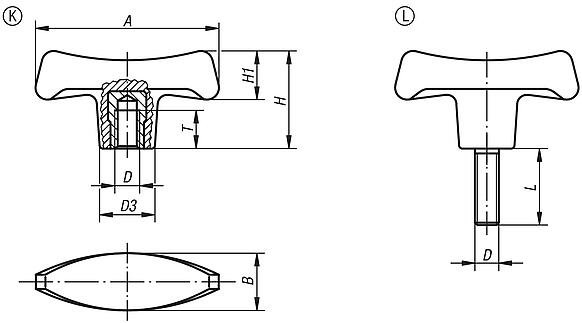

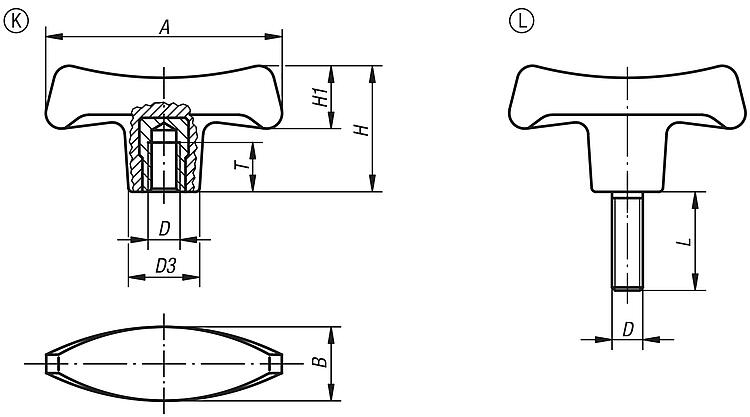

Zeichnungen (Gesamtübersicht) |

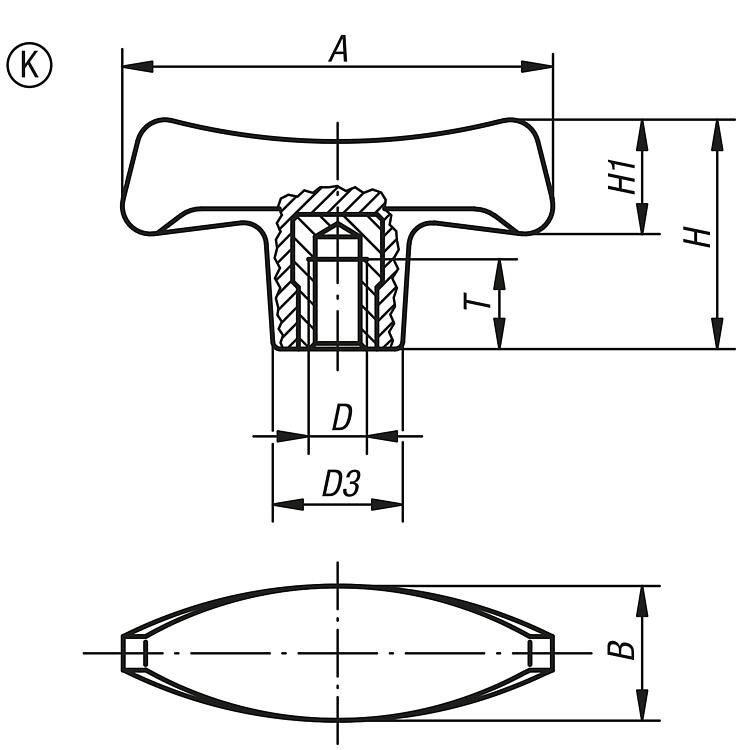

Bestellnummer
| Form | A | B | D | D3 | H | H1 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0305.17006 | K | 70 | 22 | M6 | 19,6 | 38,8 | 20,2 | 12 |  | | 2,42 € | | | B0305.17008 | K | 70 | 22 | M8 | 19,6 | 38,8 | 20,2 | 14 | | | 2,42 € | | | B0305.17010 | K | 70 | 22 | M10 | 19,6 | 38,8 | 20,2 | 14 | | | 2,63 € | | | B0305.18008 | K | 80 | 25 | M8 | 22,3 | 44 | 23 | 14 | | | 3,16 € | | | B0305.18010 | K | 80 | 25 | M10 | 22,3 | 44 | 23 | 22 | | | 3,32 € | | | B0305.19010 | K | 90 | 28 | M10 | 25 | 49,6 | 26 | 22 | | | 3,92 € | | | B0305.19012 | K | 90 | 28 | M12 | 25 | 49,6 | 26 | 21 | | | 4,11 € | |
|

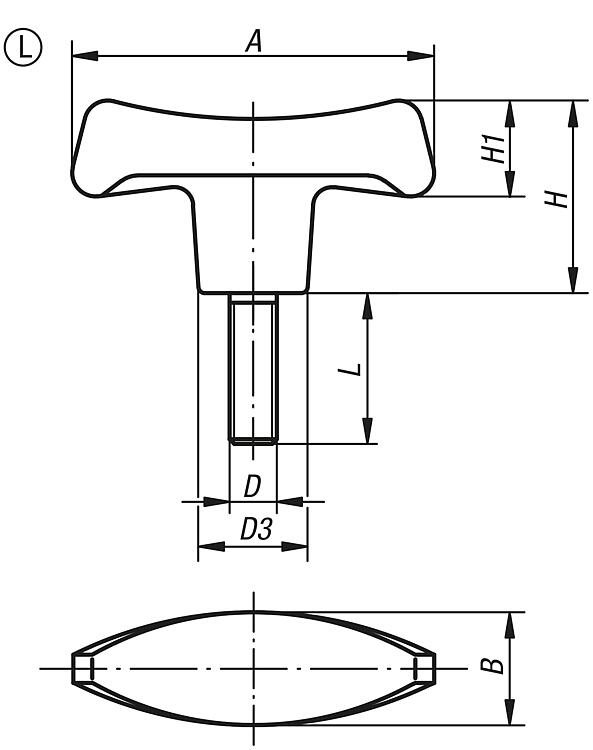

Bestellnummer
| Form | A | B | D | D3 | H | H1 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0305.27006X18 | L | 70 | 22 | M6 | 19,6 | 38,8 | 20,2 | 18 | | | 2,44 € | | | B0305.27008X24 | L | 70 | 22 | M8 | 19,6 | 38,8 | 20,2 | 24 | | | 2,71 € | | | B0305.28010X20 | L | 80 | 25 | M10 | 22,3 | 44 | 23 | 20 | | | 3,16 € | | | B0305.28010X30 | L | 80 | 25 | M10 | 22,3 | 44 | 23 | 30 | | | 3,16 € | | | B0305.29010X30 | L | 90 | 28 | M10 | 25 | 49,6 | 26 | 30 | | | 3,85 € | | | B0305.29012X24 | L | 90 | 28 | M12 | 25 | 49,6 | 26 | 24 | | | 4,91 € | |
|
