Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl (deutsche Form: Kopf Temperguss, Schaft Stahl) mind. Güte 4.6 oder Edelstahl A2.Ausführung:Stahl galvanisch verzinkt.
Edelstahl blank.Hinweis:Die Flügelschrauben können ohne Werkzeug von Hand angezogen und (meist) auch wieder gelöst werden.Zeichnungshinweis:DE = deutsche Form ähnlich DIN 316
AM = amerikanische Form DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

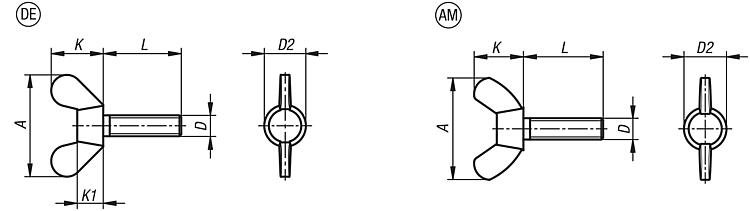

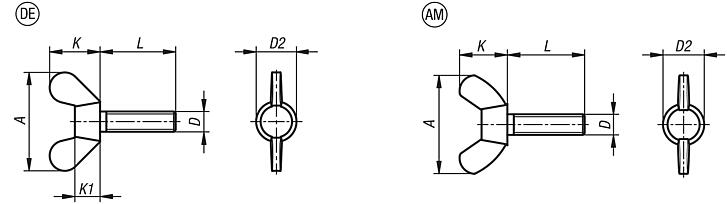

Zeichnungen (Gesamtübersicht) |

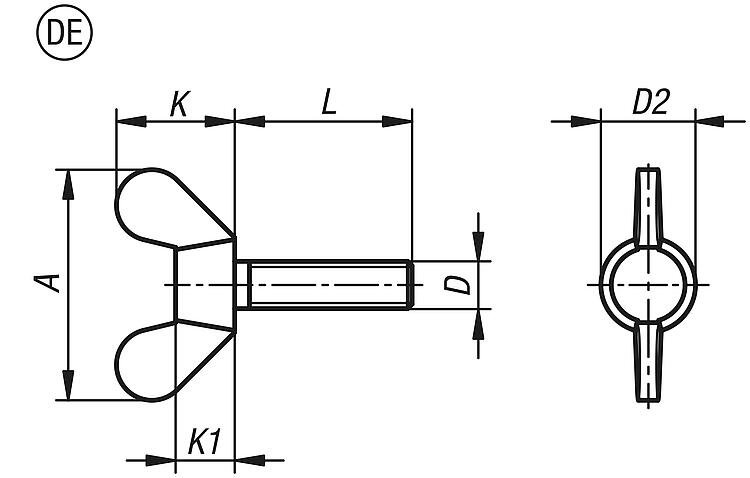

Flügelschrauben, Form DE, deutsche Form ähnlich DIN 316 |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D | L | A
max. | D2
max. | K | K1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0602.104X8 | DE | Stahl | M4 | 8 | 20 | 7 | 9,5 | 3,9 |  | | 1,53 € | | | B0602.104X10 | DE | Stahl | M4 | 10 | 20 | 7 | 9,5 | 3,9 | | | 1,50 € | | | B0602.104X12 | DE | Stahl | M4 | 12 | 20 | 7 | 9,5 | 3,9 | | | 1,59 € | | | B0602.104X16 | DE | Stahl | M4 | 16 | 20 | 7 | 9,5 | 3,9 | | | 1,53 € | | | B0602.104X20 | DE | Stahl | M4 | 20 | 20 | 7 | 9,5 | 3,9 | | | 1,71 € | | | B0602.104X25 | DE | Stahl | M4 | 25 | 20 | 7 | 9,5 | 3,9 | | | 1,51 € | | | B0602.104X30 | DE | Stahl | M4 | 30 | 20 | 7 | 9,5 | 3,9 | | | 1,60 € | | | B0602.105X10 | DE | Stahl | M5 | 10 | 25 | 9,5 | 12 | 5,3 | | | 1,51 € | | | B0602.105X12 | DE | Stahl | M5 | 12 | 25 | 9,5 | 12 | 5,3 | | | 1,61 € | | | B0602.105X16 | DE | Stahl | M5 | 16 | 25 | 9,5 | 12 | 5,3 | | | 1,56 € | | | B0602.105X20 | DE | Stahl | M5 | 20 | 25 | 9,5 | 12 | 5,3 | | | 1,60 € | | | B0602.105X25 | DE | Stahl | M5 | 25 | 25 | 9,5 | 12 | 5,3 | | | 1,61 € | | | B0602.105X30 | DE | Stahl | M5 | 30 | 25 | 9,5 | 12 | 5,3 | | | 1,68 € | | | B0602.105X35 | DE | Stahl | M5 | 35 | 25 | 9,5 | 12 | 5,3 | | | 1,74 € | | | B0602.105X40 | DE | Stahl | M5 | 40 | 25 | 9,5 | 12 | 5,3 | | | 1,75 € | | | B0602.105X50 | DE | Stahl | M5 | 50 | 25 | 9,5 | 12 | 5,3 | | | 1,86 € | | | B0602.106X10 | DE | Stahl | M6 | 10 | 31,5 | 11,5 | 16 | 6,5 | | | 1,75 € | | | B0602.106X12 | DE | Stahl | M6 | 12 | 31,5 | 11,5 | 16 | 6,5 | | | 1,85 € | | | B0602.106X16 | DE | Stahl | M6 | 16 | 31,5 | 11,5 | 16 | 6,5 | | | 1,78 € | | | B0602.106X20 | DE | Stahl | M6 | 20 | 31,5 | 11,5 | 16 | 6,5 | | | 1,80 € | | | B0602.106X25 | DE | Stahl | M6 | 25 | 31,5 | 11,5 | 16 | 6,5 | | | 1,97 € | | | B0602.106X30 | DE | Stahl | M6 | 30 | 31,5 | 11,5 | 16 | 6,5 | | | 2,01 € | | | B0602.106X35 | DE | Stahl | M6 | 35 | 31,5 | 11,5 | 16 | 6,5 | | | 1,90 € | | | B0602.106X40 | DE | Stahl | M6 | 40 | 31,5 | 11,5 | 16 | 6,5 | | | 2,14 € | | | B0602.106X50 | DE | Stahl | M6 | 50 | 31,5 | 11,5 | 16 | 6,5 | | | 2,07 € | | | B0602.108X10 | DE | Stahl | M8 | 10 | 37 | 14,5 | 19 | 8,3 | | | 2,47 € | | | B0602.108X12 | DE | Stahl | M8 | 12 | 37 | 14,5 | 19 | 8,3 | | | 1,94 € | | | B0602.108X16 | DE | Stahl | M8 | 16 | 37 | 14,5 | 19 | 8,3 | | | 2,52 € | | | B0602.108X20 | DE | Stahl | M8 | 20 | 37 | 14,5 | 19 | 8,3 | | | 2,68 € | | | B0602.108X25 | DE | Stahl | M8 | 25 | 37 | 14,5 | 19 | 8,3 | | | 2,70 € | | | B0602.108X30 | DE | Stahl | M8 | 30 | 37 | 14,5 | 19 | 8,3 | | | 2,90 € | | | B0602.108X35 | DE | Stahl | M8 | 35 | 37 | 14,5 | 19 | 8,3 | | | 2,95 € | | | B0602.108X40 | DE | Stahl | M8 | 40 | 37 | 14,5 | 19 | 8,3 | | | 2,88 € | | | B0602.108X50 | DE | Stahl | M8 | 50 | 37 | 14,5 | 19 | 8,3 | | | 3,11 € | | | B0602.108X60 | DE | Stahl | M8 | 60 | 37 | 14,5 | 19 | 8,3 | | | 3,53 € | | | B0602.110X16 | DE | Stahl | M10 | 16 | 49,5 | 18,5 | 24 | 10 | | | 3,51 € | | | B0602.110X20 | DE | Stahl | M10 | 20 | 49,5 | 18,5 | 24 | 10 | | | 3,64 € | | | B0602.110X25 | DE | Stahl | M10 | 25 | 49,5 | 18,5 | 24 | 10 | | | 3,76 € | | | B0602.110X30 | DE | Stahl | M10 | 30 | 49,5 | 18,5 | 24 | 10 | | | 3,97 € | | | B0602.110X40 | DE | Stahl | M10 | 40 | 49,5 | 18,5 | 24 | 10 | | | 4,58 € | | | B0602.110X50 | DE | Stahl | M10 | 50 | 49,5 | 18,5 | 24 | 10 | | | 4,92 € | | | B0602.110X60 | DE | Stahl | M10 | 60 | 49,5 | 18,5 | 24 | 10 | | | 5,44 € | | | B0602.110X70 | DE | Stahl | M10 | 70 | 49,5 | 18,5 | 24 | 10 | | | 5,91 € | | | B0602.112X20 | DE | Stahl | M12 | 20 | 63,5 | 21,5 | 32,3 | 12 | | | 4,67 € | | | B0602.112X25 | DE | Stahl | M12 | 25 | 63,5 | 21,5 | 32,3 | 12 | | | 5,02 € | | | B0602.112X30 | DE | Stahl | M12 | 30 | 63,5 | 21,5 | 32,3 | 12 | | | 4,79 € | | | B0602.112X40 | DE | Stahl | M12 | 40 | 63,5 | 21,5 | 32,3 | 12 | | | 5,31 € | | | B0602.112X50 | DE | Stahl | M12 | 50 | 63,5 | 21,5 | 32,3 | 12 | | | 5,64 € | | | B0602.112X60 | DE | Stahl | M12 | 60 | 63,5 | 21,5 | 32,3 | 12 | | | 5,99 € | | | B0602.112X70 | DE | Stahl | M12 | 70 | 63,5 | 21,5 | 32,3 | 12 | | | 7,00 € | | | B0602.112X80 | DE | Stahl | M12 | 80 | 63,5 | 21,5 | 32,3 | 12 | | | 7,22 € | |
|

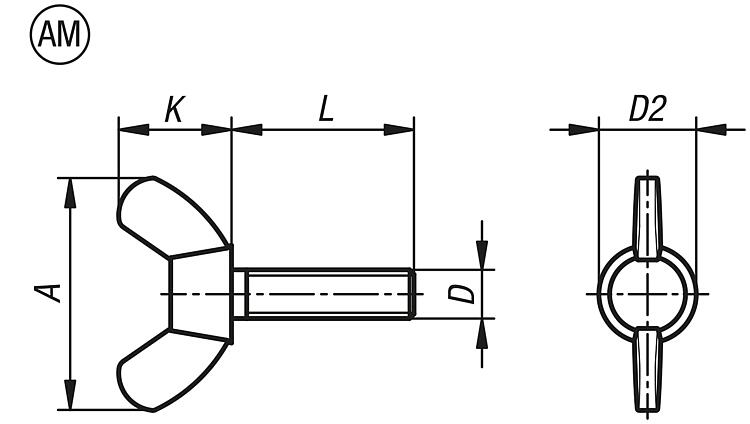

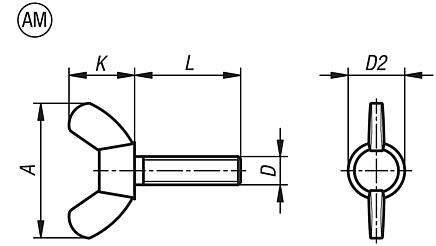

Flügelschrauben, Form AM, amerikanische Form |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D | L | A
max. | D2
max. | K | CAD | Zub. | Preis | Bestellen |
|---|
| B0602.204X10 | AM | Stahl | M4 | 10 | 22 | 9,5 | 10,5 | | | 0,82 € | | | B0602.204X12 | AM | Stahl | M4 | 12 | 22 | 9,5 | 10,5 | | | 0,82 € | | | B0602.204X15 | AM | Stahl | M4 | 15 | 22 | 9,5 | 10,5 | | | 0,83 € | | | B0602.204X20 | AM | Stahl | M4 | 20 | 22 | 9,5 | 10,5 | | | 0,83 € | | | B0602.204X25 | AM | Stahl | M4 | 25 | 22 | 9,5 | 10,5 | | | 0,85 € | | | B0602.204X30 | AM | Stahl | M4 | 30 | 22 | 9,5 | 10,5 | | | 0,87 € | | | B0602.205X10 | AM | Stahl | M5 | 10 | 22 | 9,5 | 10,5 | | | 0,83 € | | | B0602.205X12 | AM | Stahl | M5 | 12 | 22 | 9,5 | 10,5 | | | 0,83 € | | | B0602.205X15 | AM | Stahl | M5 | 15 | 22 | 9,5 | 10,5 | | | 0,84 € | | | B0602.205X20 | AM | Stahl | M5 | 20 | 22 | 9,5 | 10,5 | | | 0,85 € | | | B0602.205X25 | AM | Stahl | M5 | 25 | 22 | 9,5 | 10,5 | | | 0,87 € | | | B0602.205X30 | AM | Stahl | M5 | 30 | 22 | 9,5 | 10,5 | | | 0,88 € | | | B0602.205X35 | AM | Stahl | M5 | 35 | 22 | 9,5 | 10,5 | | | 0,88 € | | | B0602.205X40 | AM | Stahl | M5 | 40 | 22 | 9,5 | 10,5 | | | 0,90 € | | | B0602.206X10 | AM | Stahl | M6 | 10 | 26,8 | 11,9 | 12,9 | | | 0,98 € | | | B0602.206X12 | AM | Stahl | M6 | 12 | 26,8 | 11,9 | 12,9 | | | 0,98 € | | | B0602.206X15 | AM | Stahl | M6 | 15 | 26,8 | 11,9 | 12,9 | | | 0,98 € | | | B0602.206X20 | AM | Stahl | M6 | 20 | 26,8 | 11,9 | 12,9 | | | 0,99 € | | | B0602.206X25 | AM | Stahl | M6 | 25 | 26,8 | 11,9 | 12,9 | | | 1,00 € | | | B0602.206X30 | AM | Stahl | M6 | 30 | 26,8 | 11,9 | 12,9 | | | 1,01 € | | | B0602.206X35 | AM | Stahl | M6 | 35 | 26,8 | 11,9 | 12,9 | | | 1,03 € | | | B0602.206X40 | AM | Stahl | M6 | 40 | 26,8 | 11,9 | 12,9 | | | 1,04 € | | | B0602.206X50 | AM | Stahl | M6 | 50 | 26,8 | 11,9 | 12,9 | | | 1,13 € | | | B0602.208X10 | AM | Stahl | M8 | 10 | 30,3 | 13,5 | 14,8 | | | 1,46 € | | | B0602.208X12 | AM | Stahl | M8 | 12 | 30,3 | 13,5 | 14,8 | | | 1,38 € | | | B0602.208X15 | AM | Stahl | M8 | 15 | 30,3 | 13,5 | 14,8 | | | 1,40 € | | | B0602.208X20 | AM | Stahl | M8 | 20 | 30,3 | 13,5 | 14,8 | | | 1,43 € | | | B0602.208X25 | AM | Stahl | M8 | 25 | 30,3 | 13,5 | 14,8 | | | 1,46 € | | | B0602.208X30 | AM | Stahl | M8 | 30 | 30,3 | 13,5 | 14,8 | | | 1,49 € | | | B0602.208X35 | AM | Stahl | M8 | 35 | 30,3 | 13,5 | 14,8 | | | 1,51 € | | | B0602.208X40 | AM | Stahl | M8 | 40 | 30,3 | 13,5 | 14,8 | | | aktuell nicht lieferbar | | | B0602.208X45 | AM | Stahl | M8 | 45 | 30,3 | 13,5 | 14,8 | | | 1,60 € | | | B0602.208X50 | AM | Stahl | M8 | 50 | 30,3 | 13,5 | 14,8 | | | 1,62 € | | | B0602.210X15 | AM | Stahl | M10 | 15 | 35,3 | 15,3 | 17,3 | | | 1,68 € | | | B0602.210X20 | AM | Stahl | M10 | 20 | 35,3 | 15,3 | 17,3 | | | 1,68 € | | | B0602.210X25 | AM | Stahl | M10 | 25 | 35,3 | 15,3 | 17,3 | | | 1,76 € | | | B0602.210X30 | AM | Stahl | M10 | 30 | 35,3 | 15,3 | 17,3 | | | 1,80 € | | | B0602.210X40 | AM | Stahl | M10 | 40 | 35,3 | 15,3 | 17,3 | | | 1,92 € | | | B0602.210X50 | AM | Stahl | M10 | 50 | 35,3 | 15,3 | 17,3 | | | 2,06 € | | | B0602.210X60 | AM | Stahl | M10 | 60 | 35,3 | 15,3 | 17,3 | | | 2,47 € | | | B0602.212X30 | AM | Stahl | M12 | 30 | 47,5 | 20,5 | 22,5 | | | 1,94 € | | | B0602.212X40 | AM | Stahl | M12 | 40 | 47,5 | 20,5 | 22,5 | | | 2,26 € | | | B0602.212X50 | AM | Stahl | M12 | 50 | 47,5 | 20,5 | 22,5 | | | 2,27 € | | | B0602.212X60 | AM | Stahl | M12 | 60 | 47,5 | 20,5 | 22,5 | | | 3,07 € | | | B0602.1204X10 | AM | Edelstahl A2 | M4 | 10 | 22 | 9,5 | 10,5 | | | 0,99 € | | | B0602.1204X12 | AM | Edelstahl A2 | M4 | 12 | 22 | 9,5 | 10,5 | | | 1,02 € | | | B0602.1204X16 | AM | Edelstahl A2 | M4 | 16 | 22 | 9,5 | 10,5 | | | 1,08 € | | | B0602.1204X20 | AM | Edelstahl A2 | M4 | 20 | 22 | 9,5 | 10,5 | | | 1,12 € | | | B0602.1204X25 | AM | Edelstahl A2 | M4 | 25 | 22 | 9,5 | 10,5 | | | 1,15 € | | | B0602.1204X30 | AM | Edelstahl A2 | M4 | 30 | 22 | 9,5 | 10,5 | | | 1,18 € | | | B0602.1205X10 | AM | Edelstahl A2 | M5 | 10 | 22 | 9,5 | 10,5 | | | 1,04 € | | | B0602.1205X12 | AM | Edelstahl A2 | M5 | 12 | 22 | 9,5 | 10,5 | | | 1,18 € | | | B0602.1205X16 | AM | Edelstahl A2 | M5 | 16 | 22 | 9,5 | 10,5 | | | 1,13 € | | | B0602.1205X20 | AM | Edelstahl A2 | M5 | 20 | 22 | 9,5 | 10,5 | | | 1,17 € | | | B0602.1205X25 | AM | Edelstahl A2 | M5 | 25 | 22 | 9,5 | 10,5 | | | 1,23 € | | | B0602.1205X30 | AM | Edelstahl A2 | M5 | 30 | 22 | 9,5 | 10,5 | | | 1,23 € | | | B0602.1205X35 | AM | Edelstahl A2 | M5 | 35 | 22 | 9,5 | 10,5 | | | 1,38 € | | | B0602.1205X40 | AM | Edelstahl A2 | M5 | 40 | 22 | 9,5 | 10,5 | | | 1,47 € | | | B0602.1206X10 | AM | Edelstahl A2 | M6 | 10 | 26,8 | 11,9 | 12,9 | | | 1,28 € | | | B0602.1206X12 | AM | Edelstahl A2 | M6 | 12 | 26,8 | 11,9 | 12,9 | | | 1,32 € | | | B0602.1206X16 | AM | Edelstahl A2 | M6 | 16 | 26,8 | 11,9 | 12,9 | | | 1,34 € | | | B0602.1206X20 | AM | Edelstahl A2 | M6 | 20 | 26,8 | 11,9 | 12,9 | | | 1,37 € | | | B0602.1206X25 | AM | Edelstahl A2 | M6 | 25 | 26,8 | 11,9 | 12,9 | | | 1,49 € | | | B0602.1206X30 | AM | Edelstahl A2 | M6 | 30 | 26,8 | 11,9 | 12,9 | | | 1,53 € | | | B0602.1206X35 | AM | Edelstahl A2 | M6 | 35 | 26,8 | 11,9 | 12,9 | | | 1,57 € | | | B0602.1206X40 | AM | Edelstahl A2 | M6 | 40 | 26,8 | 11,9 | 12,9 | | | 1,64 € | | | B0602.1206X45 | AM | Edelstahl A2 | M6 | 45 | 26,8 | 11,9 | 12,9 | | | 1,92 € | | | B0602.1206X50 | AM | Edelstahl A2 | M6 | 50 | 26,8 | 11,9 | 12,9 | | | 1,92 € | | | B0602.1208X10 | AM | Edelstahl A2 | M8 | 10 | 30,3 | 13,5 | 14,8 | | | aktuell nicht lieferbar | | | B0602.1208X12 | AM | Edelstahl A2 | M8 | 12 | 30,3 | 13,5 | 14,8 | | | 2,17 € | | | B0602.1208X16 | AM | Edelstahl A2 | M8 | 16 | 30,3 | 13,5 | 14,8 | | | 2,24 € | | | B0602.1208X20 | AM | Edelstahl A2 | M8 | 20 | 30,3 | 13,5 | 14,8 | | | 2,27 € | | | B0602.1208X25 | AM | Edelstahl A2 | M8 | 25 | 30,3 | 13,5 | 14,8 | | | 2,33 € | | | B0602.1208X30 | AM | Edelstahl A2 | M8 | 30 | 30,3 | 13,5 | 14,8 | | | 2,41 € | | | B0602.1208X35 | AM | Edelstahl A2 | M8 | 35 | 30,3 | 13,5 | 14,8 | | | 2,51 € | | | B0602.1208X40 | AM | Edelstahl A2 | M8 | 40 | 30,3 | 13,5 | 14,8 | | | 2,61 € | | | B0602.1208X45 | AM | Edelstahl A2 | M8 | 45 | 30,3 | 13,5 | 14,8 | | | 2,78 € | | | B0602.1208X50 | AM | Edelstahl A2 | M8 | 50 | 30,3 | 13,5 | 14,8 | | | aktuell nicht lieferbar | | | B0602.1210X16 | AM | Edelstahl A2 | M10 | 16 | 35,3 | 15,3 | 17,3 | | | 3,19 € | | | B0602.1210X20 | AM | Edelstahl A2 | M10 | 20 | 35,3 | 15,3 | 17,3 | | | 3,23 € | | | B0602.1210X25 | AM | Edelstahl A2 | M10 | 25 | 35,3 | 15,3 | 17,3 | | | 3,47 € | | | B0602.1210X30 | AM | Edelstahl A2 | M10 | 30 | 35,3 | 15,3 | 17,3 | | | 3,54 € | | | B0602.1210X40 | AM | Edelstahl A2 | M10 | 40 | 35,3 | 15,3 | 17,3 | | | 3,97 € | | | B0602.1210X45 | AM | Edelstahl A2 | M10 | 45 | 35,3 | 15,3 | 17,3 | | | 3,98 € | | | B0602.1210X50 | AM | Edelstahl A2 | M10 | 50 | 35,3 | 15,3 | 17,3 | | | 4,18 € | | | B0602.1210X60 | AM | Edelstahl A2 | M10 | 60 | 35,3 | 15,3 | 17,3 | | | 6,62 € | |
|
