BeschreibungWerkstoff:Thermoplast glasfaserverstärkt.
Gewindebuchse Messing.
Gewindebolzen Stahl.Ausführung:Griff schwarz.
Gewindebolzen verzinkt.Auf Anfrage:Grifffarbe rot, gelb, grün, blau, weiß oder grau (ab Stückzahl 1000).Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

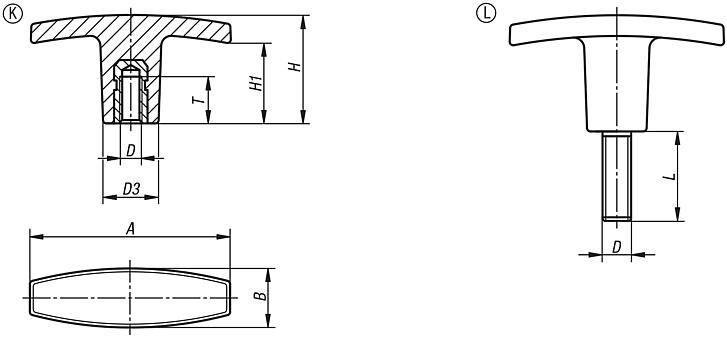

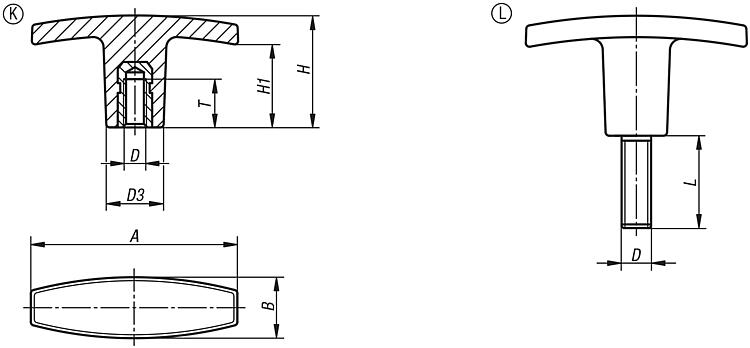

Zeichnungen (Gesamtübersicht) |

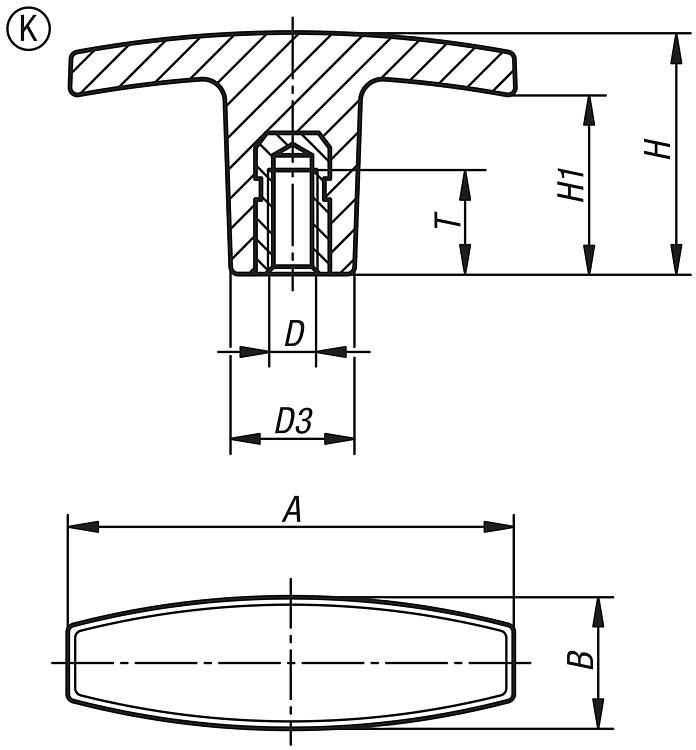

Bestellnummer
| Form | A | B | D | D3 | H | H1 | T | CAD | Zub. | Preis | Bestellen |
|---|
| B0304.14005 | K | 40 | 13 | M5 | 13 | 30,5 | 20 | 10 |  | | 1,30 € | | | B0304.15005 | K | 50 | 15 | M5 | 14 | 24 | 16 | 10 | | | 1,34 € | | | B0304.16006 | K | 60 | 17 | M6 | 16 | 31,5 | 23 | 12 | | | 1,79 € | | | B0304.17108 | K | 71 | 19,5 | M8 | 20 | 36 | 19 | 20 | | | 2,76 € | | | B0304.17110 | K | 71 | 19,5 | M10 | 20 | 36 | 19 | 20 | | | 3,05 € | | | B0304.18010 | K | 80 | 26 | M10 | 26 | 39,5 | 26 | 25 | | | 3,56 € | | | B0304.18012 | K | 80 | 26 | M12 | 26 | 39,5 | 26 | 25 | | | 4,15 € | |
|

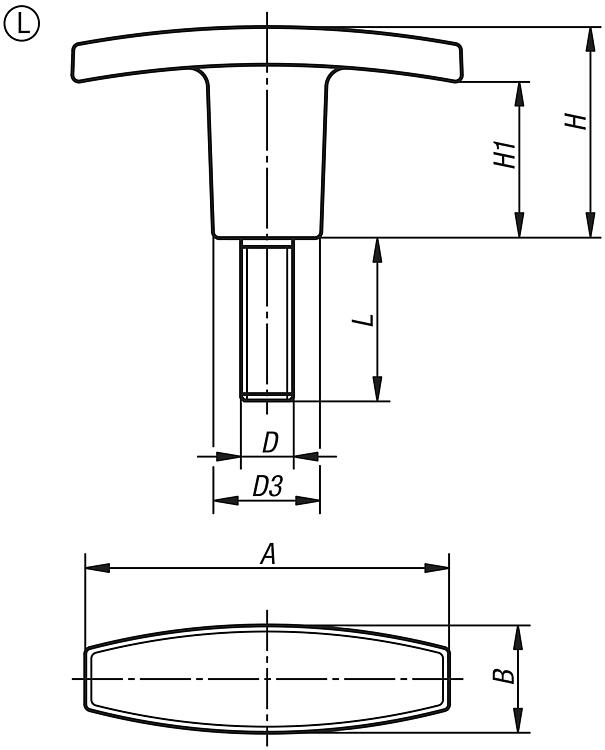

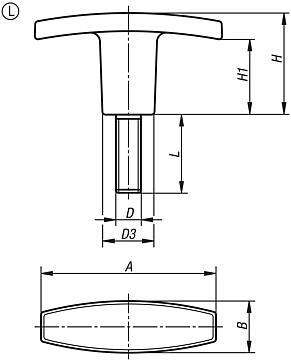

Bestellnummer
| Form | A | B | D | D3 | H | H1 | L | CAD | Zub. | Preis | Bestellen |
|---|
| B0304.24005X15 | L | 40 | 13 | M5 | 13 | 30,5 | 20 | 15 | | | 0,71 € | | | B0304.25005X15 | L | 50 | 15 | M5 | 14 | 24 | 16 | 15 | | | 1,23 € | | | B0304.25005X20 | L | 50 | 15 | M5 | 14 | 24 | 16 | 20 | | | 1,23 € | | | B0304.26006X20 | L | 60 | 17 | M6 | 16 | 31,5 | 23 | 20 | | | 1,39 € | | | B0304.26006X25 | L | 60 | 17 | M6 | 16 | 31,5 | 23 | 25 | | | 1,39 € | | | B0304.27108X20 | L | 71 | 19,5 | M8 | 20 | 36 | 19 | 20 | | | 1,83 € | | | B0304.27108X30 | L | 71 | 19,5 | M8 | 20 | 36 | 19 | 30 | | | 2,05 € | | | B0304.27110X20 | L | 71 | 19,5 | M10 | 20 | 36 | 19 | 20 | | | 2,22 € | | | B0304.27110X30 | L | 71 | 19,5 | M10 | 20 | 36 | 19 | 30 | | | 2,34 € | | | B0304.28010X30 | L | 80 | 26 | M10 | 26 | 39,5 | 26 | 30 | | | 2,72 € | | | B0304.28012X40 | L | 80 | 26 | M12 | 26 | 39,5 | 26 | 40 | | | 3,23 € | |
|
