Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Stahl (deutsche Form ab M12 Temperguss) oder Edelstahl A2.Ausführung:Stahl und Temperguss galvanisch verzinkt.
Edelstahl blank.Hinweis:Die Flügelmuttern können ohne Werkzeug von Hand angezogen und (meist) auch wieder gelöst werden.Zeichnungshinweis:DE = deutsche Form ähnlich DIN 315
AM = amerikanische Form DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

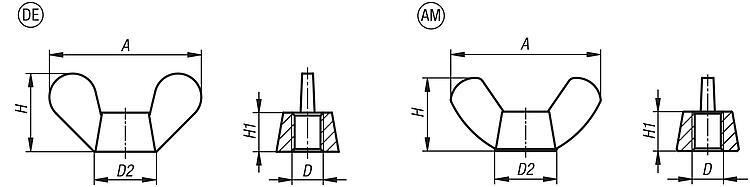

Zeichnungen (Gesamtübersicht) |

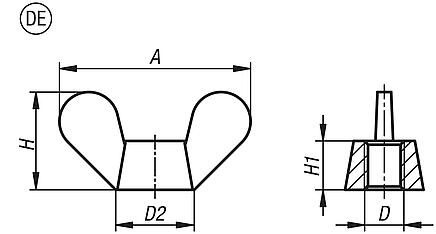

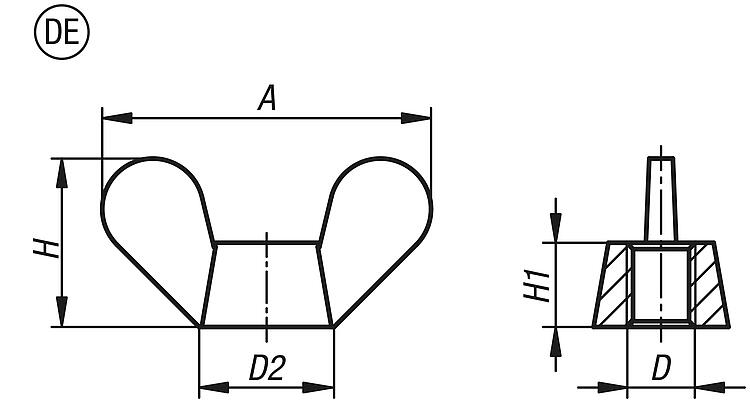

Flügelmuttern, Form DE, deutsche Form ähnlich DIN 315 |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D | A
max. | D2
max. | H | H1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0603.104 | DE | Stahl | M4 | 20 | 8 | 10,5 | 4,6 |  | | 0,90 € | | | B0603.105 | DE | Stahl | M5 | 26 | 11 | 13 | 6,5 | | | 0,94 € | | | B0603.106 | DE | Stahl | M6 | 33 | 13 | 17 | 8 | | | 1,16 € | | | B0603.108 | DE | Stahl | M8 | 39 | 16 | 20 | 10 | | | 1,46 € | | | B0603.110 | DE | Stahl | M10 | 51 | 20 | 25 | 12 | | | 2,96 € | | | B0603.112 | DE | Temperguss | M12 | 65 | 23 | 33,5 | 14 | | | 4,13 € | | | B0603.116 | DE | Temperguss | M16 | 73 | 29 | 37,5 | 17 | | | 6,31 € | | | B0603.120 | DE | Temperguss | M20 | 90 | 35 | 46,5 | 21 | | | 21,43 € | | | B0603.1104 | DE | Edelstahl A2 | M4 | 20 | 8 | 10,5 | 4,6 | | | 1,68 € | | | B0603.1105 | DE | Edelstahl A2 | M5 | 26 | 11 | 13 | 6,5 | | | 1,52 € | | | B0603.1106 | DE | Edelstahl A2 | M6 | 33 | 13 | 17 | 8 | | | 1,63 € | | | B0603.1108 | DE | Edelstahl A2 | M8 | 39 | 16 | 20 | 10 | | | 1,96 € | | | B0603.1110 | DE | Edelstahl A2 | M10 | 51 | 20 | 25 | 12 | | | 2,71 € | | | B0603.1112 | DE | Edelstahl A2 | M12 | 65 | 23 | 33,5 | 14 | | | 5,06 € | | | B0603.1116 | DE | Edelstahl A2 | M16 | 73 | 29 | 37,5 | 17 | | | 7,26 € | | | B0603.1120 | DE | Edelstahl A2 | M20 | 90 | 35 | 46,5 | 21 | | | 14,22 € | |
|

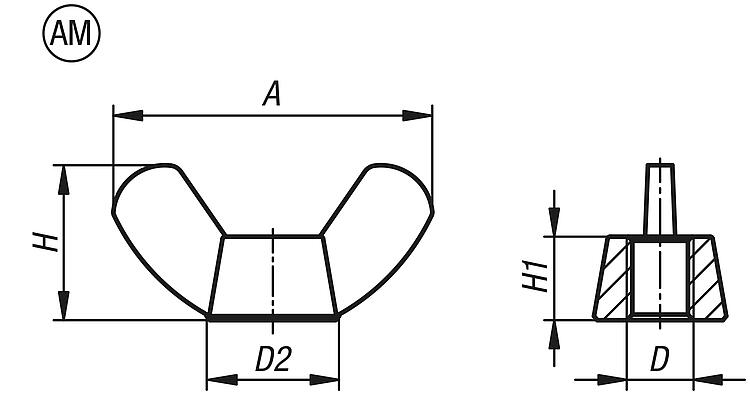

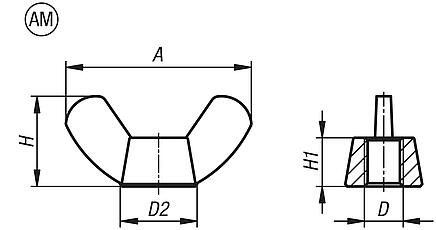

Flügelmuttern, Form AM, amerikanische Form |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | D | A
max. | D2
max. | H | H1 | CAD | Zub. | Preis | Bestellen |
|---|
| B0603.204 | AM | Stahl | M4 | 18,5 | 8 | 8,8 | 3 | | | 0,36 € | | | B0603.205 | AM | Stahl | M5 | 22 | 11 | 10,5 | 4 | | | 0,40 € | | | B0603.206 | AM | Stahl | M6 | 26,8 | 13 | 12,9 | 4,9 | | | 0,44 € | | | B0603.208 | AM | Stahl | M8 | 30,3 | 14 | 14,8 | 5,4 | | | 0,59 € | | | B0603.210 | AM | Stahl | M10 | 35,3 | 16,5 | 17,3 | 6,3 | | | 0,93 € | | | B0603.212 | AM | Stahl | M12 | 47,5 | 22,5 | 22,5 | 7,9 | | | 1,96 € | | | B0603.1204 | AM | Edelstahl A2 | M4 | 18,5 | 8 | 8,8 | 3 | | | 0,44 € | | | B0603.1205 | AM | Edelstahl A2 | M5 | 22 | 11 | 10,5 | 4 | | | 0,48 € | | | B0603.1206 | AM | Edelstahl A2 | M6 | 26,8 | 13 | 12,9 | 4,9 | | | 0,70 € | | | B0603.1208 | AM | Edelstahl A2 | M8 | 30,3 | 14 | 14,8 | 5,4 | | | 0,87 € | | | B0603.1210 | AM | Edelstahl A2 | M10 | 35,3 | 16,5 | 17,3 | 6,3 | | | 1,76 € | | | B0603.1212 | AM | Edelstahl A2 | M12 | 47,5 | 22,5 | 22,5 | 7,9 | | | 3,50 € | |
|
