B0249Spannhebel, flach mit Innengewinde |
zurück |
|
|
BeschreibungWerkstoff:Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.Ausführung:brüniert.Auf Anfrage:Weitere Innengewinde und Sonderausführungen.
Maße "H1" und "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

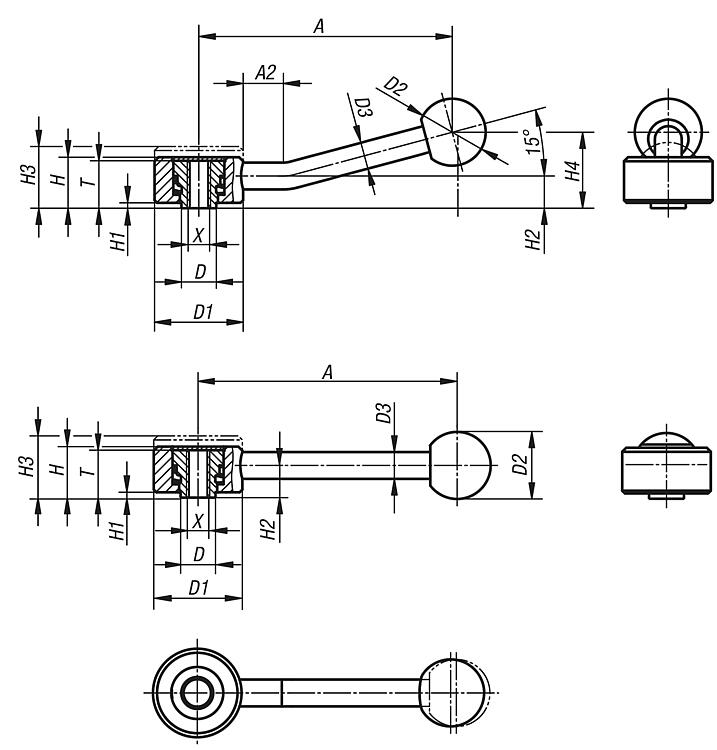

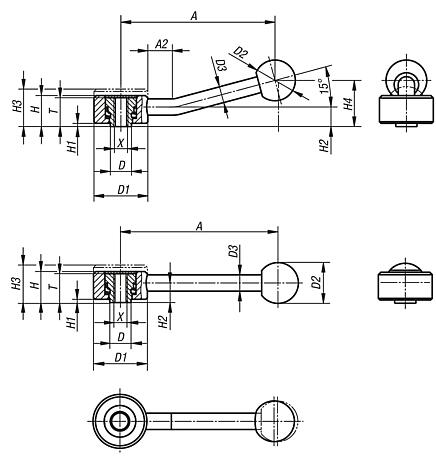

Zeichnungen (Gesamtübersicht) |

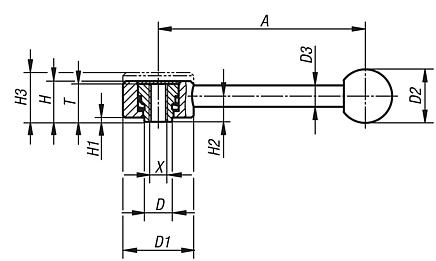

Spannhebel flach mit Innengewinde, 0 Grad |
mehr Info |
| Bestellnummer | Form | X | T | A | D | D1 | D2 | D3 | H | H1 | H2 | H3 | Zähnezahl
| CAD | Zub. | Preis | Bestellen |
|---|
| B0249.1061 | 0° | M6 | 18 | 102 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 26 |  | | 14,21 € | | | B0249.1081 | 0° | M8 | 18 | 102 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 26 | | | 14,21 € | | | B0249.2101 | 0° | M10 | 21 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | | | 17,55 € | | | B0249.2121 | 0° | M12 | 21 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | | | 17,55 € | | | B0249.3121 | 0° | M12 | 27 | 148 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 36 | | | 20,70 € | | | B0249.3161 | 0° | M16 | 27 | 148 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 36 | | | 20,70 € | |
|

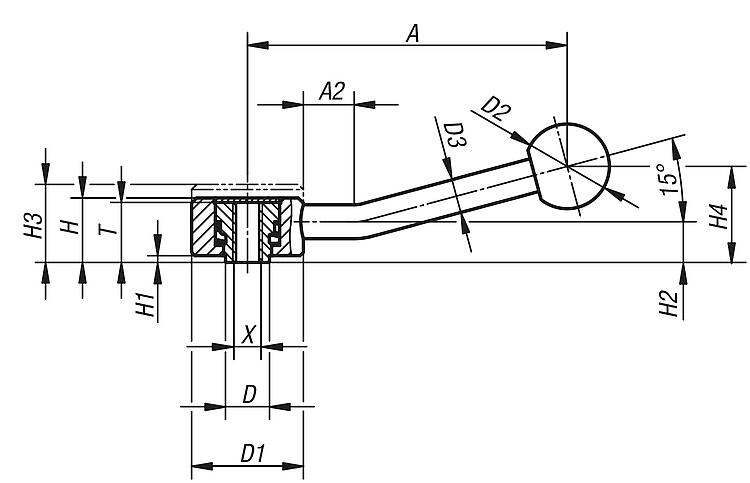

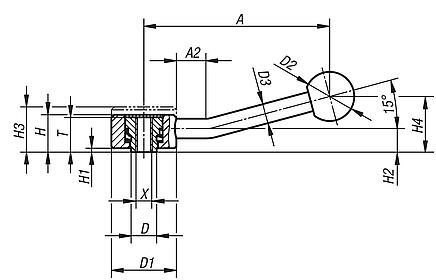

Spannhebel flach mit Innengewinde, 15 Grad |
mehr Info |
| Bestellnummer | Form | X | T | A | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Zähnezahl
| CAD | Zub. | Preis | Bestellen |
|---|
| B0249.1062 | 15° | M6 | 18 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | | | 16,01 € | | | B0249.1082 | 15° | M8 | 18 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | | | 16,01 € | | | B0249.2102 | 15° | M10 | 21 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | | | 19,55 € | | | B0249.2122 | 15° | M12 | 21 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | | | 19,55 € | | | B0249.3122 | 15° | M12 | 27 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | | | 22,80 € | | | B0249.3162 | 15° | M16 | 27 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | | | 22,80 € | |
|
