Spannhebel, flach mit Außengewinde
 B0250

Spannhebel, flach mit Außengewinde

 zurück

Artikelbeschreibung/Produktabbildungen

 Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Stahlteile Festigkeitsklasse 5.8.
Kunststoffkugelknopf schwarz.Ausführung:brüniert.Auf Anfrage:Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maße "H1" und "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Zeichnungshinweis:
1) Kegelkuppe DIN EN ISO 4753
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
Datenblatt B0250 Spannhebel flach mit Außengewinde 248 kB

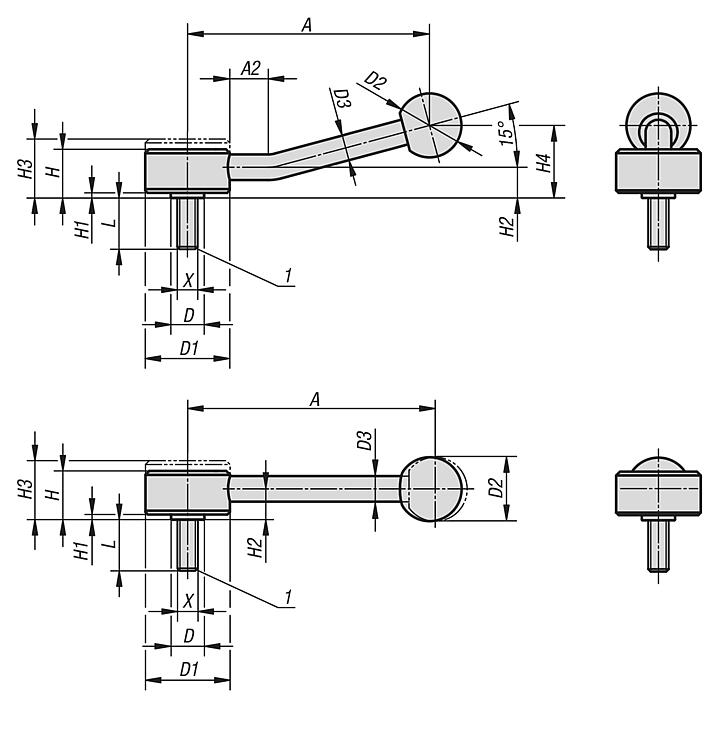

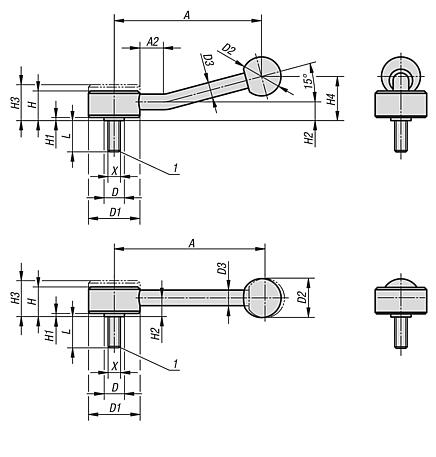

Zeichnungen (Gesamtübersicht)

Spannhebel, flach mit Außengewinde

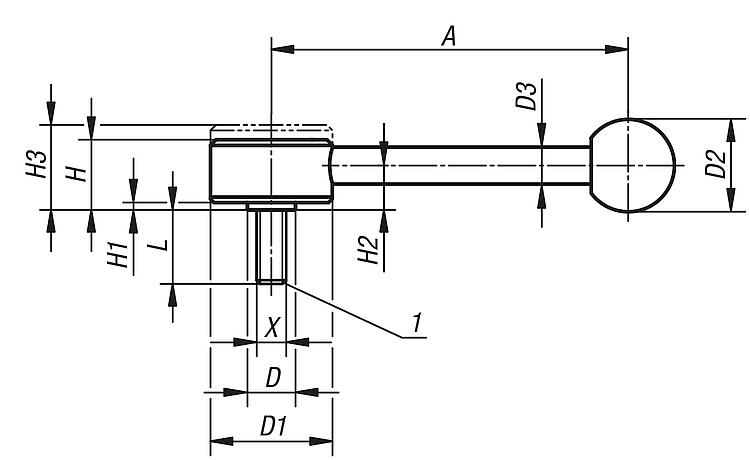

Spannhebel, flach mit Außengewinde, 0 Grad

 mehr Info

Zeichnungen

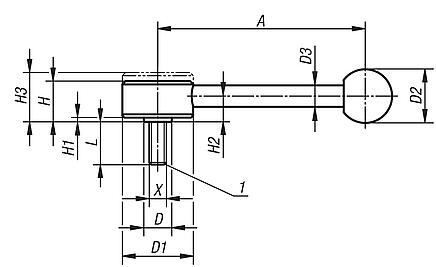

Spannhebel, flach mit Außengewinde, 0 Grad

Artikelübersicht (komprimiert)

 Artikelauswahl/-filter
BestellnummerFormXA=GrifflängeDD1D2D3HH1H2H3LZähnezahl

Filter
B0250.1081X150°M810213,5332510192122315/20/25/30/40/50/6020
B0250.1101X150°M1010213,5332510192122315/20/25/30/40/50/6020
B0250.2101X200°M101311941301222213,52620/25/30/40/50/6024
B0250.2121X200°M121311941301222213,52620/25/30/40/50/6024
B0250.3121X200°M1214823453714282173320/25/30/40/50/6026
B0250.3161X200°M1614823453714282173320/25/30/40/50/6026

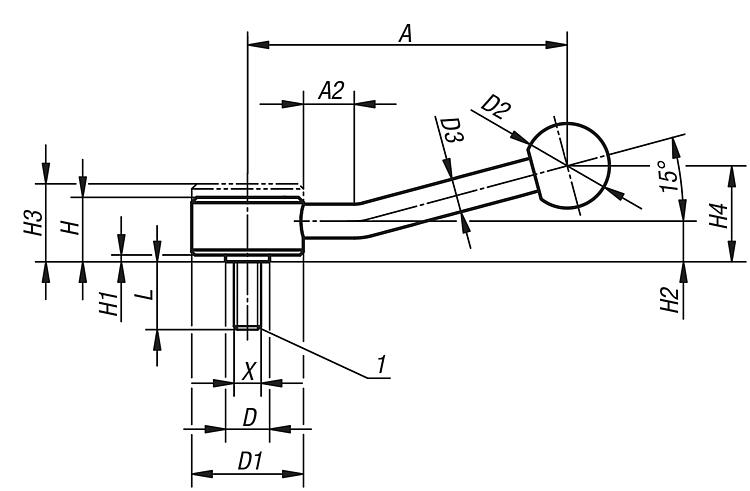

Spannhebel flach mit Außengewinde, 15 Grad

 mehr Info

Zeichnungen
Spannhebel flach mit Außengewinde, 15 Grad

Artikelübersicht (komprimiert)

 Artikelauswahl/-filter
BestellnummerFormXA=GrifflängeA2DD1D2D3HH1H2H3H4Zähnezahl

LFilter
B0250.1082X1515°M81001513,53325101921223292015/20/25/30/40/50/60
B0250.1102X1515°M101001513,53325101921223292015/20/25/30/40/50/60
B0250.2102X2015°M10127151941301222213,526382420/25/30/40/50/60
B0250.2122X2015°M12127151941301222213,526382420/25/30/40/50/60
B0250.3122X2015°M1214515234537142821733482620/25/30/40/50/60
B0250.3162X2015°M1614515234537142821733482620/25/30/40/50/60
