B0254Spannhebel flach Edelstahl mit Außengewinde |
zurück |
|
|
BeschreibungWerkstoff:Stahlteile Edelstahl 1.4305 (entspricht AISI 303).
Kunststoffkugelknopf schwarz. Ausführung:Stahlteile blank.Auf Anfrage:Weitere Außengewinde, Schraubenlängen und Sonderausführungen.
Maße "H1" und "A" auf Wunsch in anderen Längen gegen Aufpreis lieferbar.Zeichnungshinweis:1) Kegelkuppe DIN EN ISO 4753 DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

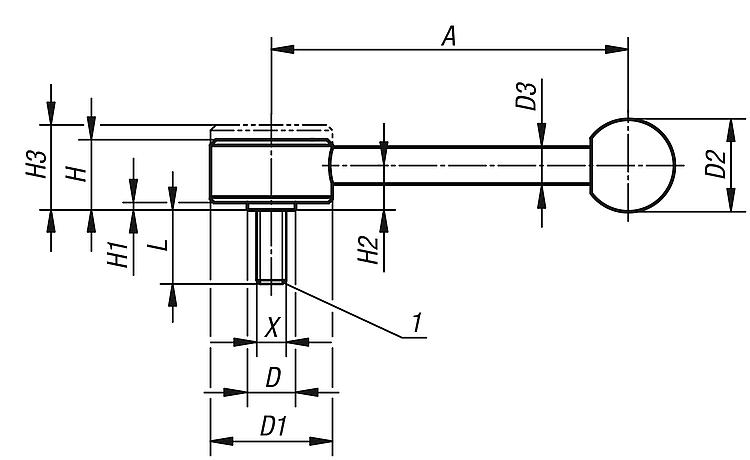

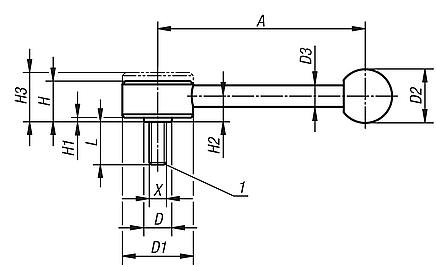

Spannhebel flach Edelstahl mit Außengewinde, 0 Grad |
mehr Info |
| Bestellnummer | Form | X | A=Grifflänge | D | D1 | D2 | D3 | H | H1 | H2 | H3 | Zähnezahl
| L | CAD | Zub. | Preis | Bestellen |
|---|
| B0254.1081X30 | 0° | M8 | 102 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 26 | 30 |  | | 25,68 € | | | B0254.1081X40 | 0° | M8 | 102 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 26 | 40 | | | 26,97 € | | | B0254.1081X50 | 0° | M8 | 102 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 26 | 50 | | | 26,97 € | | | B0254.2101X30 | 0° | M10 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 30 | | | 31,65 € | | | B0254.2101X40 | 0° | M10 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 40 | | | 33,42 € | | | B0254.2101X50 | 0° | M10 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 50 | | | 33,42 € | | | B0254.2101X60 | 0° | M10 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 60 | | | 33,42 € | | | B0254.2121X30 | 0° | M12 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 30 | | | 31,65 € | | | B0254.2121X40 | 0° | M12 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 40 | | | 33,42 € | | | B0254.2121X50 | 0° | M12 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 50 | | | 33,42 € | | | B0254.2121X60 | 0° | M12 | 131 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 30 | 60 | | | 33,42 € | | | B0254.3161X40 | 0° | M16 | 148 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 36 | 40 | | | 39,74 € | | | B0254.3161X50 | 0° | M16 | 148 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 36 | 50 | | | 39,74 € | | | B0254.3161X60 | 0° | M16 | 148 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 36 | 60 | | | 39,74 € | |
|

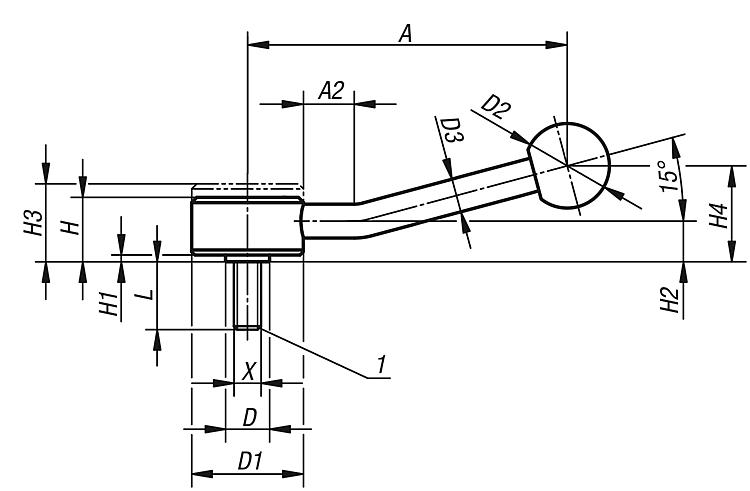

Spannhebel flach Edelstahl mit Außengewinde, 15 Grad |
mehr Info |
| Bestellnummer | Form | X | A=Grifflänge | A2 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | H4 | Zähnezahl
| L | CAD | Zub. | Preis | Bestellen |
|---|
| B0254.1082X30 | 15° | M8 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | 30 | | | 26,94 € | | | B0254.1082X40 | 15° | M8 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | 40 | | | 28,23 € | | | B0254.1082X50 | 15° | M8 | 100 | 15 | 13,5 | 33 | 25 | 10 | 19 | 2 | 12 | 23 | 29 | 26 | 50 | | | 28,23 € | | | B0254.2102X30 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 30 | | | 32,92 € | | | B0254.2102X40 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 40 | | | 34,69 € | | | B0254.2102X50 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 50 | | | 34,69 € | | | B0254.2102X60 | 15° | M10 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 60 | | | 34,69 € | | | B0254.2122X30 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 30 | | | 32,92 € | | | B0254.2122X40 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 40 | | | 34,69 € | | | B0254.2122X50 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 50 | | | 34,69 € | | | B0254.2122X60 | 15° | M12 | 127 | 15 | 19 | 41 | 30 | 12 | 22 | 2 | 13,5 | 26 | 38 | 30 | 60 | | | 34,69 € | | | B0254.3162X40 | 15° | M16 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | 40 | | | 41,00 € | | | B0254.3162X50 | 15° | M16 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | 50 | | | 41,00 € | | | B0254.3162X60 | 15° | M16 | 145 | 15 | 23 | 45 | 37 | 14 | 28 | 2 | 17 | 33 | 48 | 36 | 60 | | | 41,00 € | |
|
