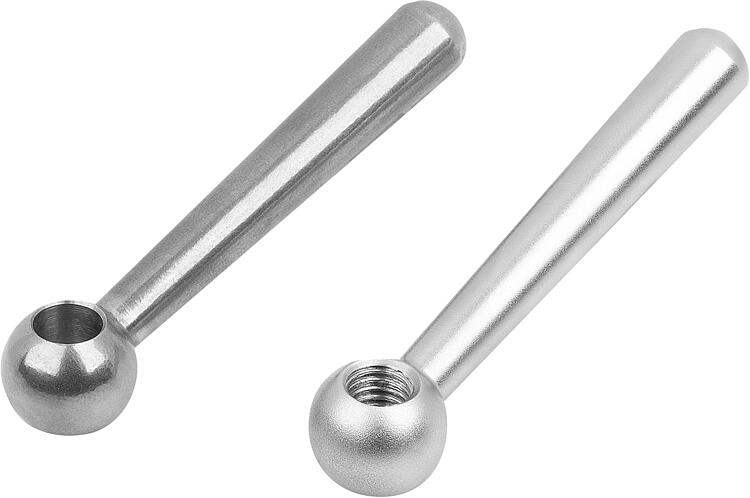

B0257Kegelgriffe DIN 99 |
zurück |
|
|
BeschreibungWerkstoff:Stahl oder Edelstahl A2.Ausführung:Stahl poliert.
Edelstahl 1.4301 gestrahlt.Hinweis:Eine feste Verbindung von Griff und Gegenstück ist durch Verkleben oft günstiger herzustellen als durch Verstiften.Zeichnungshinweis:Form L: mit Bohrung
Form N: mit Innengewinde
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Kegelgriffe DIN 99, Form L, mit Bohrung |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | X | A=Grifflänge | B1 | D1 | D2
Kugel | H | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0257.106 | L | Stahl | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 |  | | 2,94 € | | | B0257.108 | L | Stahl | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 3,37 € | | | B0257.110 | L | Stahl | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 4,36 € | | | B0257.112 | L | Stahl | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 6,10 € | | | B0257.116 | L | Stahl | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 12,00 € | | | B0257.120 | L | Stahl | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 20,75 € | | | B0257.1106 | L | Edelstahl A2 | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | 4,89 € | | | B0257.1108 | L | Edelstahl A2 | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 6,99 € | | | B0257.1110 | L | Edelstahl A2 | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 9,37 € | | | B0257.1112 | L | Edelstahl A2 | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 12,97 € | | | B0257.1116 | L | Edelstahl A2 | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 17,28 € | | | B0257.1120 | L | Edelstahl A2 | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 24,61 € | |
|
Kegelgriffe DIN 99, Form N, mit Innengewinde |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | X | A=Grifflänge | B2 | D1 | D2
Kugel | H | L2 | CAD | Zub. | Preis | Bestellen |
|---|
| B0257.206 | N | Stahl | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | 2,94 € | | | B0257.208 | N | Stahl | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 3,37 € | | | B0257.210 | N | Stahl | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 4,36 € | | | B0257.212 | N | Stahl | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 6,10 € | | | B0257.216 | N | Stahl | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 12,00 € | | | B0257.220 | N | Stahl | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 20,75 € | | | B0257.1206 | N | Edelstahl A2 | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | 5,93 € | | | B0257.1208 | N | Edelstahl A2 | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | 7,42 € | | | B0257.1210 | N | Edelstahl A2 | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | 10,09 € | | | B0257.1212 | N | Edelstahl A2 | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | 14,06 € | | | B0257.1216 | N | Edelstahl A2 | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | 20,25 € | | | B0257.1220 | N | Edelstahl A2 | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | 26,97 € | |
|
