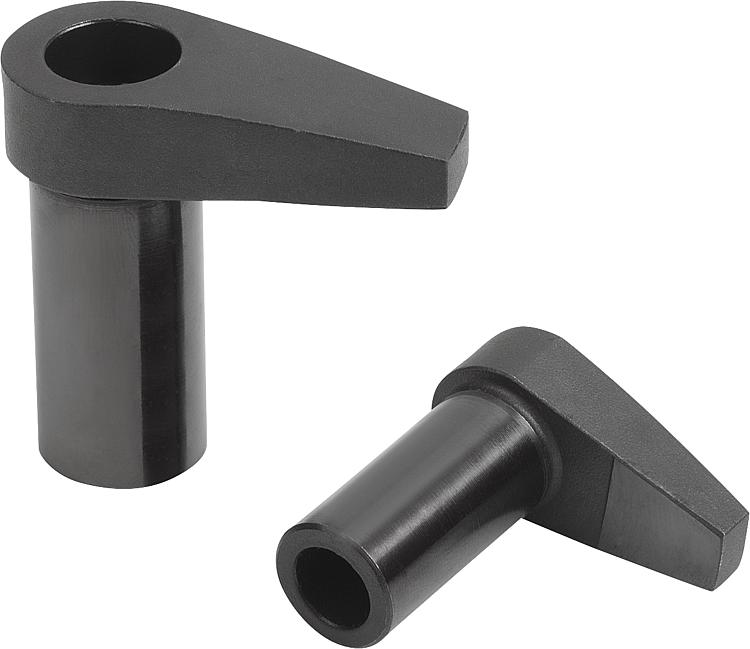

B0418Spannhaken mit verlängerter Spannpratze |
zurück |
|
|
BeschreibungWerkstoff:Vergütungsstahl, vergütet.Ausführung:brüniert.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

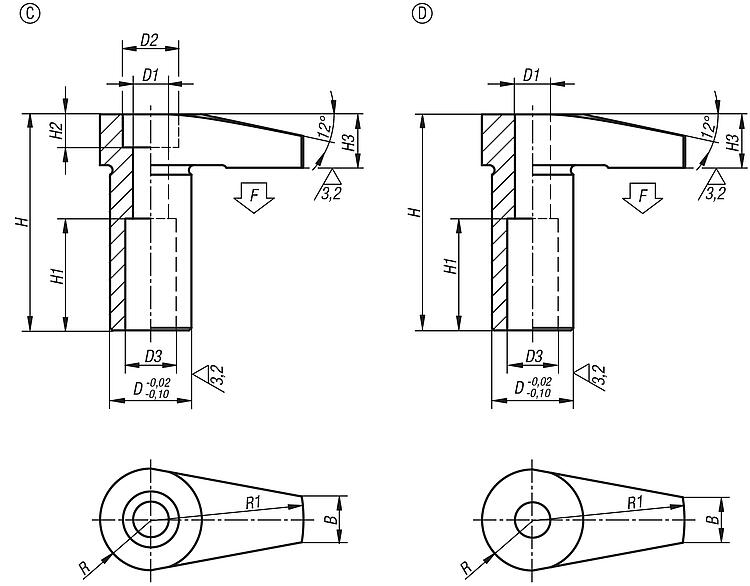

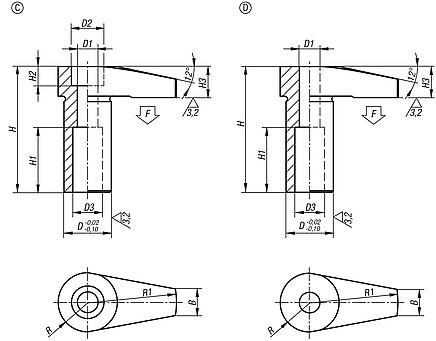

Zeichnungen (Gesamtübersicht) |

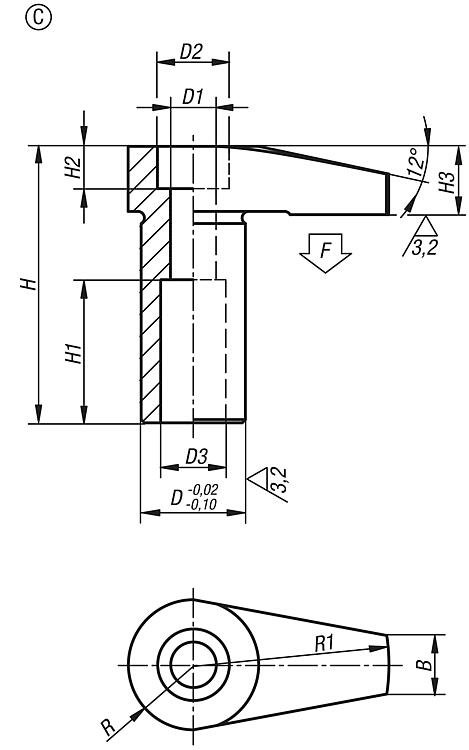

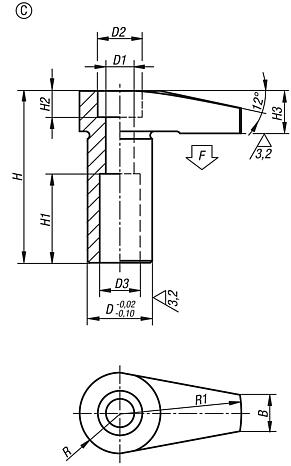

Spannhaken mit verlängerter Spannpratze Form C |
mehr Info |
| Bestellnummer | Form | B | D | D1 | D2 | D3 | H | H1 | H2 | H3 | R | R1 | F
max. kN
| CAD | Zub. | Preis | Bestellen |
|---|
| B0418.406 | C | 9 | 16 | 7 | 11 | 10 | 42,5 | 22 | 6 | 10,5 | 10 | 30 | 4,5 |  | | 31,58 € | | | B0418.408 | C | 12 | 20 | 8,6 | 15 | 12 | 52,5 | 25 | 8 | 12,5 | 12,5 | 40 | 6,5 | | | 38,30 € | | | B0418.410 | C | 18 | 25 | 10,6 | 18 | 14 | 66,5 | 32 | 10 | 16,5 | 16 | 50 | 11,8 | | | 51,93 € | |
|

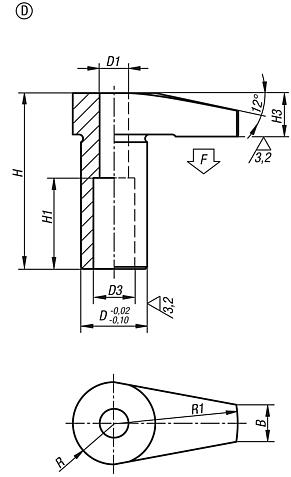

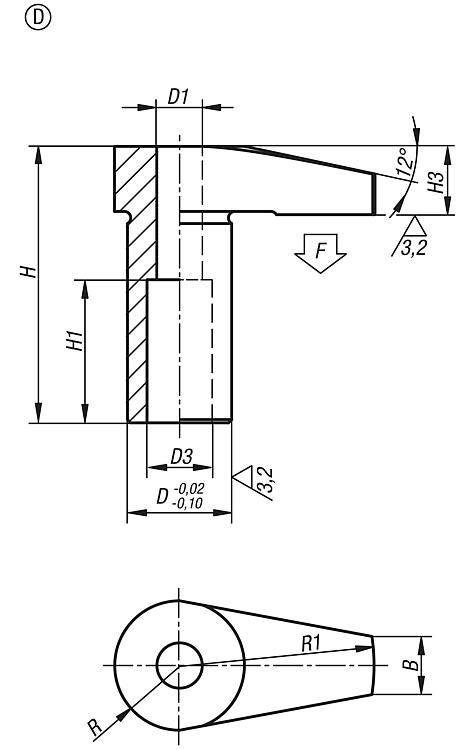

Spannhaken mit verlängerter Spannpratze Form D |
mehr Info |
| Bestellnummer | Form | B | D | D1 | D3 | H | H1 | H3 | R | R1 | F
max. kN
| CAD | Zub. | Preis | Bestellen |
|---|
| B0418.506 | D | 9 | 16 | 7 | 10 | 42,5 | 22 | 10,5 | 10 | 30 | 4,5 | | | 31,72 € | | | B0418.508 | D | 12 | 20 | 8,6 | 12 | 52,5 | 25 | 12,5 | 12,5 | 40 | 6,5 | | | 38,57 € | | | B0418.510 | D | 18 | 25 | 10,6 | 14 | 66,5 | 32 | 16,5 | 16 | 50 | 11,8 | | | 52,81 € | |
|
