B0413Spannhakenaufnahmen |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

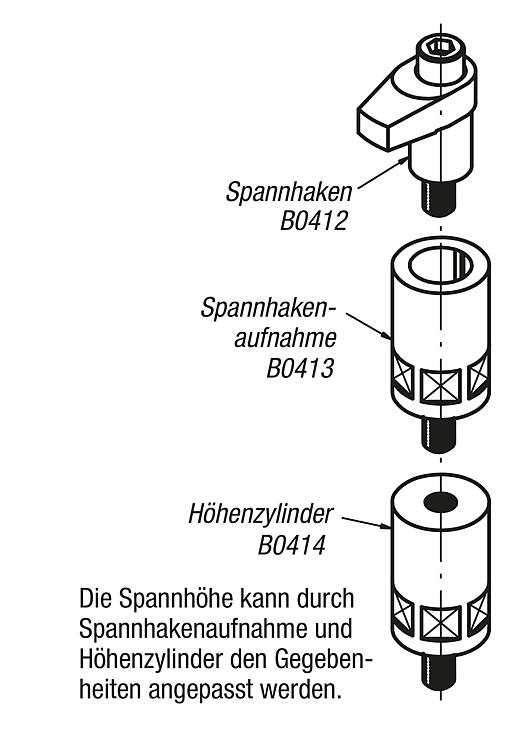

BeschreibungWerkstoff:Vergütungsstahl.Ausführung:brüniert.Hinweis:Spannhakenaufnahmen dienen zur Führung und Erhöhung von Spannhaken.Zubehör:Spannhaken B0412.
Höhenzylinder B0414.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

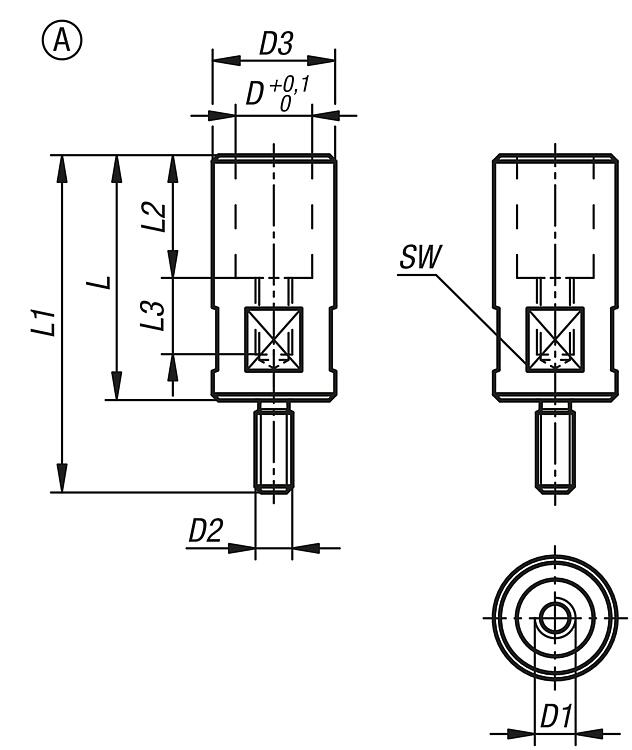

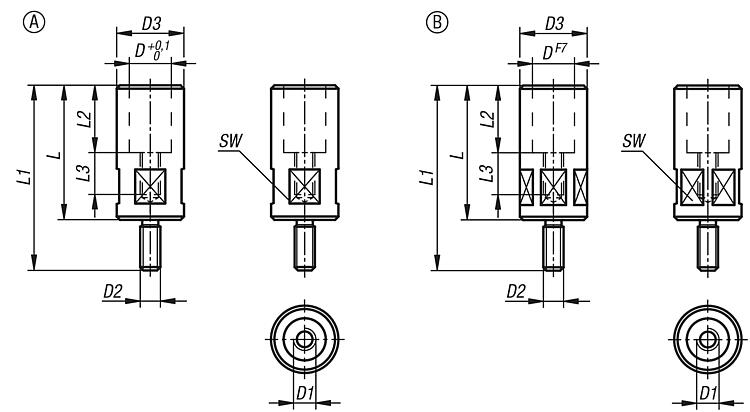

Zeichnungen (Gesamtübersicht) |
|

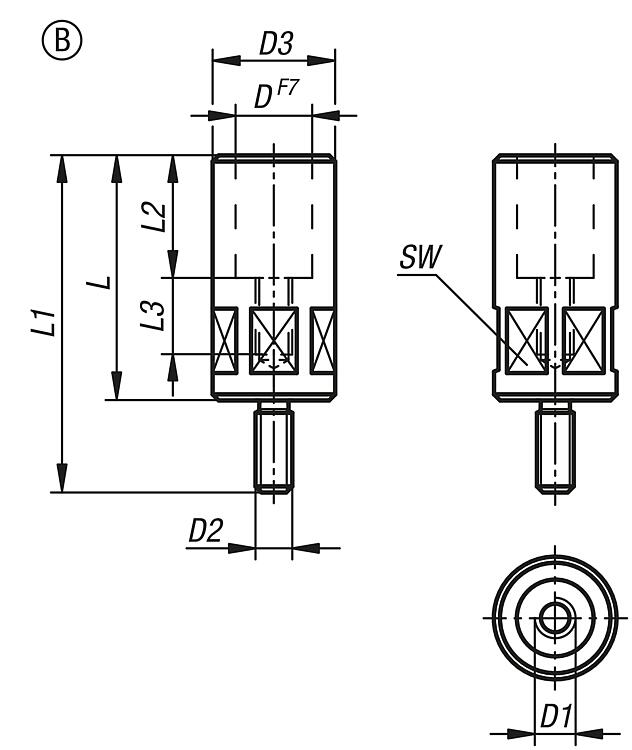

Spannhakenaufnahmen, Form B, mit Sechskant |
mehr Info |
| Bestellnummer | Form | Form-Typ | D
| D1 | D2 | D3 | L | L1 | L2 | L3 | SW | Anziehdreh-
moment
max. Nm | CAD | Zub. | Preis | Bestellen |
|---|
| B0413.08055 | B | mit Sechskant | 18 | M8 | M8 | 24 | 55 | 74 | 25 | 20 | 22 | 29,4 |  | | 23,59 € | | | B0413.10063 | B | mit Sechskant | 20 | M10 | M12 | 32 | 63 | 93 | 30 | 21 | 30 | 39,2 | | | 27,02 € | | | B0413.10080 | B | mit Sechskant | 20 | M10 | M12 | 32 | 80 | 110 | 30 | 23 | 30 | 39,2 | | | 29,20 € | | | B0413.12080 | B | mit Sechskant | 25 | M12 | M12 | 40 | 80 | 110 | 40 | 25 | 36 | 49 | | | 33,89 € | | | B0413.12100 | B | mit Sechskant | 25 | M12 | M12 | 40 | 100 | 130 | 40 | 28 | 36 | 49 | | | 37,03 € | | | B0413.16080 | B | mit Sechskant | 32 | M16 | M16 | 50 | 80 | 110 | 40 | 25 | 46 | 78,4 | | | 43,91 € | | | B0413.16100 | B | mit Sechskant | 32 | M16 | M16 | 50 | 100 | 130 | 40 | 28 | 46 | 78,4 | | | 47,98 € | |
|
