BeschreibungWerkstoff:Vergütungsstahl, vergütet.Ausführung:brüniert.Zubehör:Federn B0410 und Zylinderschrauben B0124, B0125.
Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

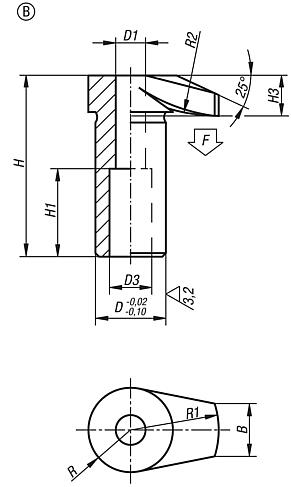

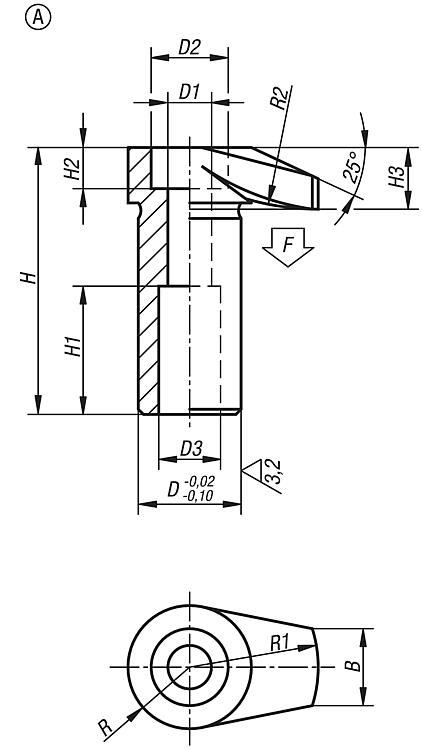

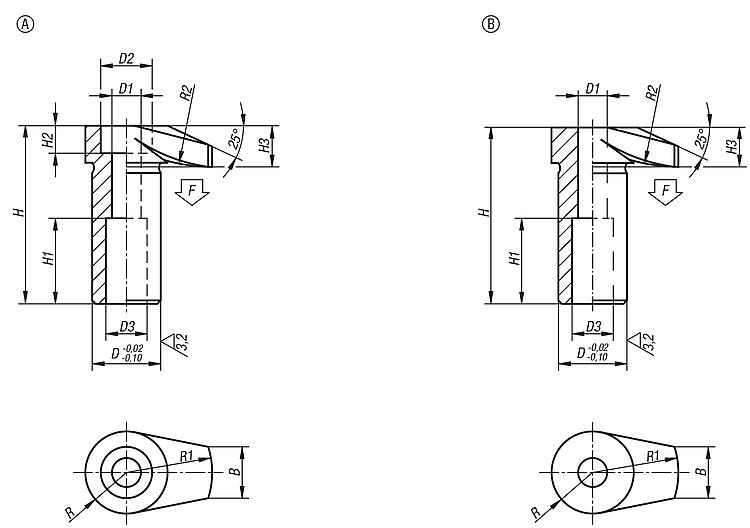

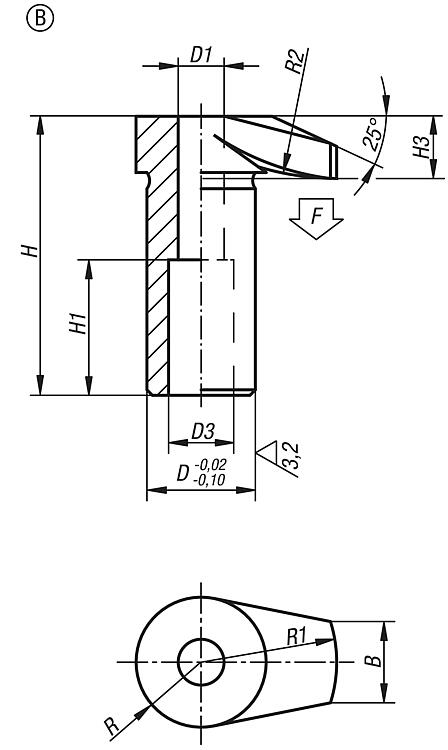

Zeichnungen (Gesamtübersicht) |
Bestellnummer
| Form | D | D1 | D2 | D3 | H | H1 | H2 | H3 | B | R | R1 | R2 | F
max. kN
| CAD | Zub. | Preis | Bestellen |
|---|
| B0417.06 | A | 16 | 6,5 | 11 | 10 | 42 | 20 | 6 | 10 | 11 | 9 | 20 | 30 | 4,8 |  | | 21,09 € | | | B0417.08 | A | 20 | 8,5 | 15 | 12 | 52 | 25 | 8 | 12 | 15 | 12 | 25 | 50 | 8,8 | | | 29,20 € | | | B0417.10 | A | 25 | 10,5 | 18 | 14 | 66 | 32 | 10 | 16 | 17 | 14 | 32 | 60 | 13,9 | | | 44,99 € | | | B0417.12 | A | 32 | 12,5 | 20 | 17 | 83 | 40 | 12 | 20 | 20 | 18 | 40 | 80 | 20,2 | | | 86,39 € | |
|
Bestellnummer
| Form | D | D1 | D3 | H | H1 | H3 | B | R | R1 | R2 | F
max. kN
| CAD | Zub. | Preis | Bestellen |
|---|
| B0417.106 | B | 16 | 6,5 | 10 | 41,5 | 20 | 9,5 | 11 | 9 | 20 | 30 | 4,8 | | | 21,09 € | | | B0417.108 | B | 20 | 8,5 | 12 | 51,5 | 25 | 11,5 | 15 | 12 | 25 | 50 | 8,8 | | | 30,14 € | | | B0417.110 | B | 25 | 10,5 | 14 | 65,5 | 32 | 15,5 | 17 | 14 | 32 | 60 | 13,9 | | | 44,99 € | | | B0417.112 | B | 32 | 12,5 | 17 | 82,5 | 40 | 19,5 | 20 | 18 | 40 | 80 | 20,2 | | | 86,39 € | |
|
