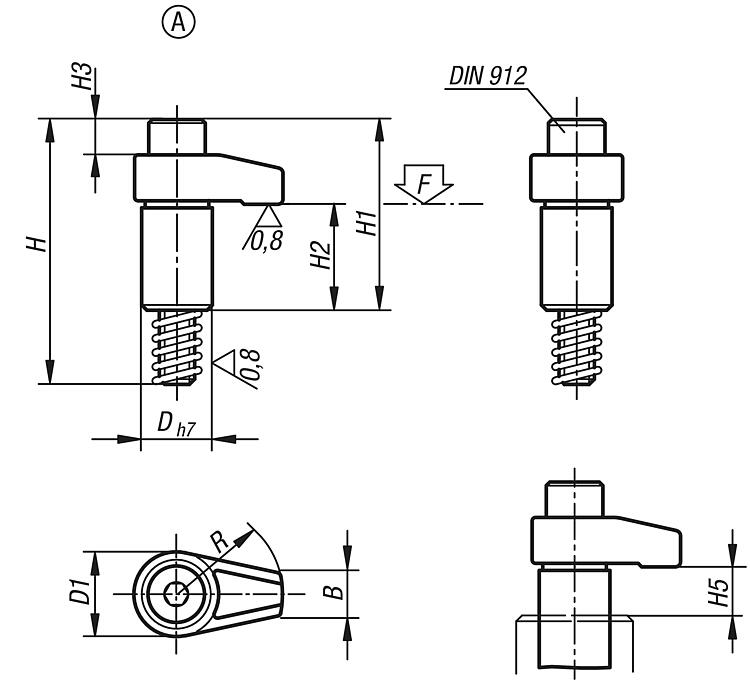

BeschreibungWerkstoff:Vergütungsstahl, vergütet.Ausführung:Form A-C: brüniert. Schaftdurchmesser geschliffen.
Form D: brüniert.Hinweis:Die angegebenen Spannkräfte und Anzugsmomente gelten innerhalb des angegebenen Spannbereiches (H5).Vorteile:Kompaktes Design für Anwendungen, auch auf engstem Raum
Vielfalt an Varianten und BaugrößenZubehör:Spannhakenaufnahmen B0413.
Spannhakenaufnahmen B0415.
Höhenzylinder B0414.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

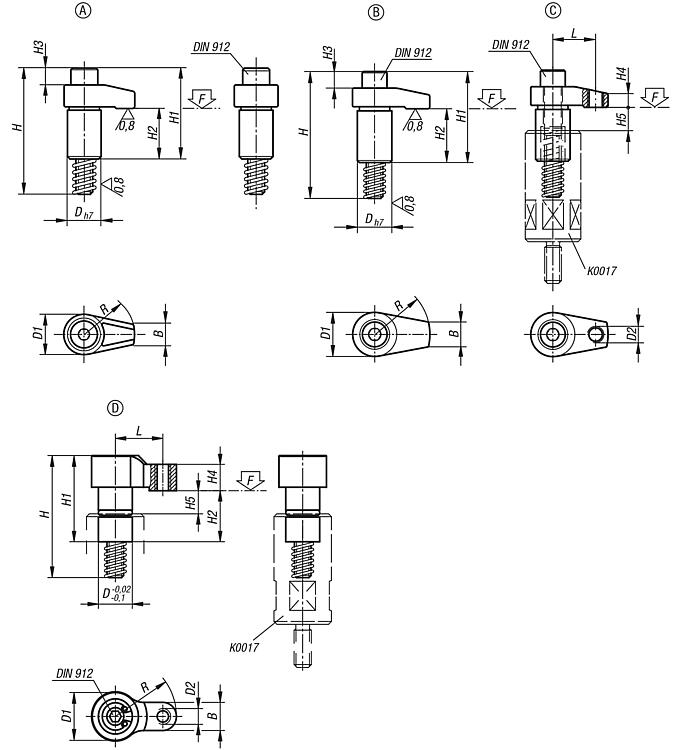

Zeichnungen (Gesamtübersicht) |
|
| Bestellnummer | Form | D | D1 | H | H1 | H2 | H3 | H4 | H5
max.
Spannbereich | B | R | Zylinderschraube
DIN 912 | Anzieh-
drehmoment
max. Nm | F
max. kN
| CAD | Zub. | Preis | Bestellen |
|---|

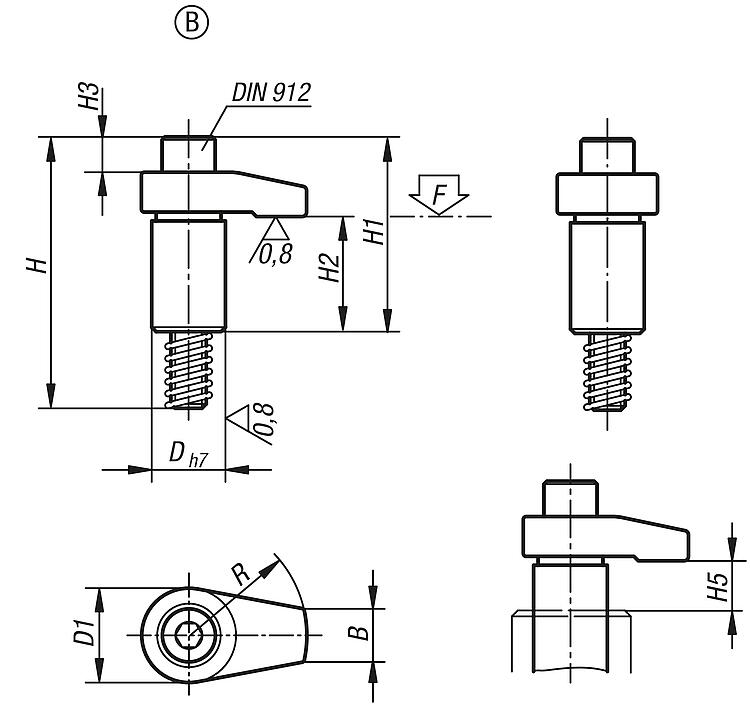

| B0412.208020 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 20 | M8x50 | 37,2 | 13,6 |  | | 55,36 € | | | B0412.208025 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 25 | M8x50 | 32,3 | 10,9 | | | 55,92 € | | | B0412.208030 | B | 18 | 22 | 58 | 37 | 23 | 2 | 7 | 10 | 10 | 30 | M8x50 | 29,4 | 9 | | | 56,33 € | | | B0412.212040 | B | 25 | 32 | 92 | 66 | 39 | 11 | 12 | 15 | 18 | 40 | M12x80 | 58,8 | 17,5 | | | 55,90 € | | | B0412.212050 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 50 | M12x80 | 49 | 14 | | | 59,51 € | | | B0412.212060 | B | 25 | 32 | 92 | 68 | 39 | 11 | 12 | 15 | 18 | 60 | M12x80 | 45,1 | 11,6 | | | 60,79 € | | | B0412.216040 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 40 | M16x85 | 166,6 | 37,9 | | | 75,77 € | | | B0412.216050 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 50 | M16x85 | 147 | 30,4 | | | 85,60 € | | | B0412.216060 | B | 32 | 36 | 101 | 75 | 39 | 15 | 15 | 15 | 22 | 60 | M16x85 | 127,4 | 25,2 | | | 88,12 € | |
|
| Bestellnummer | Form | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5
max.
Spannbereich | B | L | R | Zylinderschraube
DIN 912 | Anziehdreh-
moment
max. Nm | F
max. kN | CAD | Zub. | Preis | Bestellen |
|---|

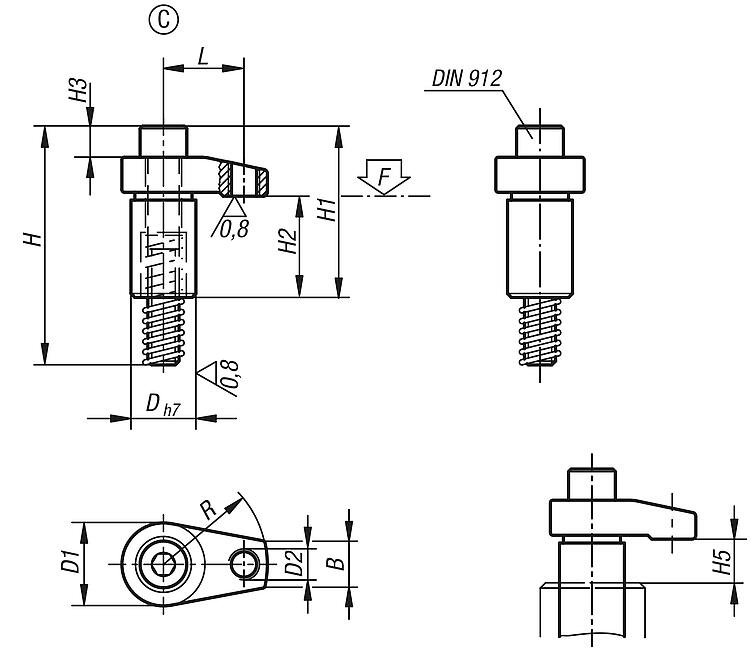

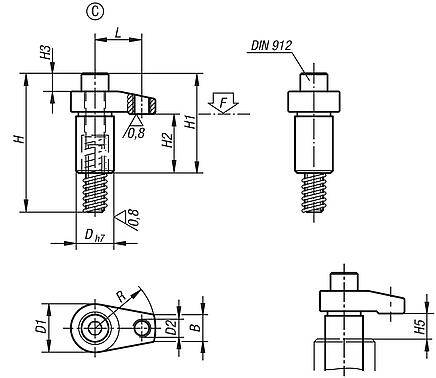

| B0412.312140 | C | 25 | 32 | M12 | 92 | 66 | 39 | 11 | 10 | 15 | 18 | 31 | 40 | M12x80 | 58,8 | 22,6 | | | 62,83 € | | | B0412.312150 | C | 25 | 32 | M12 | 92 | 68 | 39 | 11 | 13 | 15 | 18 | 38 | 50 | M12x80 | 49 | 18,5 | | | 71,85 € | | | B0412.312160 | C | 25 | 32 | M12 | 92 | 68 | 39 | 11 | 13 | 15 | 18 | 46 | 60 | M12x80 | 45,1 | 15,2 | | | 75,16 € | | | B0412.316150 | C | 32 | 36 | M12 | 101 | 75 | 39 | 15 | 16 | 15 | 22 | 38 | 50 | M16x85 | 147 | 38 | | | 88,89 € | | | B0412.316160 | C | 32 | 36 | M12 | 101 | 75 | 39 | 15 | 16 | 15 | 22 | 46 | 60 | M16x85 | 127,4 | 33 | | | 93,34 € | |
|
| Bestellnummer | Form | D | D1 | D2 | H | H1 | H2 | H4 | H5
max.
Spannbereich | B | L | R | Zylinderschraube
DIN 912 | Anziehdreh-
moment
max. Nm | F
max. kN | CAD | Zub. | Preis | Bestellen |
|---|

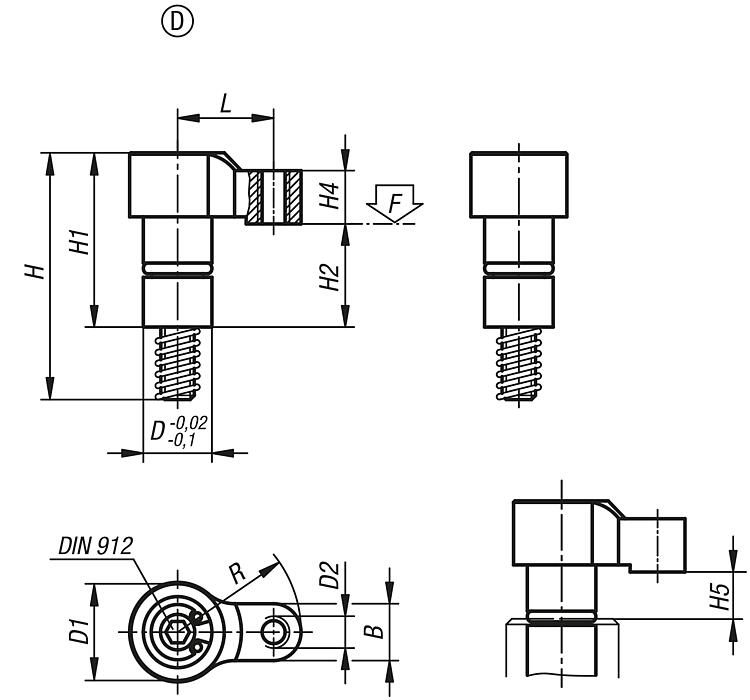

| B0412.404118 | D | 10 | 14 | M4 | 37 | 24,5 | 14,5 | 7,5 | 3 | 8 | 14 | 18 | M4x30 | 2,7 | 2 | | | 36,33 € | | | B0412.406122 | D | 12 | 16 | M5 | 44 | 30,5 | 17,5 | 9,5 | 4 | 10 | 17 | 22 | M6x35 | 7 | 3,5 | | | 37,73 € | |
|
