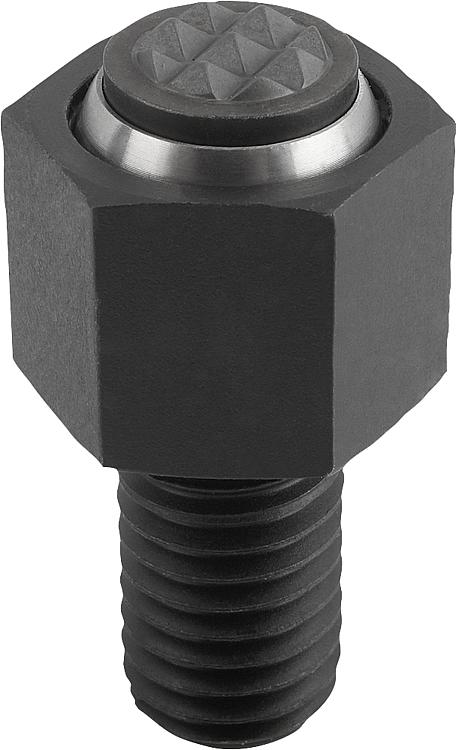

B0154Pendelauflagen verstellbar, mit O-Ring und auswechselbaren... |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Körper Vergütungsstahl.
Kugel rost- und säurebeständiger Stahl.
Einsatz:
Form M Werkzeugstahl mit Hartmetallriffelung.Ausführung:Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form M brüniert.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.Vorteile:Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Form | B | D2 | D3 | D4 | H | H1 | H2 | E | SW | SW1 | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | Bestellnummer
für Gripper | CAD | Zub. | Preis | Bestellen |
|---|
| B0154.910X015 | M | 15 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | B0169.10107 |  |  | 81,43 € | | | B0154.910X030 | M | 30 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | B0169.10107 | | | 82,60 € | | | B0154.910X050 | M | 50 | M10 | 10 | 7,9 | 17 | 4 | 10 | 19,6 | 17 | 3 | 13 | 19 | B0169.10107 | | | 83,64 € | | | B0154.912X020 | M | 20 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | B0169.12107 | | | 88,05 € | | | B0154.912X040 | M | 40 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | B0169.12107 | | | 88,55 € | | | B0154.912X060 | M | 60 | M12 | 12 | 9,5 | 19 | 4 | 10 | 21,9 | 19 | 5 | 15 | 30 | B0169.12107 | | | 88,89 € | | | B0154.916X025 | M | 25 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | B0169.16107 | | | 98,68 € | | | B0154.916X050 | M | 50 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | B0169.16107 | | | 98,68 € | | | B0154.916X080 | M | 80 | M16 | 16 | 12,7 | 23 | 4 | 10 | 27,7 | 24 | 6 | 20 | 50 | B0169.16107 | | | 100,55 € | | | B0154.920X030 | M | 30 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | B0169.20107 | | | 110,20 € | | | B0154.920X060 | M | 60 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | B0169.20107 | | | 111,39 € | | | B0154.920X100 | M | 100 | M20 | 20 | 15,9 | 24 | 4 | 10 | 34,6 | 30 | 8 | 23 | 85 | B0169.20107 | | | 115,12 € | | | B0154.924X040 | M | 40 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | B0169.25107 | | | 138,29 € | | | B0154.924X100 | M | 100 | M24 | 25 | 19 | 30 | 4 | 10 | 41,6 | 36 | 10 | 28 | 121 | B0169.25107 | | | 144,57 € | |
