B0153Pendelauflagen verstellbar mit O-Ring |
zurück |
|
|
BeschreibungWerkstoff:Körper Vergütungsstahl.
Kugel:
Form C, F, Werkzeugstahl.
Form K POM.
Form O Edelstahl mit Diamant-Oberfläche.
Form P Edelstahl mit Polyurethan-Oberfläche.Ausführung:Körper vergütet und brüniert.
Kugel:
Form C, F gehärtet, brüniert.
Form K POM-Kugel weiß.
Form O Oberfläche vergleichbar mit 100er Schleifkörnung.
Form P Polyurethan Härte 60° Shore.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Kugel gegen Verdrehen gesichert.
Form O: Die abrasive Diamant-Oberfläche ist fest mit der Kugel verschmolzen. Sie eignet sich ideal zur Aufnahme von glatten oder rutschigen Anwendungen mit einem Minimum von Spanndruck. Dabei übertragen die Diamant-Partikel hohe Haltekräfte auf eine sehr kleine Fläche mit minimaler Beeinträchtigung der Oberfläche.
Die Diamant-Oberfläche bietet eine hervorragende Verschleißfestigkeit.
Form P: Die Polyurethan-Oberfläche ist fest auf die Kugel aufvulkanisiert. Sie ist abriebfest und nicht abfärbend. Sie bietet optimalen Schutz gegen die Beschädigung von empfindlichen Oberflächen. Die perlenartige Oberfläche erlaubt hohe Haltekräfte und lässt Luft entweichen, so dass keine Saugwirkung zwischen der Kontaktfläche und der Pendelauflage entsteht.Vorteile:Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

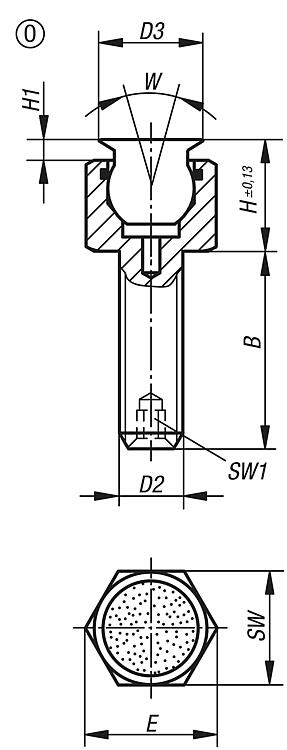

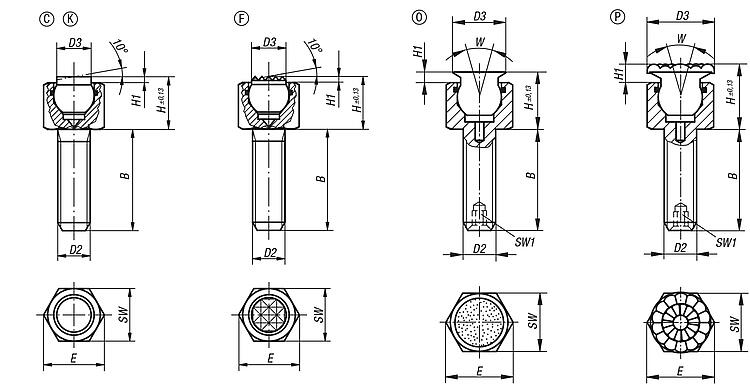

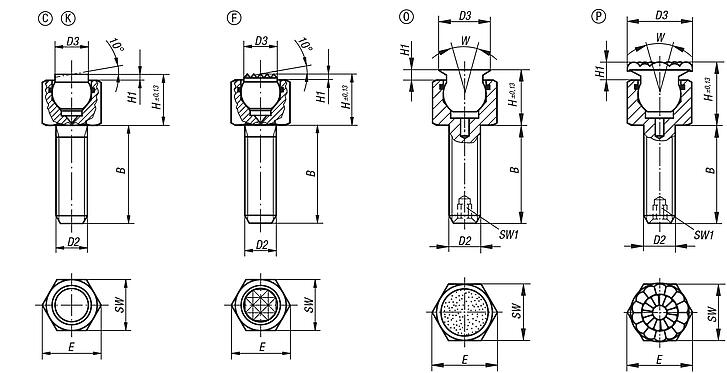

Zeichnungen (Gesamtübersicht) |
Pendelauflagen verstellbar, mit O-Ring Form C, Stahlkugel abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H | H1 | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0153.106X012 | C | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 |  | | 40,58 € | | | B0153.106X025 | C | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 37,69 € | | | B0153.106X040 | C | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 38,14 € | | | B0153.108X012 | C | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 45,00 € | | | B0153.108X025 | C | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 45,45 € | | | B0153.108X040 | C | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 46,08 € | |
|
Pendelauflagen verstellbar, mit O-Ring Form F,Stahlkugel abgeflacht, mit Riffelung |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H | H1 | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0153.306X012 | F | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 43,02 € | | | B0153.306X025 | F | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 43,64 € | | | B0153.306X040 | F | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 9 | | | 44,08 € | | | B0153.308X012 | F | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 47,74 € | | | B0153.308X025 | F | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 48,34 € | | | B0153.308X040 | F | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 15 | | | 49,12 € | |
|
Pendelauflagen verstellbar, mit O-Ring Form K, POM-Kugel abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H | H1 | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0153.706X012 | K | 12 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 39,35 € | | | B0153.706X025 | K | 25 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 39,81 € | | | B0153.706X040 | K | 40 | M6 | 6 | 9,5 | 1,5 | 11,5 | 10 | 7 | 2 | | | 40,58 € | | | B0153.708X012 | K | 12 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 43,81 € | | | B0153.708X025 | K | 25 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 44,40 € | | | B0153.708X040 | K | 40 | M8 | 8,5 | 13 | 1,5 | 15 | 13 | 10 | 4 | | | 45,00 € | |
|
Pendelauflagen verstellbar, mit O-Ring Form O, Edelstahlkugel mit Diamant-Oberfläche |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H | H1 | E | SW | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0153.506X012 | O | 12 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 42,69 € | | | B0153.506X025 | O | 25 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 43,38 € | | | B0153.506X040 | O | 40 | M6 | 8 | 10 | 2 | 11,5 | 10 | 7 | 9,2 | | | 43,76 € | | | B0153.508X012 | O | 12 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 47,79 € | | | B0153.508X025 | O | 25 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 48,31 € | | | B0153.508X040 | O | 40 | M8 | 11 | 14,5 | 3 | 15 | 13 | 10 | 15,5 | | | 49,00 € | | | B0153.510X015 | O | 15 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 55,49 € | | | B0153.510X030 | O | 30 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 56,32 € | | | B0153.510X050 | O | 50 | M10 | 14 | 16 | 3 | 19,6 | 17 | 13 | 18,8 | | | 57,10 € | | | B0153.512X020 | O | 20 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 61,35 € | | | B0153.512X040 | O | 40 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 62,18 € | | | B0153.512X060 | O | 60 | M12 | 19 | 19 | 4 | 21,9 | 19 | 15 | 29,8 | | | 62,58 € | | | B0153.516X025 | O | 25 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 67,00 € | | | B0153.516X050 | O | 50 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 67,76 € | | | B0153.516X080 | O | 80 | M16 | 21 | 23 | 4 | 27,7 | 24 | 20 | 50,3 | | | 69,03 € | |
|
Pendelauflagen verstellbar, mit O-Ring Form P, Edelstahlkugel mit Polyurethan-Oberfläche |
mehr Info |
| Bestellnummer | Form
| B | D2 | D3 | H | H1 | E | SW | SW1 | W | Kugel-Ø | CAD | Zub. | Preis | Bestellen |
|---|
| B0153.606X012 | P | 12 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 41,73 € | | | B0153.606X025 | P | 25 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 42,37 € | | | B0153.606X040 | P | 40 | M6 | 10 | 12 | 4 | 11,5 | 10 | - | 28 | 7 | | | 42,71 € | | | B0153.608X012 | P | 12 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 45,96 € | | | B0153.608X025 | P | 25 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 46,50 € | | | B0153.608X040 | P | 40 | M8 | 13 | 16,5 | 5 | 15 | 13 | - | 28 | 10 | | | 47,13 € | | | B0153.610X015 | P | 15 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 53,48 € | | | B0153.610X030 | P | 30 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 54,28 € | | | B0153.610X050 | P | 50 | M10 | 16 | 18 | 5 | 19,6 | 17 | 3 | 28 | 13 | | | 55,13 € | | | B0153.612X020 | P | 20 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 58,52 € | | | B0153.612X040 | P | 40 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 59,38 € | | | B0153.612X060 | P | 60 | M12 | 21 | 21 | 6 | 21,9 | 19 | 5 | 24 | 15 | | | 59,78 € | | | B0153.616X025 | P | 25 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 66,90 € | | | B0153.616X050 | P | 50 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 67,64 € | | | B0153.616X080 | P | 80 | M16 | 23 | 25 | 6 | 27,7 | 24 | 6 | 24 | 20 | | | 68,90 € | |
|
