B0156Pendelauflagen verstellbar mit O-Ring, auswechselbaren Einsätzen... |
zurück |
|
|
BeschreibungWerkstoff:Körper: Vergütungsstahl.
Kugel: Rost- und säurebeständiger Stahl.
Einsatz:
Form C, F, M Werkzeugstahl.
Form K POM.
Form E Edelstahl.

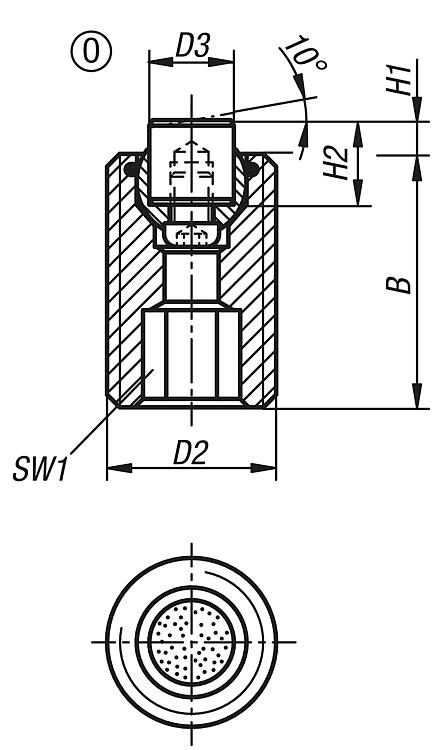

Form O Edelstahl mit Diamant-Oberfläche.

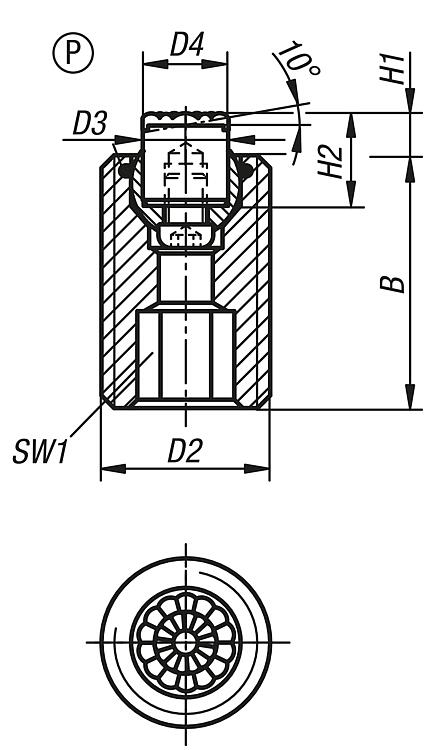

Form P Edelstahl mit Polyurethan-Oberfläche.Ausführung:Körper vergütet und brüniert.
Kugel gehärtet und blank.
Einsatz:
Form C, F gehärtet und brüniert.
Form M mit Hartmetallriffelung, brüniert.
Form K weiß.
Form E gehärtet, blank.
Form O Diamant-Oberfläche vergleichbar mit 100er Schleifkörnung.
Form P Polyurethan-Oberfläche Härte 60° Shore.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Die Kugel kann durch leichten Druck auf die Zylinderschraube aus dem Gehäuse entfernt werden.
Kugel gegen Verdrehen gesichert.Vorteile:Hohe Wirtschaftlichkeit durch die Austauschbarkeit der Einsätze.
Der eingebaute O-Ring hält die Kugel und verhindert das Eindringen von Schmutz und Fremdteilchen.
Dadurch wird eine gleichmäßige Bewegung gewährleistet. DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

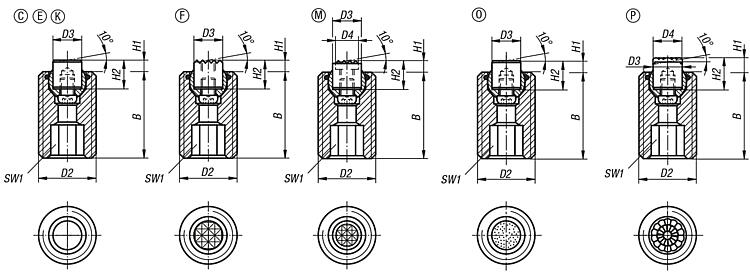

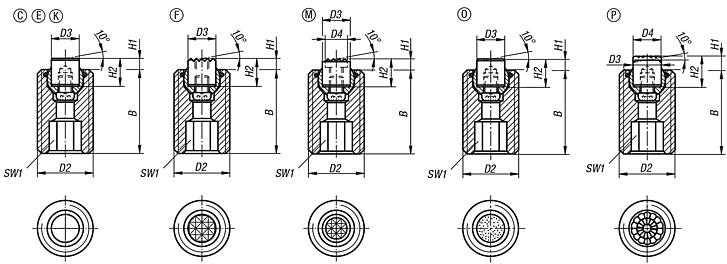

Zeichnungen (Gesamtübersicht) |

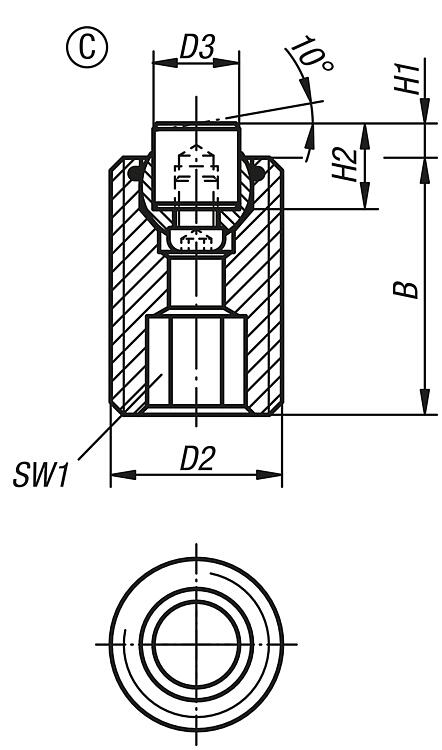

Pendelauflagen verstellbar, mit O-Ring, auswechselbaren Einsätzen und Innensechskant, Form C, Stahleinsatz abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H1 | H2 | SW1 | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | Bestellnummer
für Stahleinsatz | CAD | Zub. | Preis | Bestellen |
|---|
| B0156.120X030 | C | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.10108 |  |  | 64,24 € | | | B0156.120X050 | C | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.10108 | | | 65,25 € | | | B0156.120X070 | C | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.10108 | | | 67,90 € | | | B0156.124X040 | C | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | B0169.12108 | | | 79,29 € | | | B0156.124X080 | C | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | B0169.12108 | | | 84,23 € | |
|
Pendelauflagen verstellbar, mit O-Ring, auswechselbaren Einsätzen und Innensechskant, Form E, Edelstahleinsatz abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H1 | H2 | SW1 | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | Bestellnummer
für
Edelstahleinsatz | CAD | Zub. | Preis | Bestellen |
|---|
| B0156.220X030 | E | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.10102 | | | 63,75 € | | | B0156.220X050 | E | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.10102 | | | 64,61 € | | | B0156.220X070 | E | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.10102 | | | 68,98 € | | | B0156.224X040 | E | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | B0169.12102 | | | 80,57 € | | | B0156.224X080 | E | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | B0169.12102 | | | 85,52 € | |
|

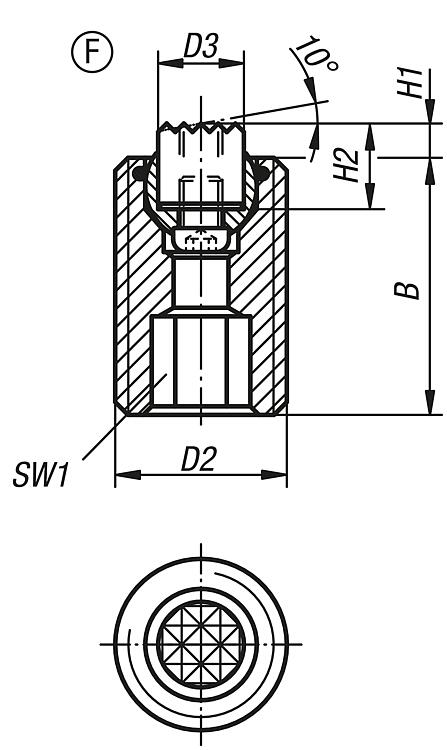

Pendelauflagen verstellbar, mit O-Ring, auswechselbaren Einsätzen und Innensechskant, Form F, Gripper abgeflacht, mit Riffelung |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H1 | H2 | SW1 | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | Bestellnummer
für Gripper | CAD | Zub. | Preis | Bestellen |
|---|
| B0156.320X030 | F | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.1010 | | | 73,00 € | | | B0156.320X050 | F | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.1010 | | | 73,98 € | | | B0156.320X070 | F | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 37 | B0169.1010 | | | 76,62 € | | | B0156.324X040 | F | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | B0169.1210 | | | 87,93 € | | | B0156.324X080 | F | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 55 | B0169.1210 | | | 92,90 € | |
|
Pendelauflagen verstellbar, mit O-Ring, auswechselbaren Einsätzen und Innensechskant, Form K, POM-Einsatz abgeflacht, plan |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | H1 | H2 | SW1 | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | Bestellnummer
für POM-Einsatz | CAD | Zub. | Preis | Bestellen |
|---|
| B0156.720X030 | K | 30 | M20 | 10 | 4 | 10 | 10 | 13 | 4 | B0169.10109 | | | 63,81 € | | | B0156.720X050 | K | 50 | M20 | 10 | 4 | 10 | 10 | 13 | 4 | B0169.10109 | | | 64,80 € | | | B0156.720X070 | K | 70 | M20 | 10 | 4 | 10 | 10 | 13 | 4 | B0169.10109 | | | 67,44 € | | | B0156.724X040 | K | 40 | M24 | 12 | 4 | 10 | 10 | 15 | 7 | B0169.12109 | | | 78,89 € | | | B0156.724X080 | K | 80 | M24 | 12 | 4 | 10 | 10 | 15 | 7 | B0169.12109 | | | 83,85 € | |
|

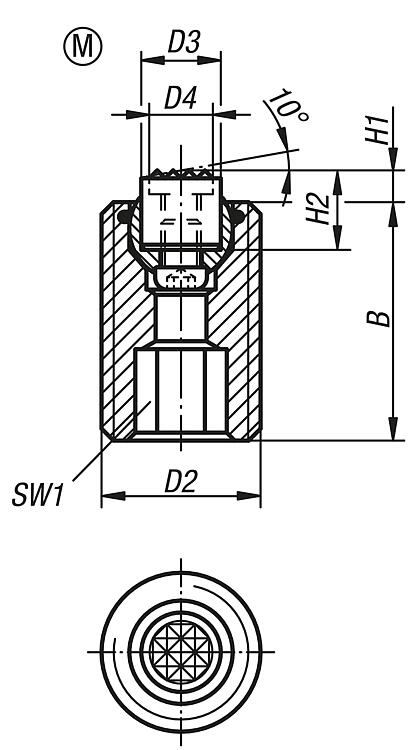

Pendelauflagen verstellbar, mit O-Ring, auswechselbaren Einsätzen und Innensechskant, Form M, Gripper abgeflacht, mit Riffelung aus Hartmetall |
mehr Info |
| Bestellnummer | Form | B | D2 | D3 | D4 | H1 | H2 | SW1 | Kugel-Ø | Belastbarkeit
max. kN (nur bei
statischer Belastung) | Bestellnummer
für Gripper | CAD | Zub. | Preis | Bestellen |
|---|
| B0156.920X030 | M | 30 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | B0169.10107 | | | 73,22 € | | | B0156.920X050 | M | 50 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | B0169.10107 | | | 74,19 € | | | B0156.920X070 | M | 70 | M20 | 10 | 7,9 | 4 | 10 | 10 | 13 | 37 | B0169.10107 | | | 76,86 € | | | B0156.924X040 | M | 40 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | B0169.12107 | | | 88,10 € | | | B0156.924X080 | M | 80 | M24 | 12 | 9,5 | 4 | 10 | 10 | 15 | 55 | B0169.12107 | | | 93,08 € | |
|
|
|
