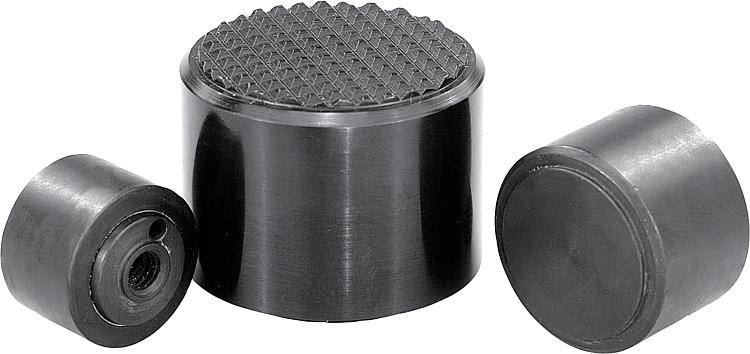

B0151Pendelauflagen selbsttätig rückschwenkend |
zurück |
|
|
BeschreibungWerkstoff:Vergütungsstahl.Ausführung:gehärtet und brüniert.Hinweis:Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.Vorteile:- Ein eingebauter O-Ring verhindert das Eindringen von Schmutz und Fremdteilchen.

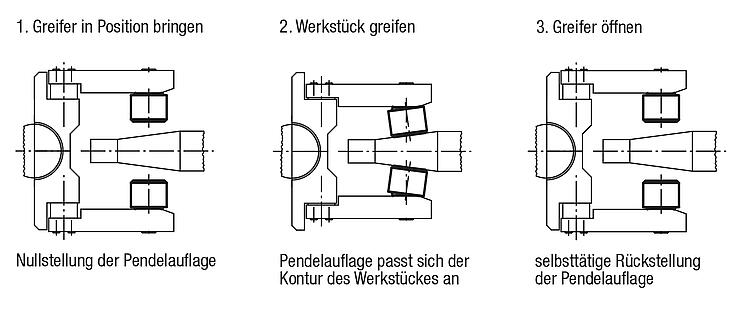

- Die Spannauflage schwenkt nach dem Spannen selbsttätig in die Nullstellung zurück.
- Hohe Belastbarkeit bei geringer Baugröße.Zeichnungshinweis:Form C: Anlage plan
Form F: Anlage mit Riffelung
1) Bohrung für Stift als Verdrehsicherung DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

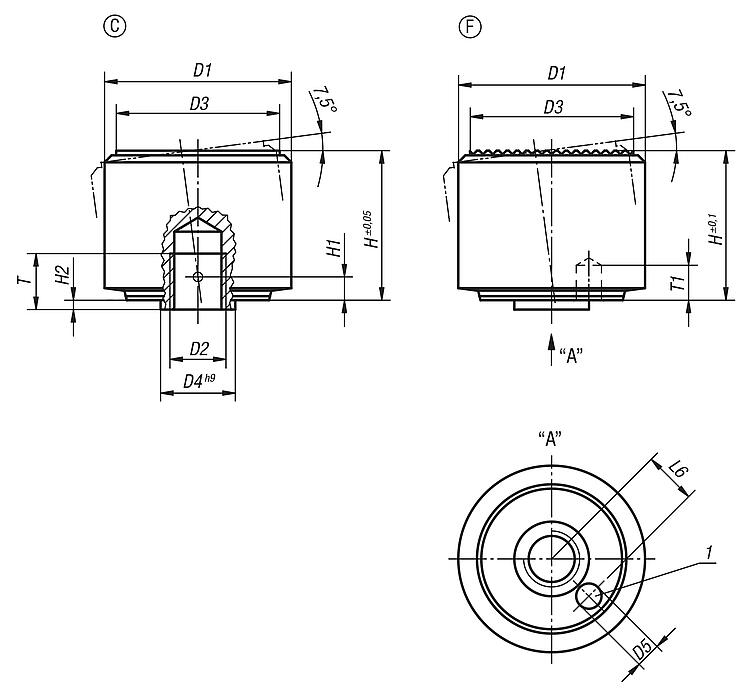

Zeichnungen (Gesamtübersicht) |

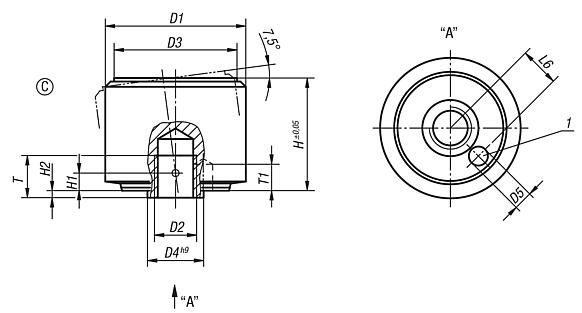

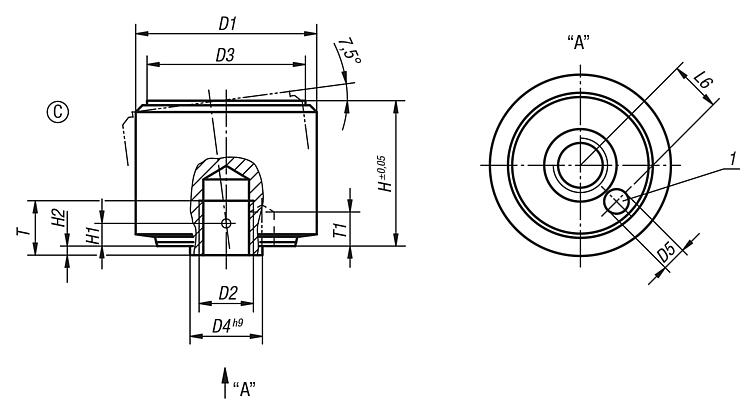

Pendelauflagen selbsttätig rückschwenkend, Form C, Anlage plan |
mehr Info |
| Bestellnummer | Form | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0151.105 | C | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 |  | | 38,81 € | | | B0151.106 | C | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 42,76 € | | | B0151.108 | C | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 42,76 € | | | B0151.110 | C | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 51,47 € | | | B0151.112 | C | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 60,97 € | |
|

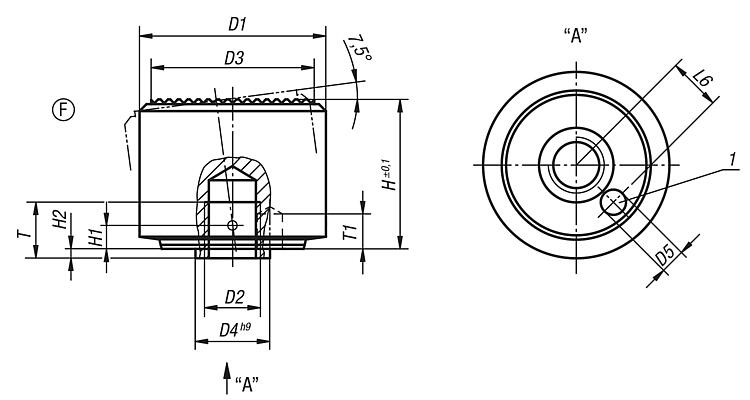

Pendelauflagen selbsttätig rückschwenkend, Form F, Anlage mit Riffelung |
mehr Info |
| Bestellnummer | Form | D1 | D2 | D3 | D4 | D5 | H | H1 | H2 | T | T1 | L6 | Belastbarkeit
max. kN (nur bei
statischer Belastung) | CAD | Zub. | Preis | Bestellen |
|---|
| B0151.305 | F | 18 | M5 | 15 | 7 | 1,8 | 14 | 2,1 | 0,8 | 5 | 3 | 4,6 | 30 | | | 52,25 € | | | B0151.306 | F | 22 | M6 | 18 | 8 | 2,8 | 16,5 | 2,5 | 1 | 6 | 4 | 5,6 | 50 | | | 58,60 € | | | B0151.308 | F | 28 | M8 | 23 | 11 | 3,3 | 21,5 | 3,4 | 1,3 | 8 | 5 | 7,5 | 90 | | | 58,60 € | | | B0151.310 | F | 34 | M10 | 29 | 13 | 4,4 | 27 | 4,2 | 1,6 | 10 | 6 | 9,2 | 140 | | | 71,27 € | | | B0151.312 | F | 40 | M12 | 35 | 16 | 5,4 | 32 | 5 | 2 | 12 | 8 | 11,3 | 220 | | | 81,53 € | |
|
