B0202Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe |
zurück |
|

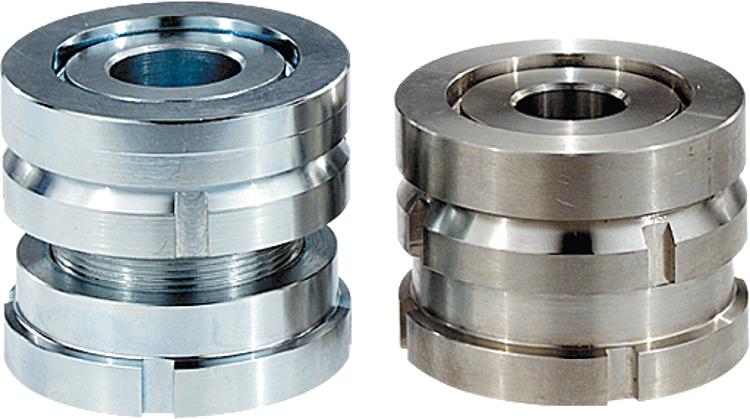

Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Normalausführung 1.7225.
Edelstahlausführung 1.4305 (entspricht AISI 303).Ausführung:Normalausführung galvanisch verzinkt, blau passiviert.
Edelstahlausführung blank.Hinweis:Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Die statische Zusatzbelastung F1 steht nach Abzug der Vorspannkraft (Schraube 8.8, µ m = 0,125) von der Gesamtbelastung F zur Verfügung.
DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

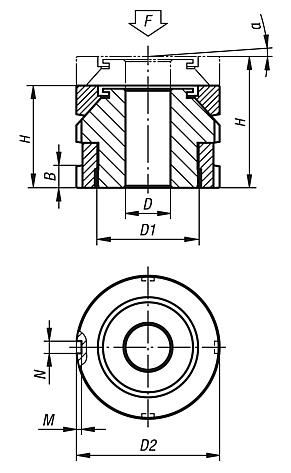

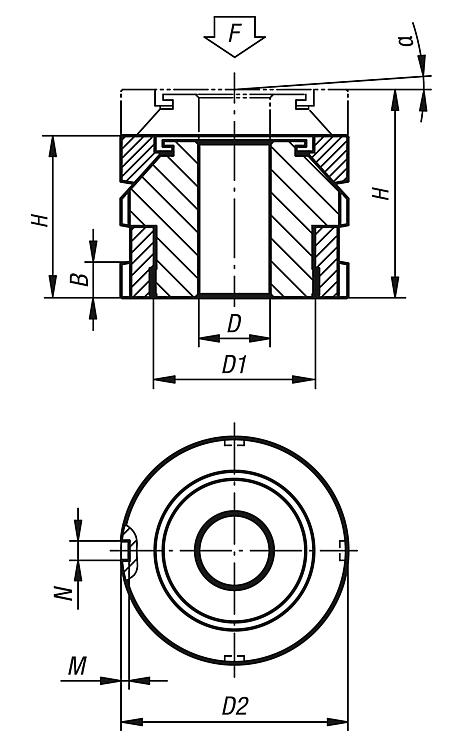

| Bestellnummer | Material
Grundkörper | D | für
Schraube
| D1
| D2 | H
min.
| H
max.
| ΔH | N | M | α | F
kN | F1
kN | CAD | Zub. | Preis | Bestellen |
|---|
| B0202.0406 | Vergütungsstahl | 6,6 | M6 | M15x1 | 25 | 22 | 26 | 4 | 4 | 2 | 4° | 40 | 36 |  |  | 40,98 € | | | B0202.0506 | Vergütungsstahl | 6,6 | M6 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 65 | 55,7 | | | 43,47 € | | | B0202.0508 | Vergütungsstahl | 9 | M8 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 65 | 48 | | | 43,47 € | | | B0202.0510 | Vergütungsstahl | 11 | M10 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 65 | 37,9 | | | 43,47 € | | | B0202.0710 | Vergütungsstahl | 11 | M10 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 120 | 92,9 | | | 48,06 € | | | B0202.0712 | Vergütungsstahl | 13,5 | M12 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 120 | 80,4 | | | 48,06 € | | | B0202.0716 | Vergütungsstahl | 17,5 | M16 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 120 | 45,5 | | | 48,06 € | | | B0202.0916 | Vergütungsstahl | 17,5 | M16 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 210 | 136 | | | 63,90 € | | | B0202.0920 | Vergütungsstahl | 22 | M20 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 210 | 90 | | | 63,90 € | | | B0202.0924 | Vergütungsstahl | 26 | M24 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 210 | 37 | | | 63,90 € | | | B0202.1020 | Vergütungsstahl | 22 | M20 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 330 | 210 | | | 98,37 € | | | B0202.1024 | Vergütungsstahl | 26 | M24 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 330 | 157 | | | 98,37 € | | | B0202.1030 | Vergütungsstahl | 33 | M30 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 330 | 53 | | | 98,37 € | | | B0202.1224 | Vergütungsstahl | 26 | M24 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 495 | 322 | | | 121,19 € | | | B0202.1230 | Vergütungsstahl | 33 | M30 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 495 | 218 | | | 121,19 € | | | B0202.04061 | Edelstahl | 6,6 | M6 | M15x1 | 25 | 22 | 26 | 4 | 4 | 2 | 4° | 27,1 | 24,14 | | | 53,64 € | | | B0202.05061 | Edelstahl | 6,6 | M6 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 43,4 | 36,56 | | | 59,37 € | | | B0202.05081 | Edelstahl | 9 | M8 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 43,4 | 30,86 | | | 59,37 € | | | B0202.05101 | Edelstahl | 11 | M10 | M20x1 | 32 | 26 | 31 | 5 | 4 | 2 | 4° | 43,4 | 23,41 | | | 59,37 € | | | B0202.07101 | Edelstahl | 11 | M10 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 84 | 64,01 | | | 74,48 € | | | B0202.07121 | Edelstahl | 13,5 | M12 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 84 | 54,82 | | | 74,48 € | | | B0202.07161 | Edelstahl | 17,5 | M16 | M30x1,5 | 45 | 34 | 41 | 7 | 5 | 2 | 4° | 84 | 28,9 | | | 74,48 € | | | B0202.09161 | Edelstahl | 17,5 | M16 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 148 | 92,9 | | | 97,61 € | | | B0202.09201 | Edelstahl | 22 | M20 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 148 | 59,08 | | | 97,61 € | | | B0202.09241 | Edelstahl | 26 | M24 | M40x1,5 | 58 | 44 | 53 | 9 | 6 | 2,5 | 4° | 148 | 20,3 | | | 97,61 € | | | B0202.10201 | Edelstahl | 22 | M20 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 225 | 136,08 | | | 144,29 € | | | B0202.10241 | Edelstahl | 26 | M24 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 225 | 97,3 | | | 144,29 € | | | B0202.10301 | Edelstahl | 33 | M30 | M50x1,5 | 70 | 50 | 60 | 10 | 6 | 2,5 | 4° | 225 | 20,6 | | | 144,29 € | | | B0202.12241 | Edelstahl | 26 | M24 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 323 | 195,3 | | | 172,24 € | | | B0202.12301 | Edelstahl | 33 | M30 | M60x2 | 80 | 56 | 68 | 12 | 7 | 3 | 4° | 323 | 118,6 | | | 172,24 € | |
