B0172Grippers verstellbar |
zurück |
|
|
BeschreibungWerkstoff:Werkzeugstahl gehärtet bzw. Hartmetall.Ausführung:brüniert.Hinweis:Das durchgehende Außengewinde der verstellbaren Grippers erlaubt ein exaktes Angleichen an die Spannaufgabe.

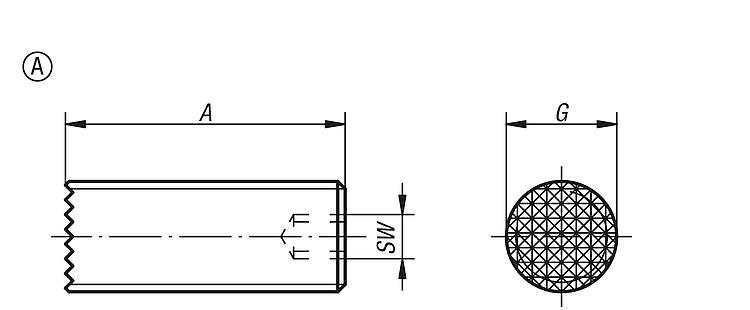

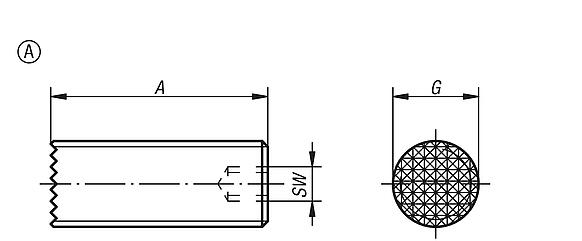

Die Hartmetall-Einsätze sind eingelötet.Zeichnungshinweis:Form A: Werkzeugstahl

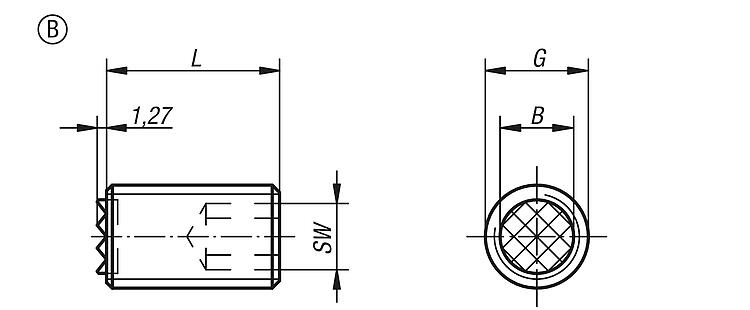

Form B: Riffelung aus Hartmetall

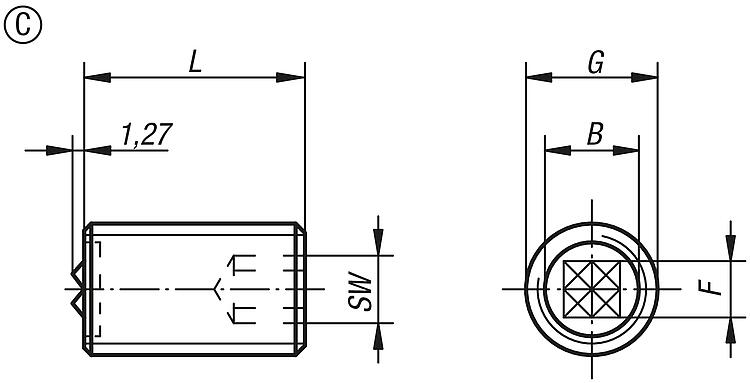

Form C: 4-Punkt-Riffelung aus Hartmetall DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

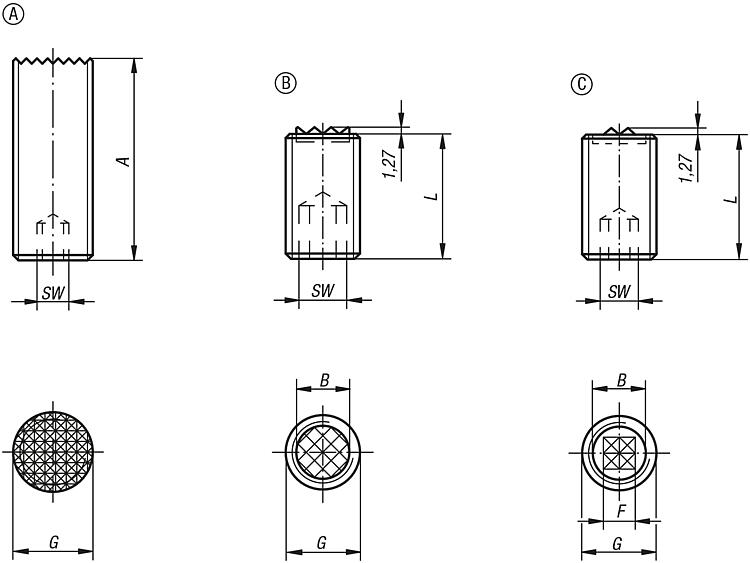

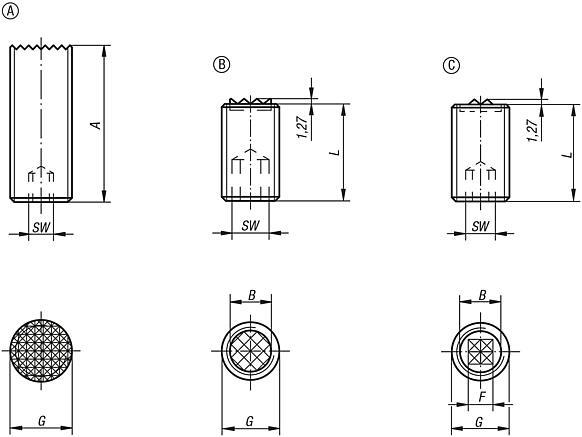

Zeichnungen (Gesamtübersicht) |
|
| Bestellnummer | Form
| L | B | G | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0172.2510 | B | 25 | 6,4 | M10 | 5 |  | | 24,04 € | | | B0172.5010 | B | 50 | 6,4 | M10 | 5 | | | 24,70 € | | | B0172.2512 | B | 25 | 7,9 | M12 | 6 | | | 24,86 € | | | B0172.5012 | B | 50 | 7,9 | M12 | 6 | | | 25,70 € | | | B0172.2516 | B | 25 | 11,2 | M16 | 8 | | | 26,17 € | | | B0172.5016 | B | 50 | 11,2 | M16 | 8 | | | 27,15 € | | | B0172.2520 | B | 25 | 12,7 | M20 | 10 | | | 28,46 € | | | B0172.5020 | B | 50 | 12,7 | M20 | 10 | | | 29,41 € | |
|
| Bestellnummer | Form
| L | B | G | F | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0172.25124 | C | 25 | 7,9 | M12 | 6,5 | 6 | | | 23,90 € | | | B0172.50124 | C | 50 | 7,9 | M12 | 6,5 | 6 | | | 24,37 € | | | B0172.25164 | C | 25 | 11,2 | M16 | 8 | 8 | | | 25,37 € | | | B0172.50164 | C | 50 | 11,2 | M16 | 8 | 8 | | | 26,17 € | | | B0172.25204 | C | 25 | 12,7 | M20 | 8 | 10 | | | 26,81 € | | | B0172.50204 | C | 50 | 12,7 | M20 | 8 | 10 | | | 27,80 € | |
|
