B0171Grippers quadratisch |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|

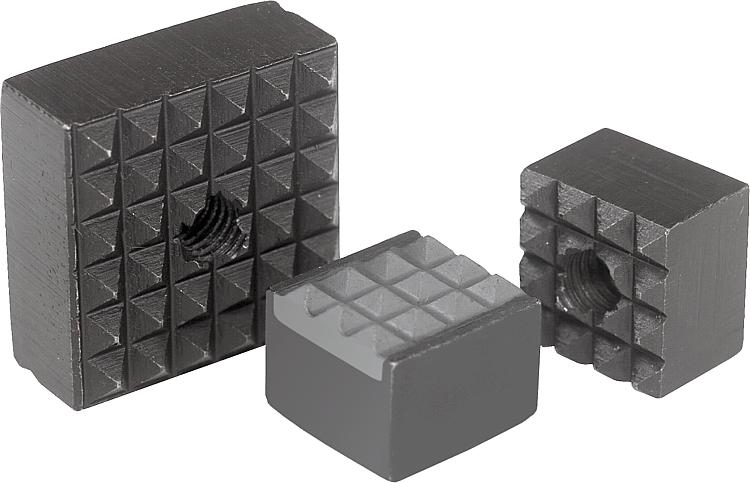

BeschreibungWerkstoff:Werkzeugstahl gehärtet bzw. Hartmetall.Ausführung:brüniert.Hinweis:Die Grippers eignen sich besonders zum Einbau in Spannarme, Greifersysteme, Spannvorrichtungen und Spannbacken.
Durch den Einsatz von Grippers gelingt die Übertragung höchster Drehmomente auch bei harten Werkstoffen und Oberflächenunregelmäßigkeiten. Grippers gewährleisten überdurchschnittliche Haltekräfte bei schwerem Schnittdruck.

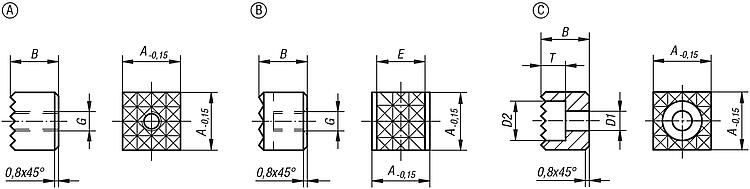

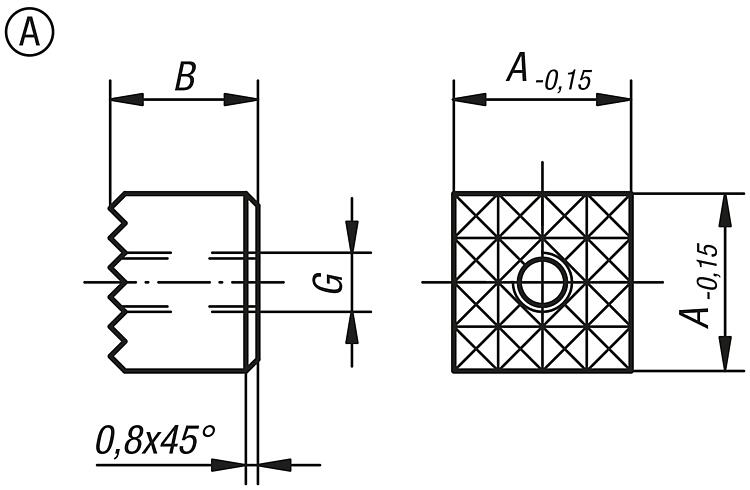

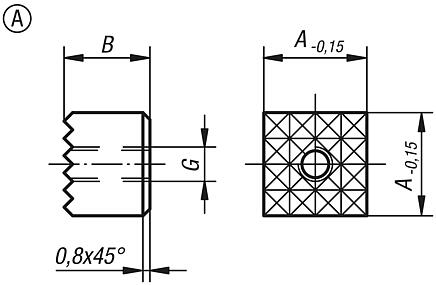

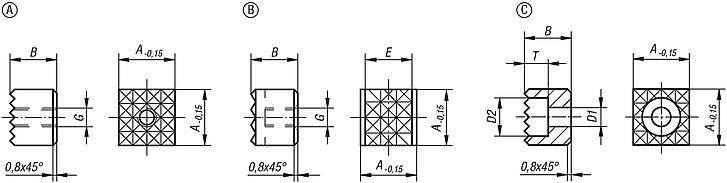

Die Riffelspitzen aus Hartmetall sind eingelötet.Zeichnungshinweis:Form A: Werkzeugstahl

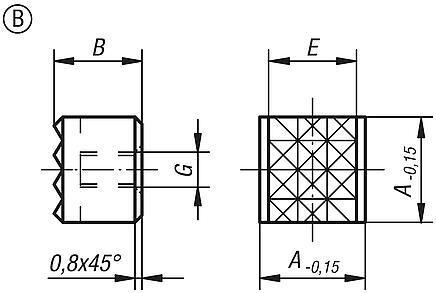

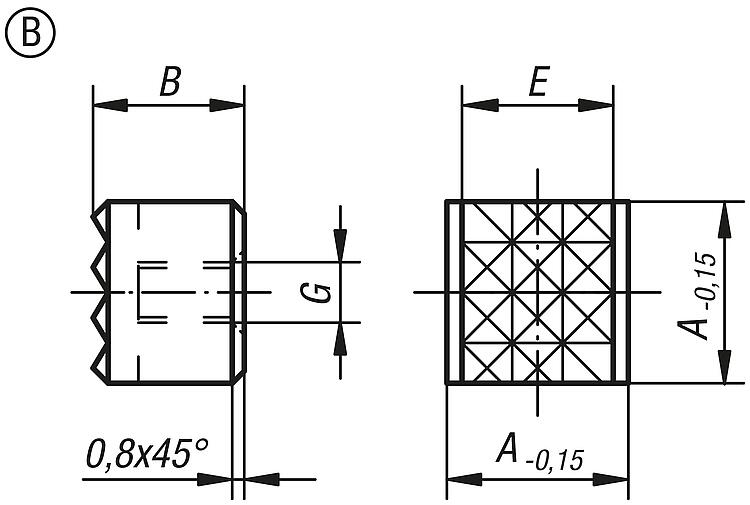

Form B: Werkzeugstahl, Riffelung aus Hartmetall

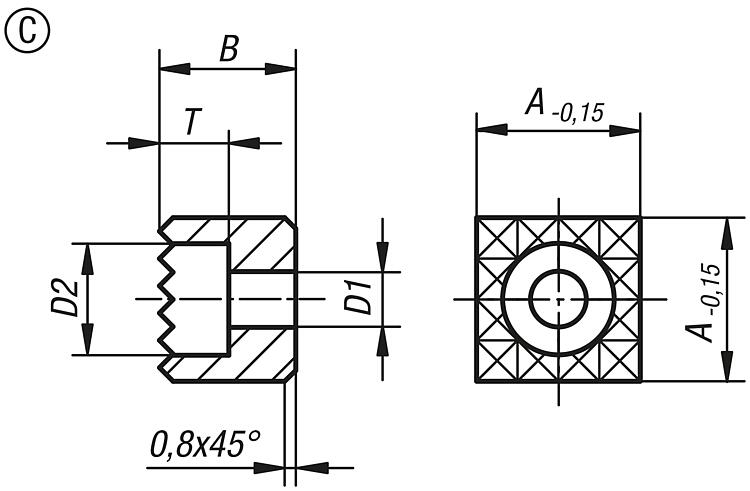

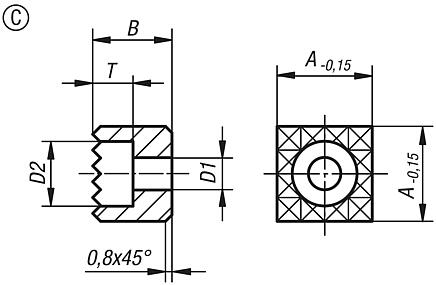

Form C: Werkzeugstahl DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
| Bestellnummer | Form
| A | B | G | Riffelung | CAD | Zub. | Preis | Bestellen |
|---|
| B0171.1005 | A | 10 | 10 | M5 | extra fein |  | | 16,08 € | | | B0171.101205 | A | 10 | 12 | M5 | extra fein | | | 15,58 € | | | B0171.1205 | A | 12 | 10 | M5 | fein | | | 19,76 € | | | B0171.121205 | A | 12 | 12 | M5 | fein | | | 19,31 € | | | B0171.1606 | A | 16 | 10 | M6 | fein | | | 22,53 € | | | B0171.161206 | A | 16 | 12 | M6 | fein | | | 22,90 € | | | B0171.2005 | A | 20 | 10 | M5 | fein | | | 26,74 € | | | B0171.201205 | A | 20 | 12 | M5 | fein | | | 26,79 € | | | B0171.2506 | A | 25 | 10 | M6 | fein | | | 36,94 € | | | B0171.251206 | A | 25 | 12 | M6 | fein | | | 37,09 € | |
|
| Bestellnummer | Form
| A | B | E | G | Riffelung | CAD | Zub. | Preis | Bestellen |
|---|
| B0171.12057 | B | 12 | 10 | 10,3 | M5 | fein | | | 22,47 € | |
|
| Bestellnummer | Form
| A | B | D1 | D2 | T | Riffelung | CAD | Zub. | Preis | Bestellen |
|---|
| B0171.1210048 | C | 12 | 10 | 4,5 | 8 | 5,6 | fein | | | 19,63 € | | | B0171.1212048 | C | 12 | 12 | 4,5 | 8 | 5,6 | fein | | | 20,28 € | | | B0171.1610048 | C | 16 | 10 | 4,5 | 8 | 5,6 | fein | | | 23,27 € | | | B0171.1612048 | C | 16 | 12 | 4,5 | 8 | 5,6 | fein | | | 23,55 € | | | B0171.2010058 | C | 20 | 10 | 5,5 | 10 | 6,6 | fein | | | 27,18 € | | | B0171.2012058 | C | 20 | 12 | 5,5 | 10 | 6,6 | fein | | | 28,12 € | | | B0171.2510068 | C | 25 | 10 | 6,6 | 11 | 7,6 | fein | | | 37,71 € | | | B0171.2512068 | C | 25 | 12 | 6,6 | 11 | 7,6 | fein | | | 38,89 € | |
|
