Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel und zylindrischem Arretierstift
B0059

Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel und...

zurück

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:Stahl, Griffkugel Thermoplast.Ausführung:gehärtet und geschliffen, Griffkugel schwarzgrau.Hinweis:Die Arretierbolzen mit Buchsen bilden eine optimale Kombination zum schnellen Positionieren und Fixieren. Durch die präzise Ausführung des Arretierbolzens und der Buchse wird eine hohe Wiederholgenauigkeit beim Zusammenstecken zweier Elemente erreicht.

Technischer Hinweis siehe Montage- und Einbauanleitung.
Zeichnungshinweis:

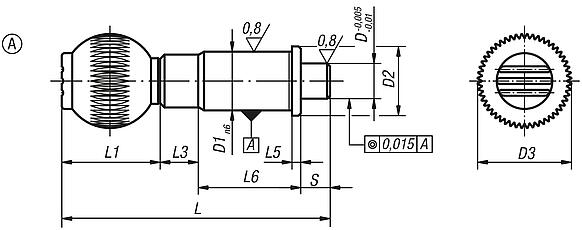

Form A: Standard

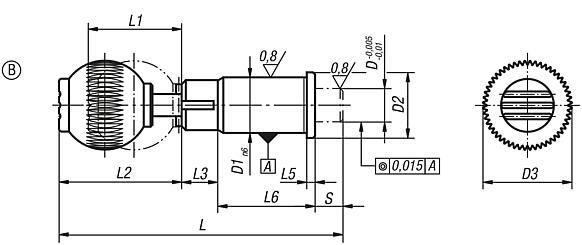

Form B: Arretierbar
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0059 Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel und zylindrischem Arretierstift 198 kB

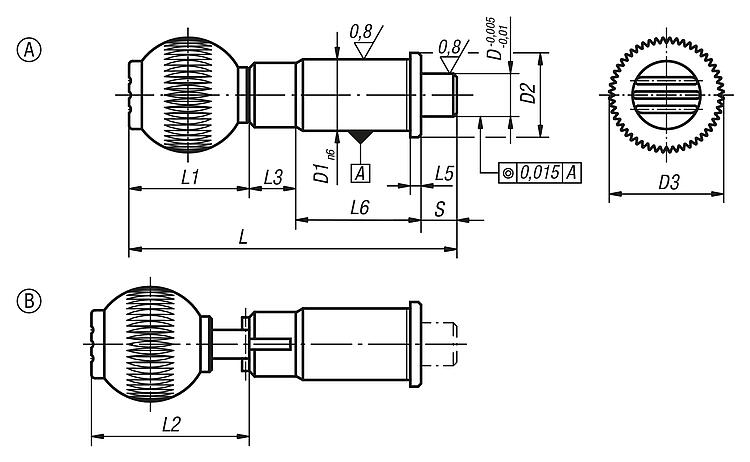

Zeichnungen (Gesamtübersicht)

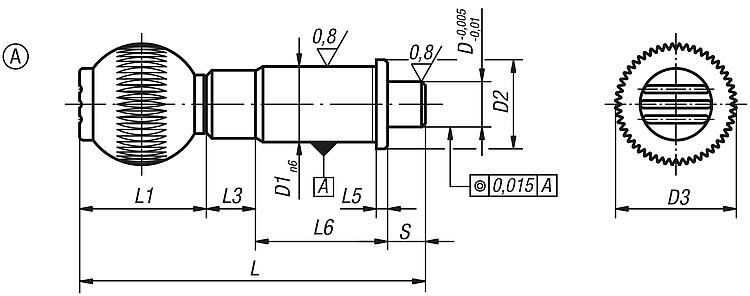

Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel und zylindrischem Arretierstift

Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel und zylindrischem Arretierstift

mehr Info

Zeichnungen

Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel und zylindrischem Arretierstift

Artikelauswahl/-filter

BestellnummerFormDD1D2D3LL1L3L5L6Hub
S
Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
Innengewinde GriffkugelCADZub.PreisBestellen
B0059.010A101619257925132,531101530M6 66,03 €
B0059.012A12202332913313335101535M8 73,16 €
B0059.016A16252840106,541,513342102050M10 84,15 €
B0059.020A20303340114,541,513350103663M10 95,00 €
B0059.025A253842501345113360102073M10 108,49 €

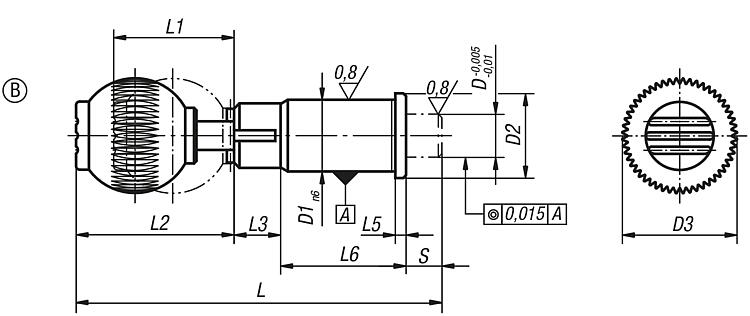

Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel, zylindrischem Arretierstift und Rastnut

mehr Info

Zeichnungen

Präzisions-Arretierbolzen Stahl mit Kunststoff-Griffkugel, zylindrischem Arretierstift und Rastnut

Artikelauswahl/-filter

BestellnummerFormDD1D2D3LL1L2L3L5L6Hub
S
Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
Innengewinde GriffkugelCADZub.PreisBestellen
B0059.110B10161925792536,5132,531101530M6 73,48 €
B0059.112B12202332913344,513335101535M8 81,53 €
B0059.116B16252840106,541,55313342102050M10 92,56 €
B0059.120B20303340114,541,55313350103663M10 104,53 €
B0059.125B253842501345162,513360102073M10 117,18 €
