B0579Arretierbolzen Edelstahl kurze Ausführung mit Edelstahl-Pilzgriff |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau.
Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.Werkstoff:Edelstahlausführung A1:
Gewindehülse und Pilzgriff 1.4305.
Arretierstift gehärtet 1.4034.
Arretierstift nicht gehärtet 1.4305.
Edelstahlausführung A4:
Gewindehülse, Pilzgriff und Arretierstift 1.4404. Ausführung:Edelstahlausführung A1:
Gewindehülse und Pilzgriff blank.
Arretierstift gehärtet und geschliffen, blank.
Arretierstift nicht gehärtet und geschliffen, blank.
Edelstahlausführung A4:
Gewindehülse blank.
Pilzgriff blank oder gestrahlt.
Arretierstift geschliffen und chemisch vernickelt.
Arretierstift geschliffen, blank.Hinweis:Die verwendeten Werkstoffe ermöglichen einen vielfältigen Einsatz.
Bei Anforderungen mit einer sehr hohen Korrosionsbeständigkeit, sind die Arretierbolzen aus Edelstahl A4 zu empfehlen.
Auf Anfrage:Sonderausführungen.Zubehör:Positionierbuchsen B0063.

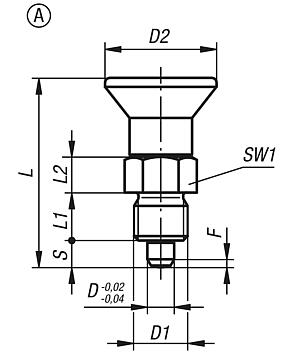

Distanzringe B0064.Zeichnungshinweis:Form A: ohne Rastnut, ohne Kontermutter

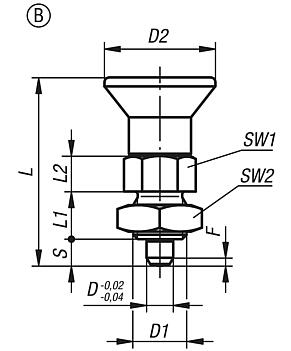

Form B: ohne Rastnut, mit Kontermutter

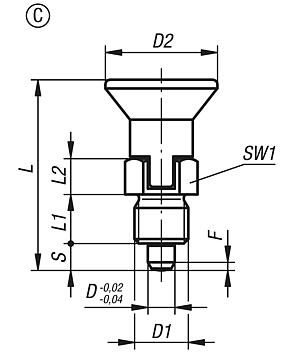

Form C: mit Rastnut, ohne Kontermutter

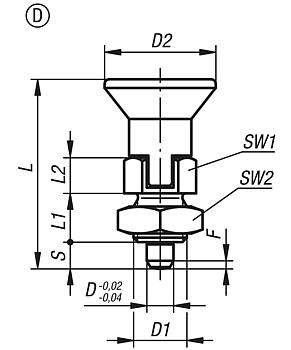

Form D: mit Rastnut, mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Arretierbolzen Edelstahl kurze Ausführung mit Edelstahl-Pilzgriff, ohne Rastnut und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Pilzgriff
| Arretierstift | D | D1 | D2 | L | L1 | L2 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0579.115903 | A | Edelstahl | 1.4305 | blank | ungehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 |  | | 16,11 € | | | B0579.115004 | A | Edelstahl | 1.4305 | blank | ungehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 15,37 € | | | B0579.115105 | A | Edelstahl | 1.4305 | blank | ungehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 14,63 € | | | B0579.115206 | A | Edelstahl | 1.4305 | blank | ungehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 17,47 € | | | B0579.115308 | A | Edelstahl | 1.4305 | blank | ungehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 22,40 € | | | B0579.115410 | A | Edelstahl | 1.4305 | blank | ungehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 32,92 € | | | B0579.005903 | A | Edelstahl | 1.4034 | blank | gehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 16,11 € | | | B0579.005004 | A | Edelstahl | 1.4034 | blank | gehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 15,37 € | | | B0579.005105 | A | Edelstahl | 1.4034 | blank | gehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 14,63 € | | | B0579.005206 | A | Edelstahl | 1.4034 | blank | gehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 17,47 € | | | B0579.005308 | A | Edelstahl | 1.4034 | blank | gehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 22,40 € | | | B0579.005410 | A | Edelstahl | 1.4034 | blank | gehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 32,92 € | | | B0579.065903 | A | Edelstahl | 1.4404 | blank | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 19,33 € | | | B0579.065004 | A | Edelstahl | 1.4404 | blank | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 18,44 € | | | B0579.065105 | A | Edelstahl | 1.4404 | blank | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 17,56 € | | | B0579.065206 | A | Edelstahl | 1.4404 | blank | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 20,96 € | | | B0579.065308 | A | Edelstahl | 1.4404 | blank | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 26,89 € | | | B0579.065410 | A | Edelstahl | 1.4404 | blank | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 39,50 € | | | B0579.175903 | A | Edelstahl | 1.4404 | blank | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 19,33 € | | | B0579.175004 | A | Edelstahl | 1.4404 | blank | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 18,44 € | | | B0579.175105 | A | Edelstahl | 1.4404 | blank | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 17,56 € | | | B0579.175206 | A | Edelstahl | 1.4404 | blank | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 20,96 € | | | B0579.175308 | A | Edelstahl | 1.4404 | blank | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 26,89 € | | | B0579.175410 | A | Edelstahl | 1.4404 | blank | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 39,50 € | | | B0579.0659031 | A | Edelstahl | 1.4404 | gestrahlt | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 19,33 € | | | B0579.0650041 | A | Edelstahl | 1.4404 | gestrahlt | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 18,44 € | | | B0579.0651051 | A | Edelstahl | 1.4404 | gestrahlt | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 17,56 € | | | B0579.0652061 | A | Edelstahl | 1.4404 | gestrahlt | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 20,96 € | | | B0579.0653081 | A | Edelstahl | 1.4404 | gestrahlt | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 26,89 € | | | B0579.0654101 | A | Edelstahl | 1.4404 | gestrahlt | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 39,50 € | | | B0579.1759031 | A | Edelstahl | 1.4404 | gestrahlt | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 19,33 € | | | B0579.1750041 | A | Edelstahl | 1.4404 | gestrahlt | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 18,44 € | | | B0579.1751051 | A | Edelstahl | 1.4404 | gestrahlt | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 17,56 € | | | B0579.1752061 | A | Edelstahl | 1.4404 | gestrahlt | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 20,96 € | | | B0579.1753081 | A | Edelstahl | 1.4404 | gestrahlt | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 26,89 € | | | B0579.1754101 | A | Edelstahl | 1.4404 | gestrahlt | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 39,50 € | |
|
Arretierbolzen Edelstahl kurze Ausführung mit Edelstahl-Pilzgriff und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Pilzgriff
| Arretierstift | D | D1 | D2 | L | L1 | L2 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0579.116903 | B | Edelstahl | 1.4305 | blank | ungehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 17,21 € | | | B0579.116004 | B | Edelstahl | 1.4305 | blank | ungehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 16,39 € | | | B0579.116105 | B | Edelstahl | 1.4305 | blank | ungehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 15,60 € | | | B0579.116206 | B | Edelstahl | 1.4305 | blank | ungehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 18,45 € | | | B0579.116308 | B | Edelstahl | 1.4305 | blank | ungehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 24,26 € | | | B0579.116410 | B | Edelstahl | 1.4305 | blank | ungehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 34,15 € | | | B0579.006903 | B | Edelstahl | 1.4034 | blank | gehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 17,21 € | | | B0579.006004 | B | Edelstahl | 1.4034 | blank | gehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 16,39 € | | | B0579.006105 | B | Edelstahl | 1.4034 | blank | gehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 15,60 € | | | B0579.006206 | B | Edelstahl | 1.4034 | blank | gehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 18,45 € | | | B0579.006308 | B | Edelstahl | 1.4034 | blank | gehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 24,26 € | | | B0579.006410 | B | Edelstahl | 1.4034 | blank | gehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 34,15 € | | | B0579.066903 | B | Edelstahl | 1.4404 | blank | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 20,66 € | | | B0579.066004 | B | Edelstahl | 1.4404 | blank | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 19,66 € | | | B0579.066105 | B | Edelstahl | 1.4404 | blank | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 18,72 € | | | B0579.066206 | B | Edelstahl | 1.4404 | blank | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,15 € | | | B0579.066308 | B | Edelstahl | 1.4404 | blank | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 29,12 € | | | B0579.066410 | B | Edelstahl | 1.4404 | blank | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 40,99 € | | | B0579.176903 | B | Edelstahl | 1.4404 | blank | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 20,66 € | | | B0579.176004 | B | Edelstahl | 1.4404 | blank | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 19,66 € | | | B0579.176105 | B | Edelstahl | 1.4404 | blank | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 18,72 € | | | B0579.176206 | B | Edelstahl | 1.4404 | blank | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,15 € | | | B0579.176308 | B | Edelstahl | 1.4404 | blank | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 29,12 € | | | B0579.176410 | B | Edelstahl | 1.4404 | blank | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 40,99 € | | | B0579.0669031 | B | Edelstahl | 1.4404 | gestrahlt | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 20,66 € | | | B0579.0660041 | B | Edelstahl | 1.4404 | gestrahlt | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 19,66 € | | | B0579.0661051 | B | Edelstahl | 1.4404 | gestrahlt | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 18,72 € | | | B0579.0662061 | B | Edelstahl | 1.4404 | gestrahlt | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,15 € | | | B0579.0663081 | B | Edelstahl | 1.4404 | gestrahlt | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 29,12 € | | | B0579.0664101 | B | Edelstahl | 1.4404 | gestrahlt | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 40,99 € | | | B0579.1769031 | B | Edelstahl | 1.4404 | gestrahlt | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 20,66 € | | | B0579.1760041 | B | Edelstahl | 1.4404 | gestrahlt | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 19,66 € | | | B0579.1761051 | B | Edelstahl | 1.4404 | gestrahlt | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 18,72 € | | | B0579.1762061 | B | Edelstahl | 1.4404 | gestrahlt | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 22,15 € | | | B0579.1763081 | B | Edelstahl | 1.4404 | gestrahlt | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 29,12 € | | | B0579.1764101 | B | Edelstahl | 1.4404 | gestrahlt | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 40,99 € | |
|
Arretierbolzen Edelstahl kurze Ausführung mit Edelstahl-Pilzgriff und Rastnut |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Pilzgriff
| Arretierstift | D | D1 | D2 | L | L1 | L2 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0579.117903 | C | Edelstahl | 1.4305 | blank | ungehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 18,88 € | | | B0579.117004 | C | Edelstahl | 1.4305 | blank | ungehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 18,00 € | | | B0579.117105 | C | Edelstahl | 1.4305 | blank | ungehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 17,15 € | | | B0579.117206 | C | Edelstahl | 1.4305 | blank | ungehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 19,76 € | | | B0579.117308 | C | Edelstahl | 1.4305 | blank | ungehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 26,62 € | | | B0579.117410 | C | Edelstahl | 1.4305 | blank | ungehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 42,53 € | | | B0579.007903 | C | Edelstahl | 1.4034 | blank | gehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 18,88 € | | | B0579.007004 | C | Edelstahl | 1.4034 | blank | gehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 18,00 € | | | B0579.007105 | C | Edelstahl | 1.4034 | blank | gehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 17,15 € | | | B0579.007206 | C | Edelstahl | 1.4034 | blank | gehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 19,76 € | | | B0579.007308 | C | Edelstahl | 1.4034 | blank | gehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 26,62 € | | | B0579.007410 | C | Edelstahl | 1.4034 | blank | gehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 42,53 € | | | B0579.067903 | C | Edelstahl | 1.4404 | blank | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 22,65 € | | | B0579.067004 | C | Edelstahl | 1.4404 | blank | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 21,61 € | | | B0579.067105 | C | Edelstahl | 1.4404 | blank | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 20,58 € | | | B0579.067206 | C | Edelstahl | 1.4404 | blank | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 23,71 € | | | B0579.067308 | C | Edelstahl | 1.4404 | blank | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 31,93 € | | | B0579.067410 | C | Edelstahl | 1.4404 | blank | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 51,04 € | | | B0579.177903 | C | Edelstahl | 1.4404 | blank | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 22,65 € | | | B0579.177004 | C | Edelstahl | 1.4404 | blank | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 21,61 € | | | B0579.177105 | C | Edelstahl | 1.4404 | blank | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 20,58 € | | | B0579.177206 | C | Edelstahl | 1.4404 | blank | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 23,71 € | | | B0579.177308 | C | Edelstahl | 1.4404 | blank | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 31,93 € | | | B0579.177410 | C | Edelstahl | 1.4404 | blank | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 51,04 € | | | B0579.0679031 | C | Edelstahl | 1.4404 | gestrahlt | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 22,65 € | | | B0579.0670041 | C | Edelstahl | 1.4404 | gestrahlt | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 21,61 € | | | B0579.0671051 | C | Edelstahl | 1.4404 | gestrahlt | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 20,58 € | | | B0579.0672061 | C | Edelstahl | 1.4404 | gestrahlt | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 23,71 € | | | B0579.0673081 | C | Edelstahl | 1.4404 | gestrahlt | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 31,93 € | | | B0579.0674101 | C | Edelstahl | 1.4404 | gestrahlt | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 51,04 € | | | B0579.1779031 | C | Edelstahl | 1.4404 | gestrahlt | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 22,65 € | | | B0579.1770041 | C | Edelstahl | 1.4404 | gestrahlt | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 21,61 € | | | B0579.1771051 | C | Edelstahl | 1.4404 | gestrahlt | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 20,58 € | | | B0579.1772061 | C | Edelstahl | 1.4404 | gestrahlt | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 23,71 € | | | B0579.1773081 | C | Edelstahl | 1.4404 | gestrahlt | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 31,93 € | | | B0579.1774101 | C | Edelstahl | 1.4404 | gestrahlt | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 51,04 € | |
|
Arretierbolzen Edelstahl kurze Ausführung mit Edelstahl-Pilzgriff, mit Rastnut und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Stahlschlüssel | Pilzgriff
| Arretierstift | D | D1 | D2 | L | L1 | L2 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0579.118903 | D | Edelstahl | 1.4305 | blank | ungehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 19,12 € | | | B0579.118004 | D | Edelstahl | 1.4305 | blank | ungehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 18,18 € | | | B0579.118105 | D | Edelstahl | 1.4305 | blank | ungehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 17,32 € | | | B0579.118206 | D | Edelstahl | 1.4305 | blank | ungehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 20,37 € | | | B0579.118308 | D | Edelstahl | 1.4305 | blank | ungehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 27,47 € | | | B0579.118410 | D | Edelstahl | 1.4305 | blank | ungehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 43,42 € | | | B0579.008903 | D | Edelstahl | 1.4034 | blank | gehärtet | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 19,12 € | | | B0579.008004 | D | Edelstahl | 1.4034 | blank | gehärtet | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 18,18 € | | | B0579.008105 | D | Edelstahl | 1.4034 | blank | gehärtet | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 17,32 € | | | B0579.008206 | D | Edelstahl | 1.4034 | blank | gehärtet | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 20,37 € | | | B0579.008308 | D | Edelstahl | 1.4034 | blank | gehärtet | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 27,47 € | | | B0579.008410 | D | Edelstahl | 1.4034 | blank | gehärtet | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 43,42 € | | | B0579.068903 | D | Edelstahl | 1.4404 | blank | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 22,95 € | | | B0579.068004 | D | Edelstahl | 1.4404 | blank | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 21,82 € | | | B0579.068105 | D | Edelstahl | 1.4404 | blank | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 20,79 € | | | B0579.068206 | D | Edelstahl | 1.4404 | blank | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 24,45 € | | | B0579.068308 | D | Edelstahl | 1.4404 | blank | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 32,96 € | | | B0579.068410 | D | Edelstahl | 1.4404 | blank | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 52,11 € | | | B0579.178903 | D | Edelstahl | 1.4404 | blank | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 22,95 € | | | B0579.178004 | D | Edelstahl | 1.4404 | blank | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 21,82 € | | | B0579.178105 | D | Edelstahl | 1.4404 | blank | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 20,79 € | | | B0579.178206 | D | Edelstahl | 1.4404 | blank | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 24,45 € | | | B0579.178308 | D | Edelstahl | 1.4404 | blank | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 32,96 € | | | B0579.178410 | D | Edelstahl | 1.4404 | blank | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 52,11 € | | | B0579.0689031 | D | Edelstahl | 1.4404 | gestrahlt | vernickelt | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 22,95 € | | | B0579.0680041 | D | Edelstahl | 1.4404 | gestrahlt | vernickelt | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 21,82 € | | | B0579.0681051 | D | Edelstahl | 1.4404 | gestrahlt | vernickelt | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 20,79 € | | | B0579.0682061 | D | Edelstahl | 1.4404 | gestrahlt | vernickelt | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 24,45 € | | | B0579.0683081 | D | Edelstahl | 1.4404 | gestrahlt | vernickelt | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 32,96 € | | | B0579.0684101 | D | Edelstahl | 1.4404 | gestrahlt | vernickelt | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 52,11 € | | | B0579.1789031 | D | Edelstahl | 1.4404 | gestrahlt | blank | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 10 | 0,8 | 3 | 10 | | | 22,95 € | | | B0579.1780041 | D | Edelstahl | 1.4404 | gestrahlt | blank | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 13 | 1 | 4 | 12 | | | 21,82 € | | | B0579.1781051 | D | Edelstahl | 1.4404 | gestrahlt | blank | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 20,79 € | | | B0579.1782061 | D | Edelstahl | 1.4404 | gestrahlt | blank | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 24,45 € | | | B0579.1783081 | D | Edelstahl | 1.4404 | gestrahlt | blank | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 24 | 2,3 | 14 | 28 | | | 32,96 € | | | B0579.1784101 | D | Edelstahl | 1.4404 | gestrahlt | blank | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 30 | 2,8 | 15 | 32 | | | 52,11 € | |
|
