BeschreibungProduktbeschreibung:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden.
Bei diesem Arretierbolzen wird die Ausrückung mittels Exzenterhebel realisiert. Der Arretierbolzen bleibt ausgerastet, wenn der Griffhebel über den Totpunkt des Exzenters bewegt wird.
Der ergonomische Exzentergriff ermöglicht eine leichte Handhabung mit geringem Kraftaufwand. Werkstoff:Stahlausführung:
Gewindehülse und Arretierstift Automatenstahl.
Edelstahlausführung:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Griffhebel Thermoplast PPA (hochtemperaturbeständig) glasfaserverstärkt. Ausführung:Stahlausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Gewindehülse blank.
Arretierstift geschliffen, blank.
Griffhebel schwarzgrau RAL7021 oder verkehrsrot RAL3020.Temperaturbereich:Dauergebrauchstemperatur nach IEC 216 max. 160 °C.
Kurzzeitige Gebrauchstemperatur max. 250 °C.Vorteile:Einfache und schnelle Bedienung.
Für Hochtemperaturanwendungen geeignet.
Mit integrierter Rastfunktion.
Kurze Ausführung.
Ideal für beengte Platzverhältnisse.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe B0064.

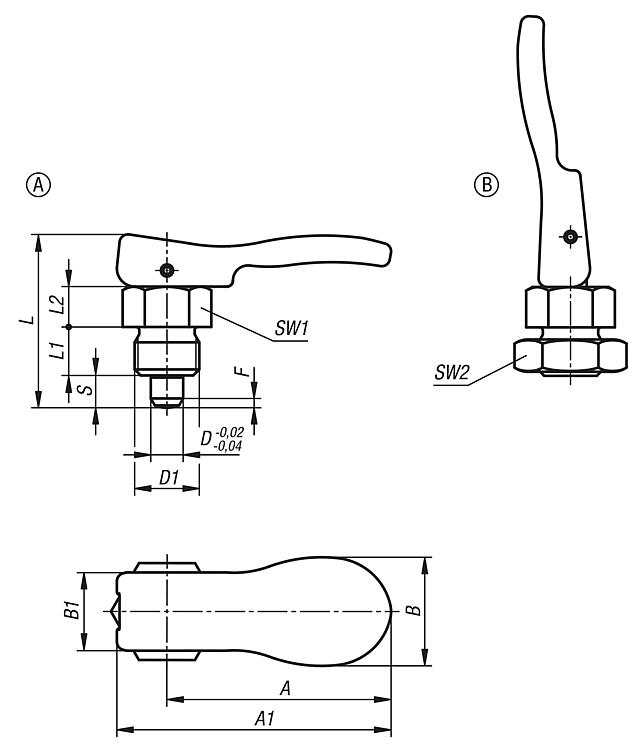

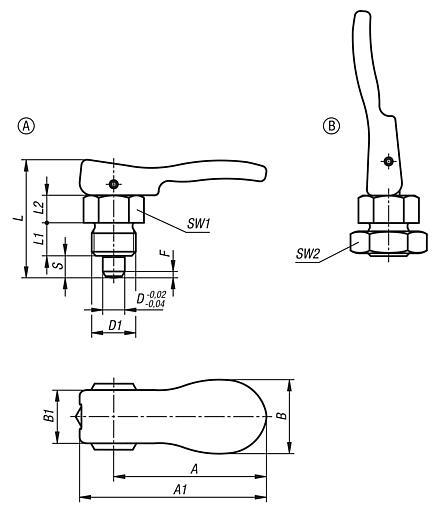

Positionierbuchsen für Arretierbolzen B0063.Zeichnungshinweis:Form A: ohne Kontermutter
Form B: mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |

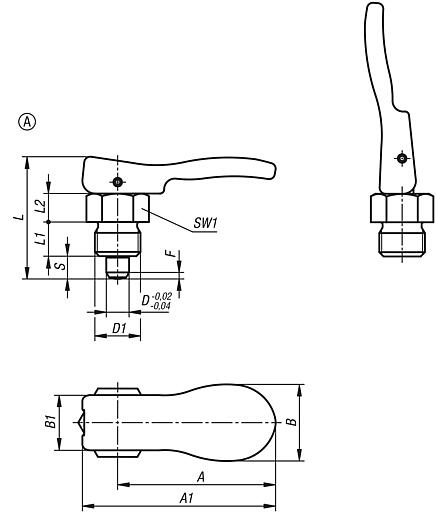

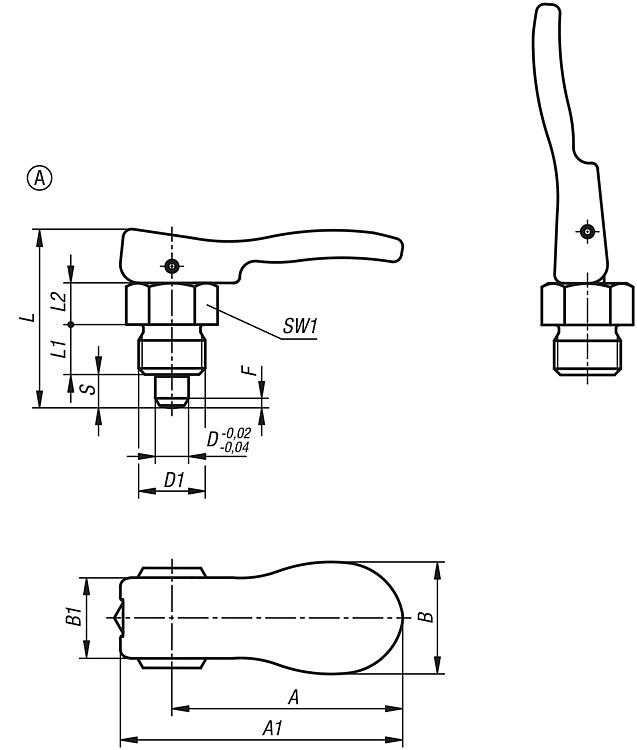

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Exzenterhebel, ohne Kontermutter |
mehr Info |
| Bestellnummer | Material
Grundkörper | Farbe
Komponente | Form | A | A1 | B | B1 | D
| D1 | Hub
S | L | L1 | L2 | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0601.8105 | Stahl | schwarz | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 |  | | 10,63 € | | | B0601.8206 | Stahl | schwarz | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 12,02 € | | | B0601.8308 | Stahl | schwarz | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 14,12 € | | | B0601.8410 | Stahl | schwarz | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 22,92 € | | | B0601.8105154 | Stahl | verkehrsrot RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 10,63 € | | | B0601.8206154 | Stahl | verkehrsrot RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 12,02 € | | | B0601.8308154 | Stahl | verkehrsrot RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 14,12 € | | | B0601.8410154 | Stahl | verkehrsrot RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 22,92 € | | | B0601.18105 | Edelstahl | schwarz | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 15,48 € | | | B0601.18206 | Edelstahl | schwarz | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 18,31 € | | | B0601.18308 | Edelstahl | schwarz | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 24,84 € | | | B0601.18410 | Edelstahl | schwarz | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 43,84 € | | | B0601.18105154 | Edelstahl | verkehrsrot RAL 3020 | A | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 1,3 | 5 | 12 | | | 15,48 € | | | B0601.18206154 | Edelstahl | verkehrsrot RAL 3020 | A | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 1,8 | 6 | 14 | | | 18,31 € | | | B0601.18308154 | Edelstahl | verkehrsrot RAL 3020 | A | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 2,3 | 14 | 28 | | | 24,84 € | | | B0601.18410154 | Edelstahl | verkehrsrot RAL 3020 | A | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 2,8 | 15 | 32 | | | 43,84 € | |
|
Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Exzenterhebel und Kontermutter |
mehr Info |
| Bestellnummer | Material
Grundkörper | Farbe
Komponente | Form | A | A1 | B | B1 | D
| D1 | Hub
S | L | L1 | L2 | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0601.9105 | Stahl | schwarz | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,76 € | | | B0601.9206 | Stahl | schwarz | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 12,20 € | | | B0601.9308 | Stahl | schwarz | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 14,46 € | | | B0601.9410 | Stahl | schwarz | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 23,36 € | | | B0601.9105154 | Stahl | verkehrsrot RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 10,76 € | | | B0601.9206154 | Stahl | verkehrsrot RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 12,20 € | | | B0601.9308154 | Stahl | verkehrsrot RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 14,46 € | | | B0601.9410154 | Stahl | verkehrsrot RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 23,36 € | | | B0601.19105 | Edelstahl | schwarz | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 16,40 € | | | B0601.19206 | Edelstahl | schwarz | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 19,32 € | | | B0601.19308 | Edelstahl | schwarz | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 26,36 € | | | B0601.19410 | Edelstahl | schwarz | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 44,38 € | | | B0601.19105154 | Edelstahl | verkehrsrot RAL 3020 | B | 31,7 | 41,7 | 17,9 | 12,9 | 5 | M10x1 | 5 | 30 | 8 | 7 | 13 | 17 | 1,3 | 5 | 12 | | | 16,40 € | | | B0601.19206154 | Edelstahl | verkehrsrot RAL 3020 | B | 31,6 | 41,7 | 17,9 | 12,9 | 6 | M12x1,5 | 6 | 34 | 10 | 8 | 14 | 19 | 1,8 | 6 | 14 | | | 19,32 € | | | B0601.19308154 | Edelstahl | verkehrsrot RAL 3020 | B | 55,5 | 67,8 | 26,9 | 19,4 | 8 | M16x1,5 | 8 | 42,9 | 12 | 10 | 19 | 24 | 2,3 | 14 | 28 | | | 26,36 € | | | B0601.19410154 | Edelstahl | verkehrsrot RAL 3020 | B | 53,4 | 67,8 | 26,9 | 19,4 | 10 | M20x1,5 | 10 | 49,9 | 15 | 12 | 22 | 30 | 2,8 | 15 | 32 | | | 44,38 € | |
|
