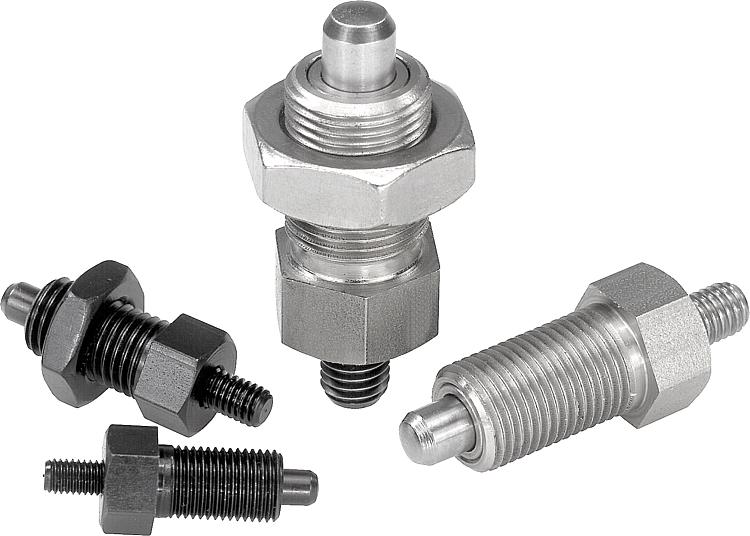

B0053Arretierbolzen Stahl oder Edelstahl mit Gewindezapfen |
zurück |
|
|
BeschreibungWerkstoff:Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4034 (entspricht AISI 420).
Arretierstift nicht gehärtet:
Gewindehülse 1.4305 (entspricht AISI 303).
Arretierstift 1.4305 (entspricht AISI 303).Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.

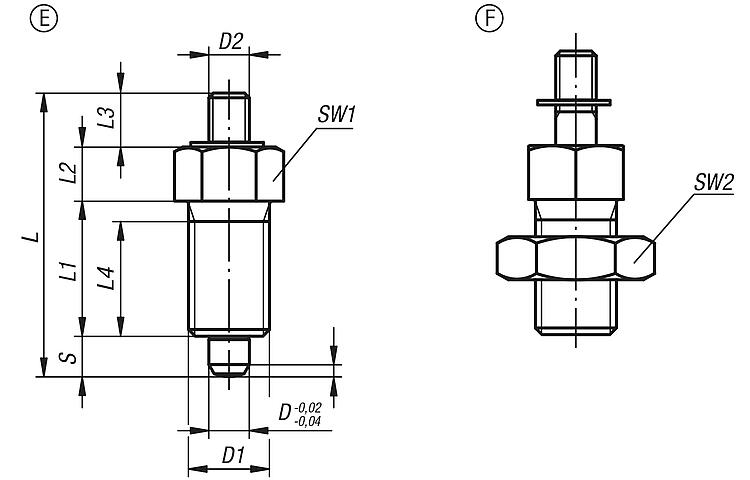

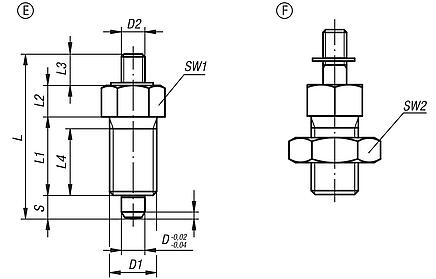

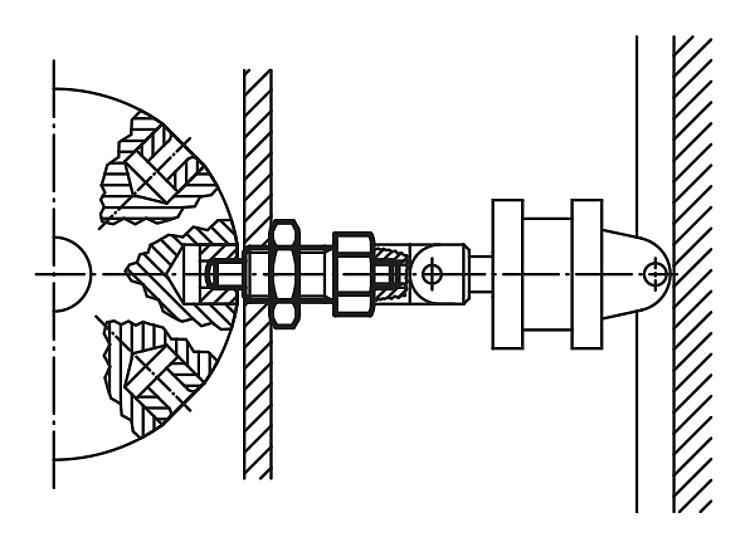

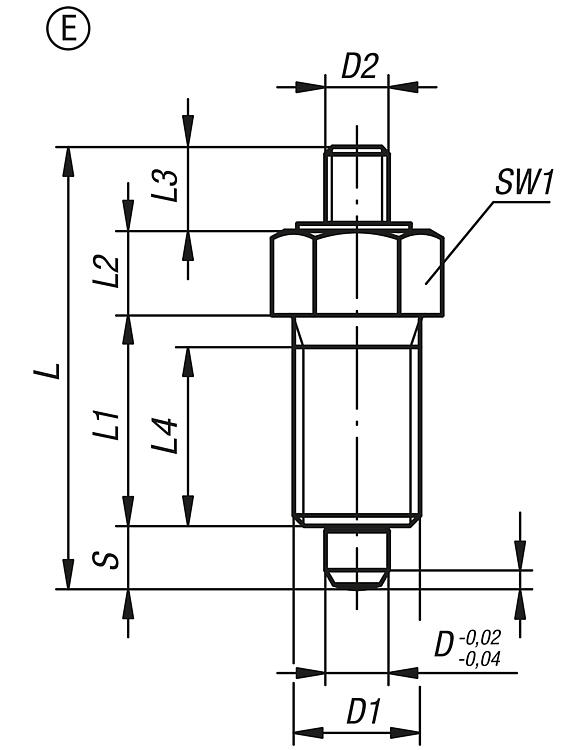

Arretierstift nicht gehärtet, geschliffen und blank.Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Auf den vorstehenden Gewindezapfen können Sondergriffe montiert werden. Außerdem ermöglicht er eine Betätigungsweise des Arretierbolzens z.B. automatisch (programmgesteuert) mit Hilfe eines Pneumatikzylinders oder erlaubt eine Fernbedienung über Bowdenzüge.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe B0064Zeichnungshinweis:Form E: mit Gewindezapfen, ohne Kontermutter

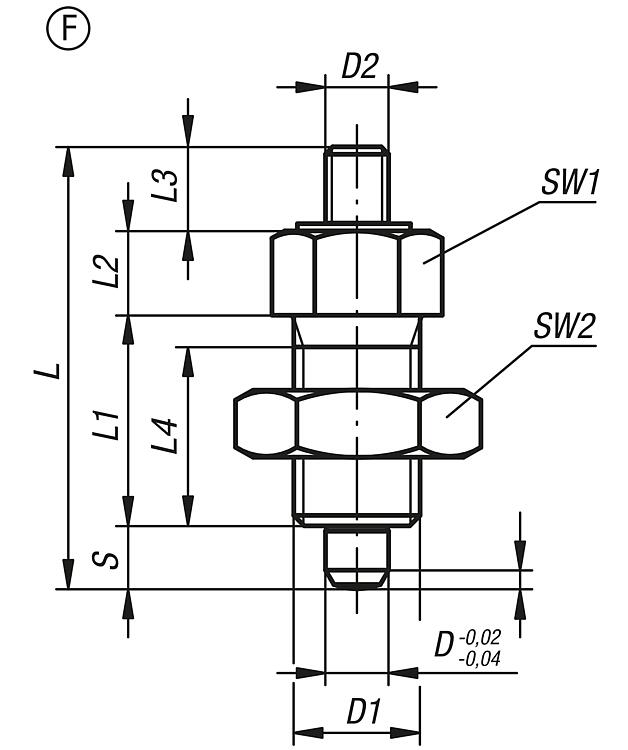

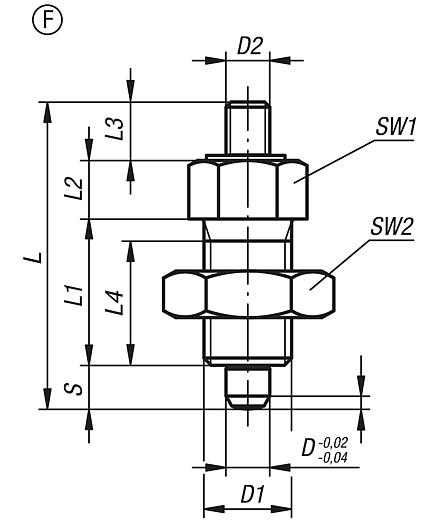

Form F: mit Gewindezapfen, mit Kontermutter DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
Zeichnungen (Gesamtübersicht) |
Arretierbolzen Stahl oder Edelstahl mit Gewindezapfen |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Oberfläche
Grundkörper | D | D1 | D2 | L | L1 | L2 | L3 | L4 | Hub
S | SW1 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0053.1903 | E | Stahl | gehärtet | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 |  | | 6,74 € | | | B0053.1004 | E | Stahl | gehärtet | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 1 | 6 | 12 | |  | 6,42 € | | | B0053.1105 | E | Stahl | gehärtet | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 6,10 € | | | B0053.1206 | E | Stahl | gehärtet | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 6,79 € | | | B0053.1308 | E | Stahl | gehärtet | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 8,77 € | | | B0053.1410 | E | Stahl | gehärtet | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 12,57 € | | | B0053.1412 | E | Stahl | gehärtet | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 13,81 € | | | B0053.1516 | E | Stahl | gehärtet | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 19,63 € | | | B0053.01903 | E | Edelstahl | gehärtet | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 11,19 € | | | B0053.01004 | E | Edelstahl | gehärtet | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 1 | 6 | 12 | | | 10,64 € | | | B0053.01105 | E | Edelstahl | gehärtet | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 10,15 € | | | B0053.01206 | E | Edelstahl | gehärtet | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 11,95 € | | | B0053.01308 | E | Edelstahl | gehärtet | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 15,97 € | | | B0053.01410 | E | Edelstahl | gehärtet | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 25,17 € | | | B0053.01412 | E | Edelstahl | gehärtet | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 27,70 € | | | B0053.01516 | E | Edelstahl | gehärtet | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 41,94 € | | | B0053.11903 | E | Edelstahl | ungehärtet | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 0,8 | 4,5 | 10 | | | 11,19 € | | | B0053.11004 | E | Edelstahl | ungehärtet | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 1 | 6 | 12 | | | 10,64 € | | | B0053.11105 | E | Edelstahl | ungehärtet | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 10,15 € | | | B0053.11206 | E | Edelstahl | ungehärtet | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 11,95 € | | | B0053.11308 | E | Edelstahl | ungehärtet | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 15,97 € | | | B0053.11410 | E | Edelstahl | ungehärtet | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 25,17 € | | | B0053.11412 | E | Edelstahl | ungehärtet | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 2,8 | 15 | 39 | | | 27,70 € | | | B0053.11516 | E | Edelstahl | ungehärtet | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 3,2 | 20 | 46 | | | 41,94 € | |
|
Arretierbolzen Stahl oder Edelstahl mit Gewindezapfen und Kontermutter |
mehr Info |
| Bestellnummer | Form | Material
Grundkörper | Oberfläche
Grundkörper | D | D1 | D2 | L | L1 | L2 | L3 | L4 | Hub
S | SW1 | SW2 | F x 30° | Federkraft
Anfang
F1 ca. N | Federkraft
Ende
F2 ca. N | CAD | Zub. | Preis | Bestellen |
|---|
| B0053.2903 | F | Stahl | gehärtet | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 6,84 € | | | B0053.2004 | F | Stahl | gehärtet | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 6,51 € | | | B0053.2105 | F | Stahl | gehärtet | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 6,22 € | | | B0053.2206 | F | Stahl | gehärtet | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 6,90 € | | | B0053.2308 | F | Stahl | gehärtet | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 9,05 € | | | B0053.2410 | F | Stahl | gehärtet | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 12,67 € | | | B0053.2412 | F | Stahl | gehärtet | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 13,93 € | | | B0053.2516 | F | Stahl | gehärtet | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 19,80 € | | | B0053.02903 | F | Edelstahl | gehärtet | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 11,94 € | | | B0053.02004 | F | Edelstahl | gehärtet | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 11,37 € | | | B0053.02105 | F | Edelstahl | gehärtet | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 10,84 € | | | B0053.02206 | F | Edelstahl | gehärtet | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 12,80 € | | | B0053.02308 | F | Edelstahl | gehärtet | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 17,16 € | | | B0053.02410 | F | Edelstahl | gehärtet | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25,77 € | | | B0053.02412 | F | Edelstahl | gehärtet | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 28,36 € | | | B0053.02516 | F | Edelstahl | gehärtet | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 42,96 € | | | B0053.12903 | F | Edelstahl | ungehärtet | 3 | M6x0,75 | M2 | 24 | 12 | 5 | 3,5 | 10 | 3,5 | 8 | 10 | 0,8 | 4,5 | 10 | | | 11,94 € | | | B0053.12004 | F | Edelstahl | ungehärtet | 4 | M8x1 | M3 | 32 | 15 | 6 | 7 | 13 | 4 | 10 | 13 | 1 | 6 | 12 | | | 11,37 € | | | B0053.12105 | F | Edelstahl | ungehärtet | 5 | M10x1 | M4 | 37 | 17 | 7 | 8 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 10,84 € | | | B0053.12206 | F | Edelstahl | ungehärtet | 6 | M12x1,5 | M6 | 42 | 20 | 8 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 12,80 € | | | B0053.12308 | F | Edelstahl | ungehärtet | 8 | M16x1,5 | M8 | 56 | 26 | 10 | 12 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 17,16 € | | | B0053.12410 | F | Edelstahl | ungehärtet | 10 | M20x1,5 | M8 | 62 | 28 | 12 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 25,77 € | | | B0053.12412 | F | Edelstahl | ungehärtet | 12 | M20x1,5 | M8 | 66 | 28 | 14 | 12 | 25 | 12 | 22 | 30 | 2,8 | 15 | 39 | | | 28,36 € | | | B0053.12516 | F | Edelstahl | ungehärtet | 16 | M24x2 | M10 | 80 | 32 | 18 | 14 | 28 | 16 | 27 | 36 | 3,2 | 20 | 46 | | | 42,96 € | |
|
