Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff
B0049

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit...

zurück

Artikelbeschreibung/Produktabbildungen

Alle Artikel aufrufen/filtern
BeschreibungWerkstoff:

Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.

Edelstahlausführung:
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.

Pilzgriff Thermoplast schwarzgrau oder verkehrsrot RAL3020.

Ausführung:Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.

Edelstahlausführung:
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.Auf Anfrage:Sonderausführungen.Zubehör:Distanzringe B0064Zeichnungshinweis:

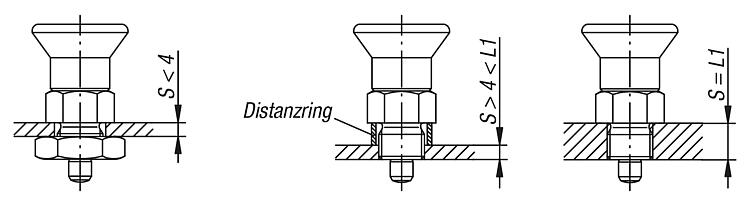

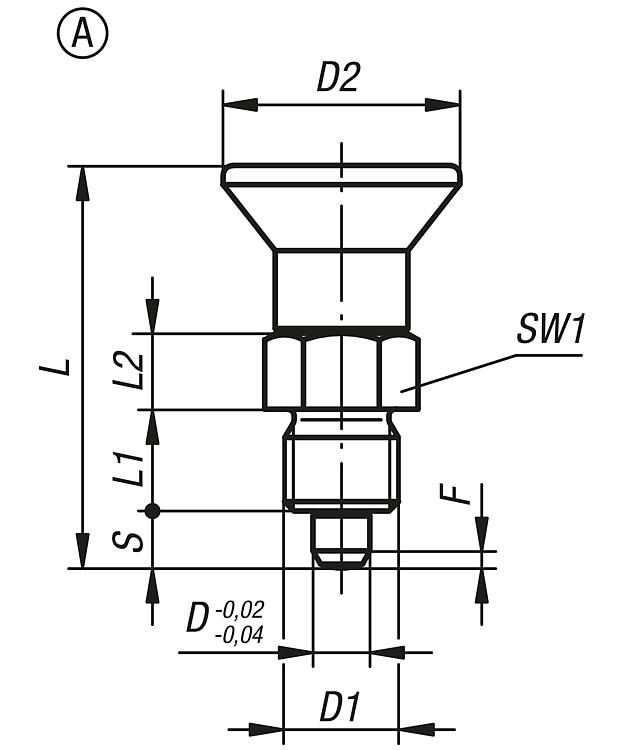

Form A: ohne Rastnut, ohne Kontermutter

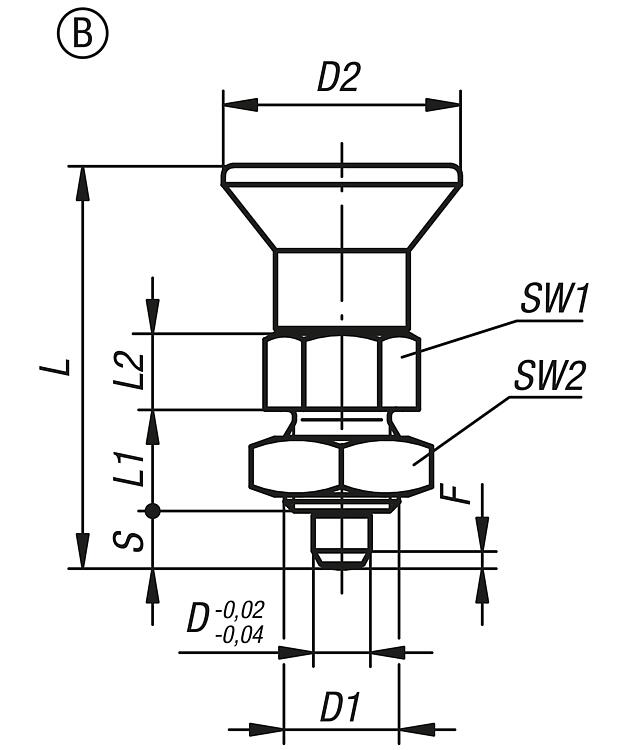

Form B: ohne Rastnut, mit Kontermutter

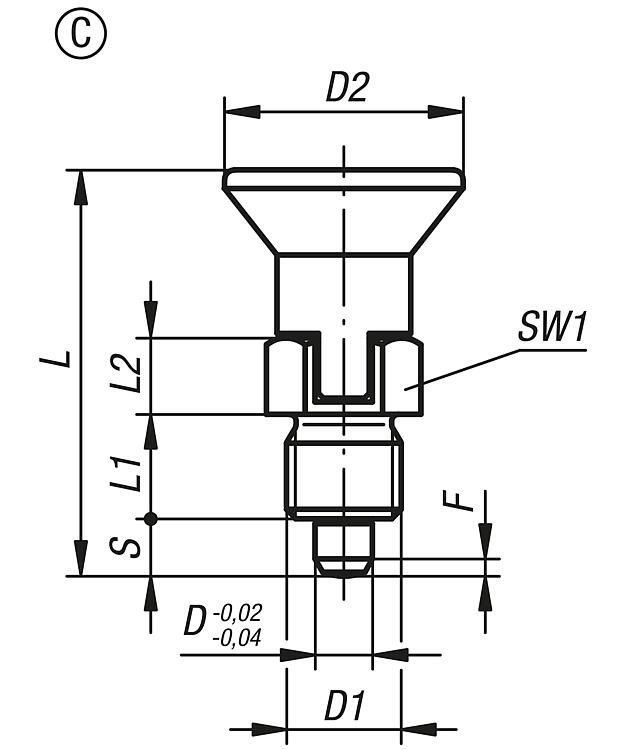

Form C: mit Rastnut, ohne Kontermutter

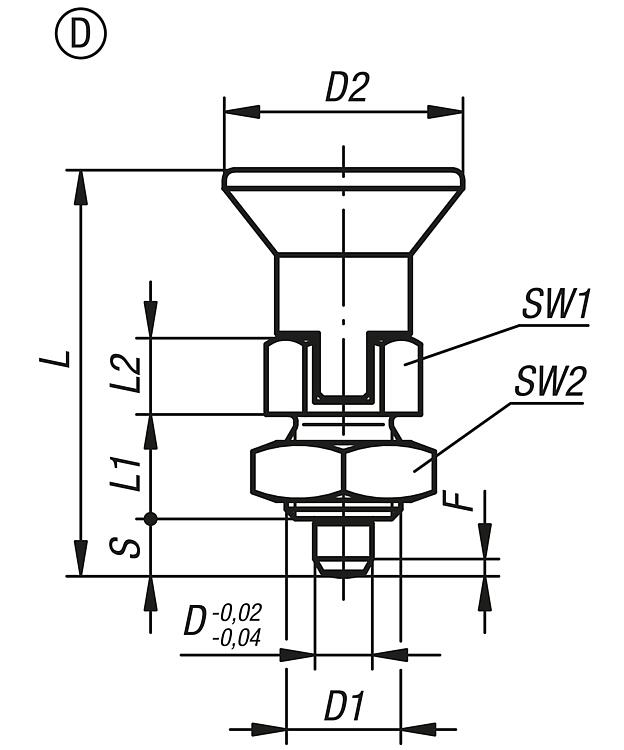

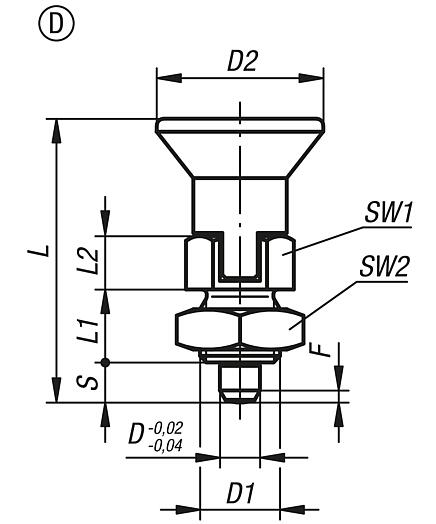

Form D: mit Rastnut, mit Kontermutter
Besonderheiten:
RoHS
DownloadHier gibt es die Informationen gesammelt als PDF:

Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
 Datenblatt B0049 Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff 371 kB

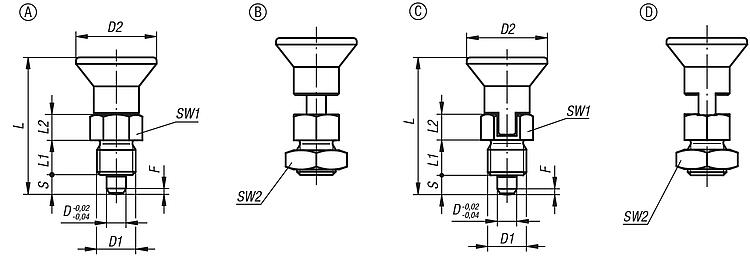

Zeichnungen (Gesamtübersicht)

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff

mehr Info

Zeichnungen

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
Oberfläche
Grundkörper
Farbe
Komponente
DD1D2LL1L2Hub
S
SW1F x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
B0049.5903AStahlgehärtetschwarzgrau RAL 70213M6x0,751425,5653,580,8410 7,41 €
B0049.5004AStahlgehärtetschwarzgrau RAL 70214M8x11829,5664101412  7,07 €
B0049.5105AStahlgehärtetschwarzgrau RAL 70215M10x12134,5875131,3512  6,72 €
B0049.5206AStahlgehärtetschwarzgrau RAL 70216M12x1,52541,71086141,8614  7,45 €
B0049.5308AStahlgehärtetschwarzgrau RAL 70218M16x1,5335412108192,31428  9,38 €
B0049.5410AStahlgehärtetschwarzgrau RAL 702110M20x1,53361151210222,81532 14,13 €
B0049.590384AStahlgehärtetverkehrsrot RAL 30203M6x0,751425,5653,580,8410 7,41 €
B0049.500484AStahlgehärtetverkehrsrot RAL 30204M8x11829,5664101412 7,07 €
B0049.510584AStahlgehärtetverkehrsrot RAL 30205M10x12134,5875131,3512 6,72 €
B0049.520684AStahlgehärtetverkehrsrot RAL 30206M12x1,52541,71086141,8614 7,45 €
B0049.530884AStahlgehärtetverkehrsrot RAL 30208M16x1,5335412108192,31428 9,38 €
B0049.541084AStahlgehärtetverkehrsrot RAL 302010M20x1,53361151210222,81532 14,13 €
B0049.15903AEdelstahlungehärtetschwarzgrau RAL 70213M6x0,751425,5653,580,8410 12,04 €
B0049.15004AEdelstahlungehärtetschwarzgrau RAL 70214M8x11829,5664101412  11,49 €
B0049.15105AEdelstahlungehärtetschwarzgrau RAL 70215M10x12134,5875131,3512  10,94 €
B0049.15206AEdelstahlungehärtetschwarzgrau RAL 70216M12x1,52541,71086141,8614  13,06 €
B0049.15308AEdelstahlungehärtetschwarzgrau RAL 70218M16x1,5335412108192,31428  16,75 €
B0049.15410AEdelstahlungehärtetschwarzgrau RAL 702110M20x1,53361151210222,81532 29,09 €
B0049.1590384AEdelstahlungehärtetverkehrsrot RAL 30203M6x0,751425,5653,580,8410 12,04 €
B0049.1500484AEdelstahlungehärtetverkehrsrot RAL 30204M8x11829,5664101412 11,49 €
B0049.1510584AEdelstahlungehärtetverkehrsrot RAL 30205M10x12134,5875131,3512 10,94 €
B0049.1520684AEdelstahlungehärtetverkehrsrot RAL 30206M12x1,52541,71086141,8614 13,06 €
B0049.1530884AEdelstahlungehärtetverkehrsrot RAL 30208M16x1,5335412108192,31428 16,75 €
B0049.1541084AEdelstahlungehärtetverkehrsrot RAL 302010M20x1,53361151210222,81532 29,09 €

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff und Kontermutter

mehr Info

Zeichnungen

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff und Kontermutter

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
Oberfläche
Grundkörper
Farbe
Komponente
DD1D2LL1L2Hub
S
SW1SW2F x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
B0049.6903BStahlgehärtetschwarzgrau RAL 70213M6x0,751425,5653,58100,8410 7,57 €
B0049.6004BStahlgehärtetschwarzgrau RAL 70214M8x11829,566410131412  7,22 €
B0049.6105BStahlgehärtetschwarzgrau RAL 70215M10x12134,587513171,3512  6,89 €
B0049.6206BStahlgehärtetschwarzgrau RAL 70216M12x1,52541,7108614191,8614  7,59 €
B0049.6308BStahlgehärtetschwarzgrau RAL 70218M16x1,533541210819242,31428  9,53 €
B0049.6410BStahlgehärtetschwarzgrau RAL 702110M20x1,5336115121022302,81532 14,33 €
B0049.690384BStahlgehärtetverkehrsrot RAL 30203M6x0,751425,5653,58100,8410 7,57 €
B0049.600484BStahlgehärtetverkehrsrot RAL 30204M8x11829,566410131412 7,22 €
B0049.610584BStahlgehärtetverkehrsrot RAL 30205M10x12134,587513171,3512 6,89 €
B0049.620684BStahlgehärtetverkehrsrot RAL 30206M12x1,52541,7108614191,8614 7,59 €
B0049.630884BStahlgehärtetverkehrsrot RAL 30208M16x1,533541210819242,31428 9,53 €
B0049.641084BStahlgehärtetverkehrsrot RAL 302010M20x1,5336115121022302,81532 14,33 €
B0049.16903BEdelstahlungehärtetschwarzgrau RAL 70213M6x0,751425,5653,58100,8410 12,86 €
B0049.16004BEdelstahlungehärtetschwarzgrau RAL 70214M8x11829,566410131412  12,25 €
B0049.16105BEdelstahlungehärtetschwarzgrau RAL 70215M10x12134,587513171,3512  11,66 €
B0049.16206BEdelstahlungehärtetschwarzgrau RAL 70216M12x1,52541,7108614191,8614  13,79 €
B0049.16308BEdelstahlungehärtetschwarzgrau RAL 70218M16x1,533541210819242,31428  18,14 €
B0049.16410BEdelstahlungehärtetschwarzgrau RAL 702110M20x1,5336115121022302,81532 30,18 €
B0049.1690384BEdelstahlungehärtetverkehrsrot RAL 30203M6x0,751425,5653,58100,8410 12,86 €
B0049.1600484BEdelstahlungehärtetverkehrsrot RAL 30204M8x11829,566410131412 12,25 €
B0049.1610584BEdelstahlungehärtetverkehrsrot RAL 30205M10x12134,587513171,3512 11,66 €
B0049.1620684BEdelstahlungehärtetverkehrsrot RAL 30206M12x1,52541,7108614191,8614 13,79 €
B0049.1630884BEdelstahlungehärtetverkehrsrot RAL 30208M16x1,533541210819242,31428 18,14 €
B0049.1641084BEdelstahlungehärtetverkehrsrot RAL 302010M20x1,5336115121022302,81532 30,18 €

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff und Rastnut

mehr Info

Zeichnungen

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff und Rastnut

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
Oberfläche
Grundkörper
Farbe
Komponente
DD1D2LL1L2Hub
S
SW1F x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
B0049.7903CStahlgehärtetschwarzgrau RAL 70213M6x0,751425,5653,580,8410 9,69 €
B0049.7004CStahlgehärtetschwarzgrau RAL 70214M8x11829,5664101412  9,21 €
B0049.7105CStahlgehärtetschwarzgrau RAL 70215M10x12134,5875131,3512  8,77 €
B0049.7206CStahlgehärtetschwarzgrau RAL 70216M12x1,52541,71086141,8614  9,45 €
B0049.7308CStahlgehärtetschwarzgrau RAL 70218M16x1,5335412108192,31428  11,22 €
B0049.7410CStahlgehärtetschwarzgrau RAL 702110M20x1,53361151210222,81532 18,27 €
B0049.790384CStahlgehärtetverkehrsrot RAL 30203M6x0,751425,5653,580,8410 9,69 €
B0049.700484CStahlgehärtetverkehrsrot RAL 30204M8x11829,5664101412 9,21 €
B0049.710584CStahlgehärtetverkehrsrot RAL 30205M10x12134,5875131,3512 8,77 €
B0049.720684CStahlgehärtetverkehrsrot RAL 30206M12x1,52541,71086141,8614 9,45 €
B0049.730884CStahlgehärtetverkehrsrot RAL 30208M16x1,5335412108192,31428 11,22 €
B0049.741084CStahlgehärtetverkehrsrot RAL 302010M20x1,53361151210222,81532 18,27 €
B0049.17903CEdelstahlungehärtetschwarzgrau RAL 70213M6x0,751425,5653,580,8410 14,11 €
B0049.17004CEdelstahlungehärtetschwarzgrau RAL 70214M8x11829,5664101412  13,46 €
B0049.17105CEdelstahlungehärtetschwarzgrau RAL 70215M10x12134,5875131,3512  12,82 €
B0049.17206CEdelstahlungehärtetschwarzgrau RAL 70216M12x1,52541,71086141,8614  14,77 €
B0049.17308CEdelstahlungehärtetschwarzgrau RAL 70218M16x1,5335412108192,31428  19,90 €
B0049.17410CEdelstahlungehärtetschwarzgrau RAL 702110M20x1,53361151210222,81532 37,57 €
B0049.1790384CEdelstahlungehärtetverkehrsrot RAL 30203M6x0,751425,5653,580,8410 14,11 €
B0049.1700484CEdelstahlungehärtetverkehrsrot RAL 30204M8x11829,5664101412 13,46 €
B0049.1710584CEdelstahlungehärtetverkehrsrot RAL 30205M10x12134,5875131,3512 12,82 €
B0049.1720684CEdelstahlungehärtetverkehrsrot RAL 30206M12x1,52541,71086141,8614 14,77 €
B0049.1730884CEdelstahlungehärtetverkehrsrot RAL 30208M16x1,5335412108192,31428 19,90 €
B0049.1741084CEdelstahlungehärtetverkehrsrot RAL 302010M20x1,53361151210222,81532 37,57 €

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff, Rastnut und Kontermutter

mehr Info

Zeichnungen

Arretierbolzen Stahl oder Edelstahl kurze Ausführung mit Kunststoff-Pilzgriff, Rastnut und Kontermutter

Artikelauswahl/-filter

BestellnummerFormMaterial
Grundkörper
Oberfläche
Grundkörper
Farbe
Komponente
DD1D2LL1L2Hub
S
SW1SW2F x 30°Federkraft
Anfang
F1 ca. N
Federkraft
Ende
F2 ca. N
CADZub.PreisBestellen
B0049.8903DStahlgehärtetschwarzgrau RAL 70213M6x0,751425,5653,58100,8410 9,77 €
B0049.8004DStahlgehärtetschwarzgrau RAL 70214M8x11829,566410131412  9,33 €
B0049.8105DStahlgehärtetschwarzgrau RAL 70215M10x12134,587513171,3512  8,87 €
B0049.8206DStahlgehärtetschwarzgrau RAL 70216M12x1,52541,7108614191,8614  9,57 €
B0049.8308DStahlgehärtetschwarzgrau RAL 70218M16x1,533541210819242,31428  11,41 €
B0049.8410DStahlgehärtetschwarzgrau RAL 702110M20x1,5336115121022302,81532 18,51 €
B0049.890384DStahlgehärtetverkehrsrot RAL 30203M6x0,751425,5653,58100,8410 9,77 €
B0049.800484DStahlgehärtetverkehrsrot RAL 30204M8x11829,566410131412 9,33 €
B0049.810584DStahlgehärtetverkehrsrot RAL 30205M10x12134,587513171,3512 8,87 €
B0049.820684DStahlgehärtetverkehrsrot RAL 30206M12x1,52541,7108614191,8614 9,57 €
B0049.830884DStahlgehärtetverkehrsrot RAL 30208M16x1,533541210819242,31428 11,41 €
B0049.841084DStahlgehärtetverkehrsrot RAL 302010M20x1,5336115121022302,81532 18,51 €
B0049.18903DEdelstahlungehärtetschwarzgrau RAL 70213M6x0,751425,5653,58100,8410 14,30 €
B0049.18004DEdelstahlungehärtetschwarzgrau RAL 70214M8x11829,566410131412  13,59 €
B0049.18105DEdelstahlungehärtetschwarzgrau RAL 70215M10x12134,587513171,3512  12,95 €
B0049.18206DEdelstahlungehärtetschwarzgrau RAL 70216M12x1,52541,7108614191,8614  15,23 €
B0049.18308DEdelstahlungehärtetschwarzgrau RAL 70218M16x1,533541210819242,31428  20,54 €
B0049.18410DEdelstahlungehärtetschwarzgrau RAL 702110M20x1,5336115121022302,81532 38,36 €
B0049.1890384DEdelstahlungehärtetverkehrsrot RAL 30203M6x0,751425,5653,58100,8410 14,30 €
B0049.1800484DEdelstahlungehärtetverkehrsrot RAL 30204M8x11829,566410131412 13,59 €
B0049.1810584DEdelstahlungehärtetverkehrsrot RAL 30205M10x12134,587513171,3512 12,95 €
B0049.1820684DEdelstahlungehärtetverkehrsrot RAL 30206M12x1,52541,7108614191,8614 15,23 €
B0049.1830884DEdelstahlungehärtetverkehrsrot RAL 30208M16x1,533541210819242,31428 20,54 €
B0049.1841084DEdelstahlungehärtetverkehrsrot RAL 302010M20x1,5336115121022302,81532 38,36 €
