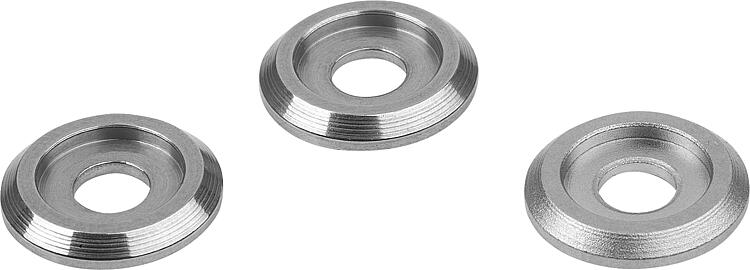

B0520Abschlussscheibe Edelstahl |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungProduktbeschreibung:Die Abschlussscheiben sind vorgesehen für Bügelgriffe rund. Durch die Abschlussscheibe wird die Anschraubfläche vergrößert, dadurch wird der Durchbruch bei dünnwandigen Blechen minimiert.Werkstoff:Edelstahl 1.4404 oder 1.4305. Ausführung:1.4404 poliert oder gestrahlt.
1.4305 blank.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

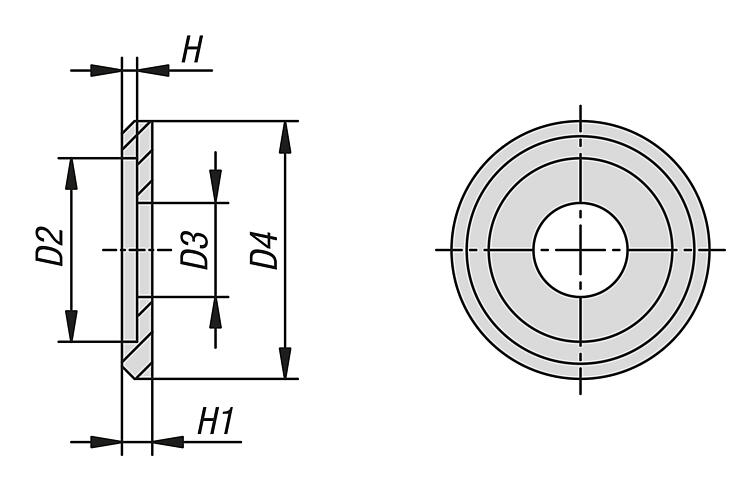

| Bestellnummer | Stahlschlüssel | Oberfläche
Grundkörper | D2
| D3 | D4 | H | H1 | für
Schrauben
| CAD | Zub. | Preis | Bestellen |
|---|
| B0520.0321 | 1.4404 | gleitpoliert | 5,1 | 3,2 | 8 | 1 | 2 | M3 |  | | 0,84 € | | | B0520.0421 | 1.4404 | gleitpoliert | 8,1 | 4,2 | 12,5 | 1 | 2 | M4 | | | 0,84 € | | | B0520.0521 | 1.4404 | gleitpoliert | 10,1 | 5,2 | 15 | 1 | 2 | M5 | | | 0,95 € | | | B0520.0621 | 1.4404 | gleitpoliert | 12,1 | 6,2 | 17 | 1 | 2 | M6 | | | 0,95 € | | | B0520.0322 | 1.4404 | matt gestrahlt | 5,1 | 3,2 | 8 | 1 | 2 | M3 | | | 1,19 € | | | B0520.0422 | 1.4404 | matt gestrahlt | 8,1 | 4,2 | 12,5 | 1 | 2 | M4 | | | 1,19 € | | | B0520.0522 | 1.4404 | matt gestrahlt | 10,1 | 5,2 | 15 | 1 | 2 | M5 | | | 1,44 € | | | B0520.0622 | 1.4404 | matt gestrahlt | 12,1 | 6,2 | 17 | 1 | 2 | M6 | | | 1,44 € | | | B0520.0310 | 1.4305 | blank | 5,1 | 3,2 | 8 | 1 | 2 | M3 | | | 0,55 € | | | B0520.0410 | 1.4305 | blank | 8,1 | 4,2 | 12,5 | 1 | 2 | M4 | | | 0,59 € | | | B0520.0510 | 1.4305 | blank | 10,1 | 5,2 | 15 | 1 | 2 | M5 | | | 0,82 € | | | B0520.0610 | 1.4305 | blank | 12,1 | 6,2 | 17 | 1 | 2 | M6 | | | 0,94 € | |
