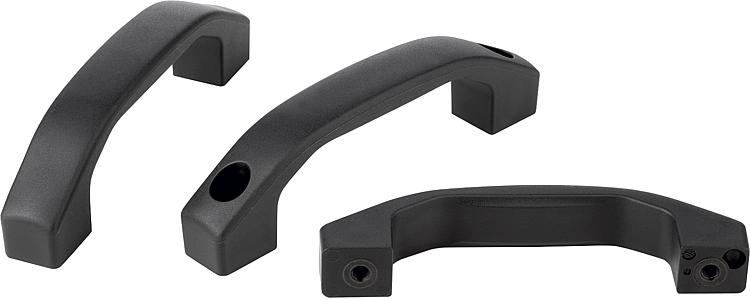

B0311Bügelgriffe Kunststoff, Montage von der Bedien- oder Rückseite |
zurück |
|
|
BeschreibungWerkstoff:Thermoplast PA (Polyamid), glaskugelverstärkt.
Buchsen, Befestigungsschrauben, Unterlegscheiben und Muttern aus Stahl oder Edelstahl.Ausführung:schwarzgrau.Hinweis:Dieser Bügelgriff zeichnet sich durch sein großes Volumen und seine angenehme Haptik aus.
Form A beinhaltet Befestigungsschrauben sowie passende Unterlegscheiben und Muttern.
Das Anschraubmaß ”A” gilt nach der Griffmontage. Im unmontierten Zustand kann es durch die Biegespannung beim Entformen abweichen.
Montage:Form A von der Bedienseite.
Form B von der Rückseite.Besonderheiten: DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|

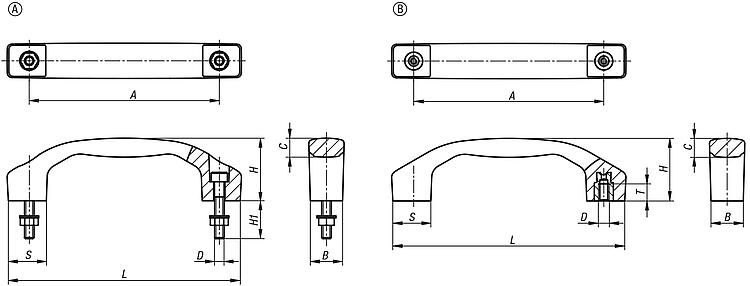

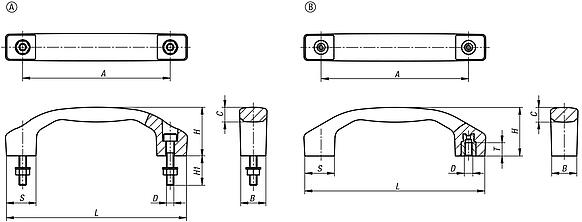

Zeichnungen (Gesamtübersicht) |

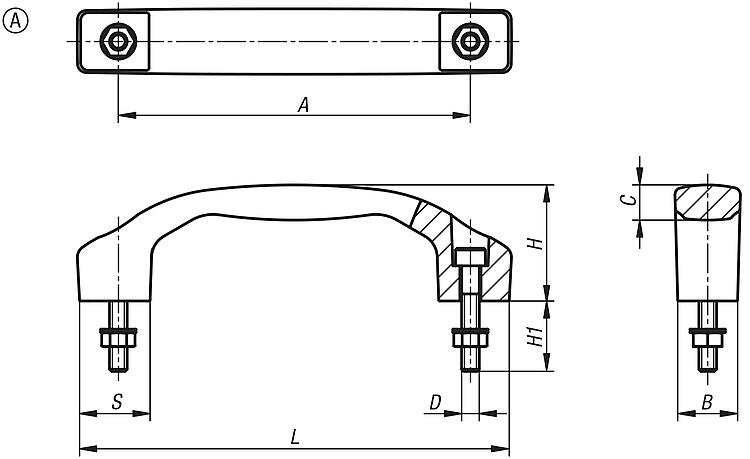

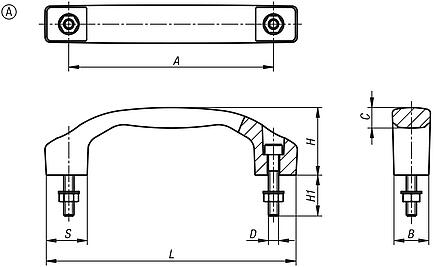

Bügelgriffe Kunststoff, Montage von der Bedienseite |
mehr Info |
| Bestellnummer | Form | Material
Komponente | A | B | C | D | H | H1 | L | S | Tragkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| B0311.1100051 | A | Stahl | 100 | 17 | 9,5 | M5 | 33 | 20 | 122 | 20 | 1000 |  | | 4,36 € | | | B0311.1120061 | A | Stahl | 120 | 21 | 11,4 | M6 | 39 | 25 | 146 | 24 | 1000 | | | 5,15 € | | | B0311.1140081 | A | Stahl | 140 | 24 | 14,2 | M8 | 45 | 30 | 170 | 28 | 1000 | | | 6,59 € | | | B0311.1100052 | A | Edelstahl | 100 | 17 | 9,5 | M5 | 33 | 20 | 122 | 20 | 1000 | | | 4,95 € | | | B0311.1120062 | A | Edelstahl | 120 | 21 | 11,4 | M6 | 39 | 25 | 146 | 24 | 1000 | | | 5,74 € | | | B0311.1140082 | A | Edelstahl | 140 | 24 | 14,2 | M8 | 45 | 30 | 170 | 28 | 1000 | | | 7,53 € | |
|

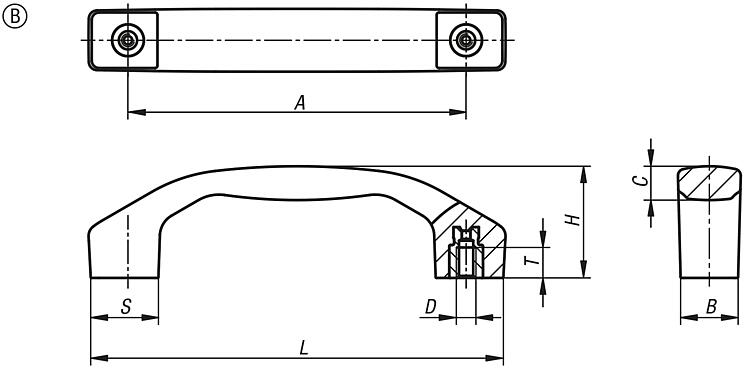

Bügelgriffe Kunststoff, Montage von der Rückseite |
mehr Info |
| Bestellnummer | Form | Material
Komponente | A | B | C | D | H | L | S | T | Tragkraft
N
| CAD | Zub. | Preis | Bestellen |
|---|
| B0311.2100051 | B | Stahl | 100 | 17 | 9,5 | M5 | 33 | 122 | 20 | 9 | 1000 | | | 5,09 € | | | B0311.2120061 | B | Stahl | 120 | 21 | 11,4 | M6 | 39 | 146 | 24 | 12 | 1000 | | | 5,77 € | | | B0311.2140081 | B | Stahl | 140 | 24 | 14,2 | M8 | 45 | 170 | 28 | 12 | 1000 | | | 7,57 € | | | B0311.2100052 | B | Edelstahl | 100 | 17 | 9,5 | M5 | 33 | 122 | 20 | 9 | 1000 | | | 5,85 € | | | B0311.2120062 | B | Edelstahl | 120 | 21 | 11,4 | M6 | 39 | 146 | 24 | 12 | 1000 | | | 6,64 € | | | B0311.2140082 | B | Edelstahl | 140 | 24 | 14,2 | M8 | 45 | 170 | 28 | 12 | 1000 | | | 8,72 € | |
|
