B0167Druckschrauben mit Gewindesicherung |
zurück |
|
Artikelbeschreibung/Produktabbildungen |
|
|
BeschreibungWerkstoff:Schraube Festigkeitsklasse 10.9.
Bolzen Messing oder POM.

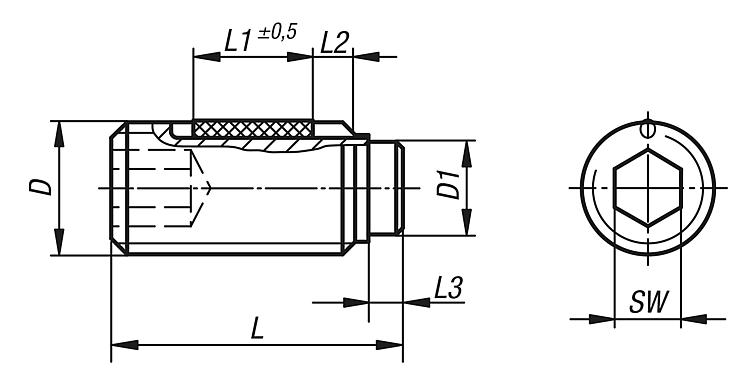

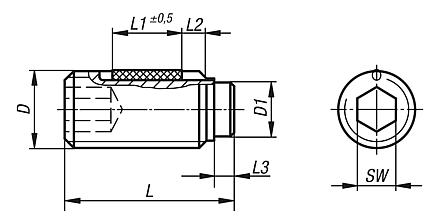

Gewindesicherung Nylon.Ausführung:Schraube brüniert.Hinweis:Druckschrauben eignen sich besonders zum schonenden Klemmen oder Andrücken von Gewindespindeln, Achsen, Wellen und oberflächenbehandelten Teilen.Zeichnungshinweis:L2 = ca. zwei Gewindegänge DownloadHier gibt es die Informationen gesammelt als PDF:
Suchen Sie CAD Daten? Diese finden Sie direkt in der Produkttabelle.
|
| Bestellnummer | Material
Komponente | D | D1 | L | L1 | L3 | SW | CAD | Zub. | Preis | Bestellen |
|---|
| B0167.204X65 | Messing | M4 | 2,5 | 6,5 | 2,5 | 1,2 | 2 |  | | 2,54 € | | | B0167.204X105 | Messing | M4 | 2,5 | 10,5 | 3,5 | 1,2 | 2 | | | 2,54 € | | | B0167.204X165 | Messing | M4 | 2,5 | 16,5 | 5 | 1,2 | 2 | | | 2,62 € | | | B0167.204X305 | Messing | M4 | 2,5 | 30,5 | 5 | 1,2 | 2 | | | 3,55 € | | | B0167.204X405 | Messing | M4 | 2,5 | 40,5 | 5 | 1,2 | 2 | | | 3,61 € | | | B0167.205X85 | Messing | M5 | 3 | 8,5 | 3,5 | 1,3 | 2,5 | | | 2,29 € | | | B0167.205X125 | Messing | M5 | 3 | 12,5 | 5 | 1,3 | 2,5 | | | 2,29 € | | | B0167.205X205 | Messing | M5 | 3 | 20,5 | 6 | 1,3 | 2,5 | | | 2,41 € | | | B0167.205X305 | Messing | M5 | 3 | 30,5 | 6 | 1,3 | 2,5 | | | 3,61 € | | | B0167.205X405 | Messing | M5 | 3 | 40,5 | 6 | 1,3 | 2,5 | | | 3,63 € | | | B0167.206X115 | Messing | M6 | 4 | 11,5 | 3,5 | 1,9 | 3 | | | 2,29 € | | | B0167.206X175 | Messing | M6 | 4 | 17,5 | 7 | 1,9 | 3 | | | 2,29 € | | | B0167.206X265 | Messing | M6 | 4 | 26,5 | 7 | 1,9 | 3 | | | 2,41 € | | | B0167.206X415 | Messing | M6 | 4 | 41,5 | 7 | 1,9 | 3 | | | 3,66 € | | | B0167.206X515 | Messing | M6 | 4 | 51,5 | 7 | 1,9 | 3 | | | 3,74 € | | | B0167.206X615 | Messing | M6 | 4 | 61,5 | 7 | 1,9 | 3 | | | 3,77 € | | | B0167.208X12 | Messing | M8 | 5,5 | 12 | 3,5 | 2,4 | 4 | | | 2,36 € | | | B0167.208X22 | Messing | M8 | 5,5 | 22 | 8 | 2,4 | 4 | | | 2,36 € | | | B0167.208X32 | Messing | M8 | 5,5 | 32 | 8 | 2,4 | 4 | | | 2,46 € | | | B0167.208X52 | Messing | M8 | 5,5 | 52 | 8 | 2,4 | 4 | | | 3,81 € | | | B0167.208X62 | Messing | M8 | 5,5 | 62 | 8 | 2,4 | 4 | | | 3,89 € | | | B0167.208X82 | Messing | M8 | 5,5 | 82 | 8 | 2,4 | 4 | | | 3,90 € | | | B0167.210X14 | Messing | M10 | 7 | 14 | 5 | 2,6 | 5 | | | 2,69 € | | | B0167.210X18 | Messing | M10 | 7 | 18 | 9 | 2,6 | 5 | | | 2,69 € | | | B0167.210X27 | Messing | M10 | 7 | 27 | 9 | 2,6 | 5 | | | 2,79 € | | | B0167.210X37 | Messing | M10 | 7 | 37 | 9 | 2,6 | 5 | | | 3,27 € | | | B0167.210X52 | Messing | M10 | 7 | 52 | 9 | 2,6 | 5 | | | 3,89 € | | | B0167.210X62 | Messing | M10 | 7 | 62 | 9 | 2,6 | 5 | | | 3,92 € | | | B0167.210X82 | Messing | M10 | 7 | 82 | 9 | 2,6 | 5 | | | 4,80 € | | | B0167.212X185 | Messing | M12 | 8,5 | 18,5 | 8 | 3,3 | 6 | | | 3,66 € | | | B0167.212X225 | Messing | M12 | 8,5 | 22,5 | 10 | 3,3 | 6 | | | 3,66 € | | | B0167.212X325 | Messing | M12 | 8,5 | 32,5 | 10 | 3,3 | 6 | | | 4,05 € | | | B0167.212X425 | Messing | M12 | 8,5 | 42,5 | 10 | 3,3 | 6 | | | 5,10 € | | | B0167.212X525 | Messing | M12 | 8,5 | 52,5 | 10 | 3,3 | 6 | | | 5,10 € | | | B0167.212X625 | Messing | M12 | 8,5 | 62,5 | 10 | 3,3 | 6 | | | 5,10 € | | | B0167.212X825 | Messing | M12 | 8,5 | 82,5 | 10 | 3,3 | 6 | | | 5,46 € | | | B0167.304X7 | POM | M4 | 2 | 7 | 2,5 | 1,7 | 2 | | | 2,30 € | | | B0167.304X9 | POM | M4 | 2 | 9 | 3,5 | 1,7 | 2 | | | 2,30 € | | | B0167.304X11 | POM | M4 | 2 | 11 | 3,5 | 1,7 | 2 | | | 2,30 € | | | B0167.304X13 | POM | M4 | 2 | 13 | 5 | 1,7 | 2 | | | 2,35 € | | | B0167.304X17 | POM | M4 | 2 | 17 | 5 | 1,7 | 2 | | | 2,35 € | | | B0167.304X31 | POM | M4 | 2 | 31 | 5 | 1,7 | 2 | | | 3,66 € | | | B0167.304X41 | POM | M4 | 2 | 41 | 5 | 1,7 | 2 | | | 3,68 € | | | B0167.305X9 | POM | M5 | 3 | 9 | 3,5 | 1,8 | 2,5 | | | 2,18 € | | | B0167.305X11 | POM | M5 | 3 | 11 | 3,5 | 1,8 | 2,5 | | | 2,18 € | | | B0167.305X13 | POM | M5 | 3 | 13 | 5 | 1,8 | 2,5 | | | 2,18 € | | | B0167.305X17 | POM | M5 | 3 | 17 | 6 | 1,8 | 2,5 | | | 2,18 € | | | B0167.305X21 | POM | M5 | 3 | 21 | 6 | 1,8 | 2,5 | | | 2,30 € | | | B0167.305X31 | POM | M5 | 3 | 31 | 6 | 1,8 | 2,5 | | | 3,81 € | | | B0167.305X41 | POM | M5 | 3 | 41 | 6 | 1,8 | 2,5 | | | 3,85 € | | | B0167.306X113 | POM | M6 | 3,5 | 11,3 | 3,5 | 1,7 | 3 | | | 2,18 € | | | B0167.306X133 | POM | M6 | 3,5 | 13,3 | 5 | 1,7 | 3 | | | 2,18 € | | | B0167.306X173 | POM | M6 | 3,5 | 17,3 | 7 | 1,7 | 3 | | | 2,30 € | | | B0167.306X213 | POM | M6 | 3,5 | 21,3 | 7 | 1,7 | 3 | | | 2,30 € | | | B0167.306X263 | POM | M6 | 3,5 | 26,3 | 7 | 1,7 | 3 | | | 2,47 € | | | B0167.306X413 | POM | M6 | 3,5 | 41,3 | 7 | 1,7 | 3 | | | 3,87 € | | | B0167.306X513 | POM | M6 | 3,5 | 51,3 | 7 | 1,7 | 3 | | | 3,91 € | | | B0167.306X613 | POM | M6 | 3,5 | 61,3 | 7 | 1,7 | 3 | | | 3,94 € | | | B0167.308X136 | POM | M8 | 5 | 13,6 | 5 | 2 | 4 | | | 2,47 € | | | B0167.308X176 | POM | M8 | 5 | 17,6 | 8 | 2 | 4 | | | 2,47 € | | | B0167.308X216 | POM | M8 | 5 | 21,6 | 8 | 2 | 4 | | | 2,53 € | | | B0167.308X266 | POM | M8 | 5 | 26,6 | 8 | 2 | 4 | | | 2,68 € | | | B0167.308X336 | POM | M8 | 5 | 33,6 | 8 | 2 | 4 | | | 3,04 € | | | B0167.308X516 | POM | M8 | 5 | 51,6 | 8 | 2 | 4 | | | 4,00 € | | | B0167.308X616 | POM | M8 | 5 | 61,6 | 8 | 2 | 4 | | | 4,06 € | | | B0167.308X816 | POM | M8 | 5 | 81,6 | 8 | 2 | 4 | | | 4,07 € | | | B0167.310X179 | POM | M10 | 6,5 | 17,9 | 9 | 2,5 | 5 | | | 3,17 € | | | B0167.310X219 | POM | M10 | 6,5 | 21,9 | 9 | 2,5 | 5 | | | 3,17 € | | | B0167.310X269 | POM | M10 | 6,5 | 26,9 | 9 | 2,5 | 5 | | | 3,31 € | | | B0167.310X339 | POM | M10 | 6,5 | 33,9 | 9 | 2,5 | 5 | | | 3,55 € | | | B0167.310X419 | POM | M10 | 6,5 | 41,9 | 9 | 2,5 | 5 | | | 4,06 € | | | B0167.310X519 | POM | M10 | 6,5 | 51,9 | 9 | 2,5 | 5 | | | 4,49 € | | | B0167.310X619 | POM | M10 | 6,5 | 61,9 | 9 | 2,5 | 5 | | | 4,51 € | | | B0167.310X819 | POM | M10 | 6,5 | 81,9 | 9 | 2,5 | 5 | | | 5,15 € | | | B0167.312X221 | POM | M12 | 8 | 22,1 | 10 | 2,9 | 6 | | | 4,30 € | | | B0167.312X271 | POM | M12 | 8 | 27,1 | 10 | 2,9 | 6 | | | 4,30 € | | | B0167.312X341 | POM | M12 | 8 | 34,1 | 10 | 2,9 | 6 | | | 4,30 € | | | B0167.312X421 | POM | M12 | 8 | 42,1 | 10 | 2,9 | 6 | | | 4,30 € | | | B0167.312X521 | POM | M12 | 8 | 52,1 | 10 | 2,9 | 6 | | | 4,97 € | | | B0167.312X621 | POM | M12 | 8 | 62,1 | 10 | 2,9 | 6 | | | 5,44 € | | | B0167.312X821 | POM | M12 | 8 | 82,1 | 10 | 2,9 | 6 | | | 5,72 € | |
